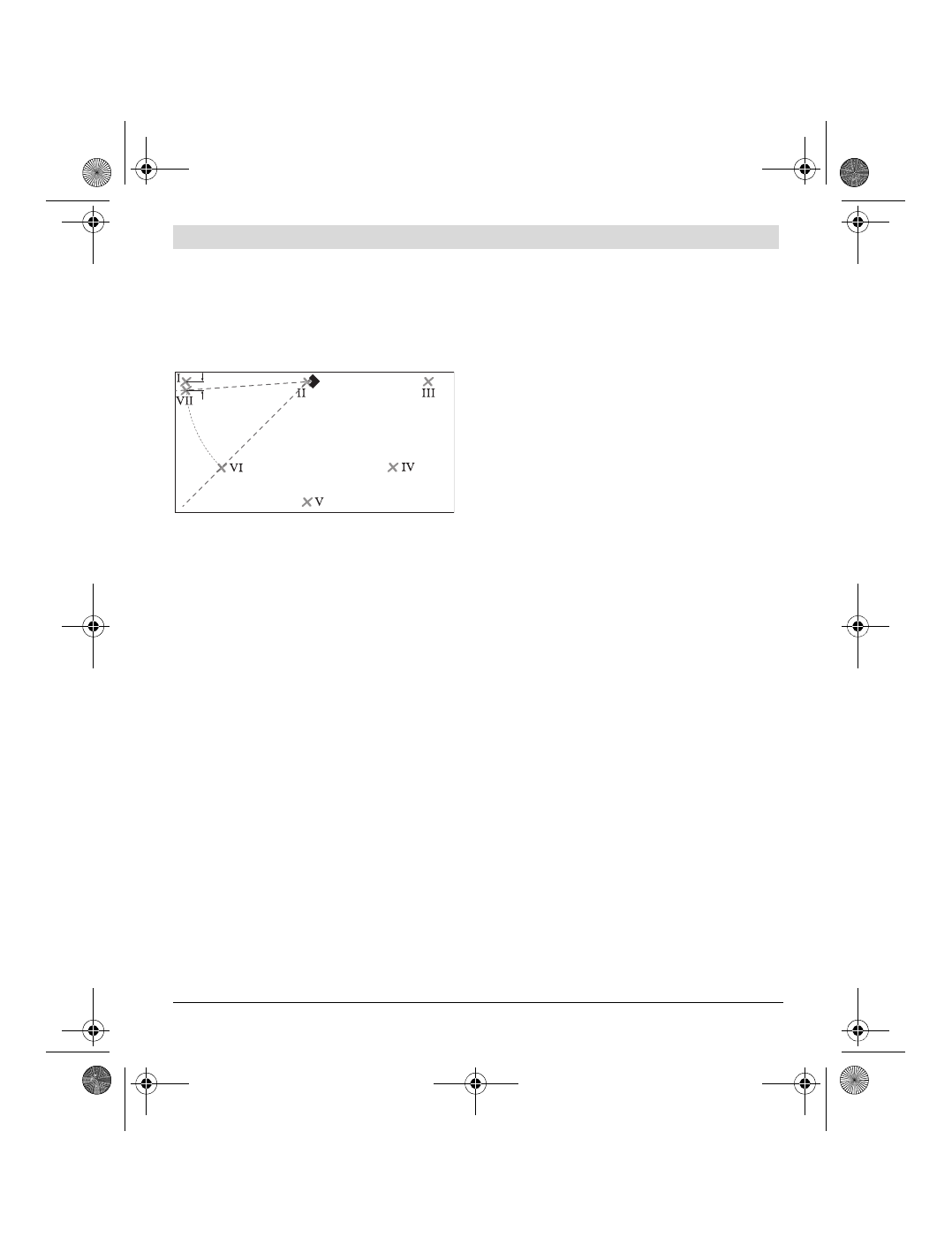

– Розверніть вимірювальний прилад на 45 ° таким

чином, щоб середина лазерної лінії 0 ° проходила
через точку

V

.

Точка перетину лазерних ліній, як і раніше, повинна
знаходитися в точці

II

.

Позначте лазерну лінію 45 ° на відстані 5 м
(точка

VI

).

– Розверніть вимірювальний прилад на 45 ° таким

чином, щоб середина лазерної лінії 0 ° проходила
через точку

VI

.

Точка перетину лазерних ліній, як і раніше, повинна
знаходитися в точці

II

.

– Позначте середину лазерної лінії 45 ° на відстані 5 м

як точку

VII

 якомога ближче до точки

I

.

– Розбіжність

d

 між точкою

VII

 і

I

  –  це фактичне

відхилення лазерної лінії 0 ° і лазерної лінії 45 °.

На ділянці 4 x 5 м = 20 м максимально допустима
розбіжність становить:  20 м x ± 0,4 мм/м* = ± 8 мм.
Розбіжність

d

 між точкою

I

 і

VII

 не повинна

перебільшувати макс. 8 мм.
* Значення ± 0,4 мм/м складається з кутової точності
± 0,2 мм/м плюс можлива похибка при розвертанні
0,2 мм/м.

Вказівки щодо роботи



Встановлюйте вимірювальний прилад завжди
рівно на землі або закріплюйте його рівно на
стіні.

При нерівній установці або нерівному

закріпленні кут менший за 45 °/90 °.



Для позначення завжди використовуйте сере-
дину лазерної лінії.

Ширина лазерної лінії

міняється в залежності від відстані.



Ніколи не використовуйте лазерні лінії, що їх
вимірювальний прилад випромінює на стіну,
для вирівнювання.

Вимірювальний прилад не

обладнаний функцією самонівелювання, і тому
лазерна лінія на стіні спотворена.



Реперна точка для вирівнювання плитки
знаходиться в точці перетину P лазерних ліній
безпосередньо перед вимірювальним
приладом. Для перенесення кута
вимірювальний прилад треба повертати в цій
точці перетину, див. мал. F.



Встановлюйте вимірювальний прилад лише на
чисту вирівнювальну плиту 10.

Вимірювальний

прилад не може стояти рівно, якщо поверхня
вирівнювльної плити нерівна або забруднена, в
результаті чого Ви отримаєте неправильні
результати вимірювання.

Роботи з вирівнювальною плитою (див. мал. D – E)

За допомогою вирівнювальної плити

10

 Ви можете

рівно встановлювати вимірювальний прилад також і
на нерівній або рихлій поверхні.

Вирівнювальна плита

10

 може використовуватися

також і в якості настінного кріплення для
вимірювального приладу. Надійно закріпіть
вирівнювальну плиту на стіні або на похилій поверхні,
щоб вона не совалася, напр., за допомогою гвинтів
(звичайних). Для рівного закріплення вирівнювальної
плити на поверхні користуйтеся ватерпасом.

Розташування вимірювального приладу на
вирівнювальній плиті:

 Приставте вимірювальний

прилад магнітами

4

 з нижнього боку до

вирівнювальної плити

10

. Сітка ліній з верхнього боку

вирівнювальної плити допоможе точно розташувати
вимірювальний прилад. Для переносу кутів 90 ° і 45 °
приставте вирівнювальну плиту до базової кромки або
до виступу стіни і встановіть вимірювальний прилад
зверху таким чином, як це показано з верхнього боку
вирівнювальної плити.

Роботи з візирним щитом/вимірювальним
шаблоном для стель (див. мал. A)

Візирний щит

9

 та вимірювальний шаблон для стель

14

покращують видимість лазерного променя за
несприятливих умов і на великій відстані.

Половина візирного щита

9

, що віддзеркалює,

покращує видимість лазерної лінії, через прозору

d
