 Slovensko |

189

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

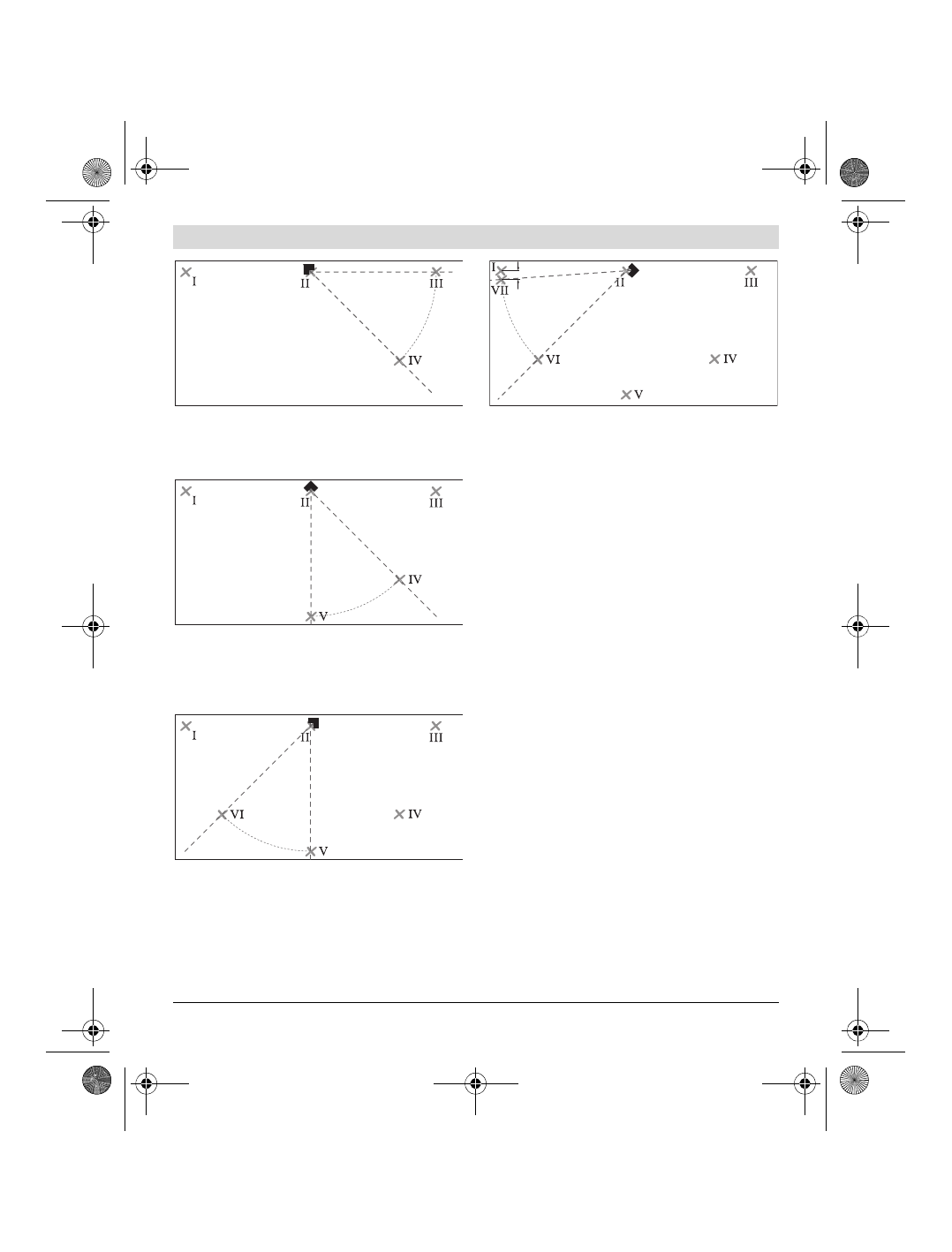

– Postavite merilno orodje (brez zasuka) na razdalji 5 m

tako, da križišče laserskih linij sreča že označeno
točko

II

 in laserska linija 0 ° poteka skozi točko

III

.

Označite lasersko linijo 45 ° na razdalji 5 m (točka

IV

).

– Zasukajte merilno orodje za 45 ° tako, da sredina laser-

ske linije 0 ° poteka skozi točko

IV

.

Križišče laserskih linij mora še naprej ležati na točki

II

.

Označite lasersko linijo 45 ° na razdalji 5 m kot
točko

V

.

– Zasukajte merilno orodje za 45 ° tako, da sredina laser-

ske linije 0 ° poteka skozi točko

V

.

Križišče laserskih linij mora še naprej ležati na točki

II

.

Označite lasersko linijo 45 ° na razdalji 5 m kot
točko

VI

.

– Zasukajte merilno orodje za 45 ° tako, da sredina laser-

ske linije 0 ° poteka skozi točko

VI

.

Križišče laserskih linij mora še naprej ležati na točki

II

.

– Označite sredino laserske linije 45 ° na razdalji 5 m s

točko

VII

 karseda blizu točki

I

.

– Razlika

d

 med obema točkama

VII

 in

I

 je dejanski

odklon laserske linije 0 ° in laserske linije 45 °.

Na merilni razdalji 4 x 5 m = 20 m znaša maks. dovoljen
odklon: 20 m x ± 0,4 mm/m* = ± 8 mm.
Razlika

d

 med točkama

I

 in

VII

 sme posledično znašati

maks. 8 mm.
* Vrednost ± 0,4 mm/m izhaja iz kotne natančnosti
± 0,2 mm/m plus možna negotovost pri zasuku
0,2 mm/m.

Navodila za delo



Postavite merilno orodje ravno na tla, oz. pritrdite
ga ravno na steno.

Kot je pri neravni postavitvi oz.

pritrditvi manjši od 45 ° oz. 90 °.



Za označevanje uporabljajte vedno samo sredino
laserske črte.

Širina laserske črte se z oddaljenostjo

spreminja.



Nikoli ne izravnavajte s pomočjo laserskih linij, ki
jih na tleh stoječe merilno orodje projecira na ste-
no.

Merilno orodje ni samonivelirajoče, zato so linije na

steni popačene.



Referenčna točka za naravnavanje ploščic je seči-
šče P laserskih linij dirketno pred merilnim orod-
jem. Za prenos kota morate merilno orodje zasukati
na tej točki sečišča, glejte sliko F.



Postavite merilno orodje le na čisto naravnalno plo-
ščo 10.

Neravna, umazana površina naravnalne plošče

povzroči, da merilno orodje ne stoji ravno, to pa lahko
popači merilne rezultate.

d
