– Drej måleværktøjet således omkring 90 °, at midten af

0 °-laserlinjen forløber gennem punktet

IV

.

Laserlinjernes krydsningspunkt skal blive ved med at
ligge på punkt

II

.

– Markér midten af 90 °-laserlinjen i 5 m afstand som

punkt

V

 helst i nærheden af punktet

I

.

– Afstanden

d

 mellem de to punkter

V

 og

I

 er den fakti-

ske afvigelse mellem 0 °-laserlinjen og 90 °-laserlinjen
fra den højre vinkel.

På  målestrækningen  2 x 5 m = 10 m  er  den  max.  tilladte
afvigelse: 10 m x ± 0,2 mm/m = ± 2 mm.
Differencen

d

 mellem punkterne

I

 og

V

 må som følge

heraf max. være 2 mm.

Vinkelnøjagtighed mellem 0°- og 45°-laserlinje
kontrolleres

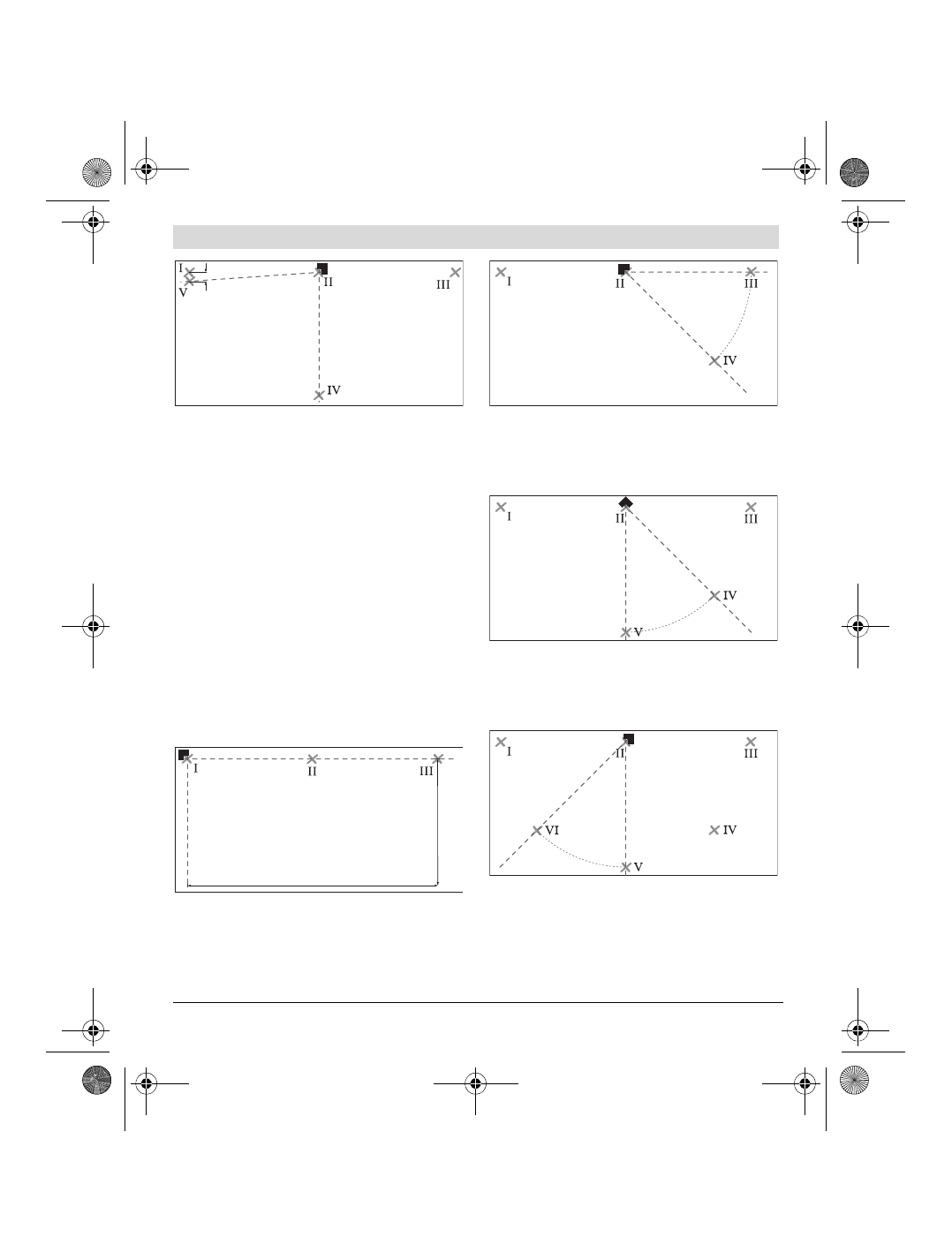

– Stil måleværktøjet i en af hjørnerne på målefladen.

Tænd for måleværktøjet og indstil det, så 0 °-laserlinjen
forløber langs med den lange side på målefladen og
90 °-laserlinjen langs med den korte side på målefla-
den.

– Markér laserlinjernes krydsningspunkt på gulvet

(punkt

I

). Markér desuden midten på 0 °-laserlinjen i

5 m  afstand  (punkt

II

) og i 10 m afstand (punkt

III

).

– Opstil måleværktøjet (uden at dreje det) i 5 m afstand,

så laserlinjernes krydsningspunkt rammer det allerede
markerede punkt

II

 og 0 °-laserlinjen forløber gennem

punktet

III

.

Markér 45 °-laserlinjen i 5 m afstand (punkt

IV

).

– Drej måleværktøjet således omkring 45 °, at midten

af 0 °-laserlinjen forløber gennem punktet

IV

.

Laserlinjernes krydsningspunkt skal blive ved med at
ligge på punkt

II

.

Markér 45 °-laserlinjen i 5 m afstand som punkt

V

.

– Drej måleværktøjet således omkring 45 °, at midten

af 0 °-laserlinjen forløber gennem punktet

V

.

Laserlinjernes krydsningspunkt skal blive ved med at
ligge på punkt

II

.

Markér 45 °-laserlinjen i 5 m afstand som punkt

VI

.

d

10 m

5 m
