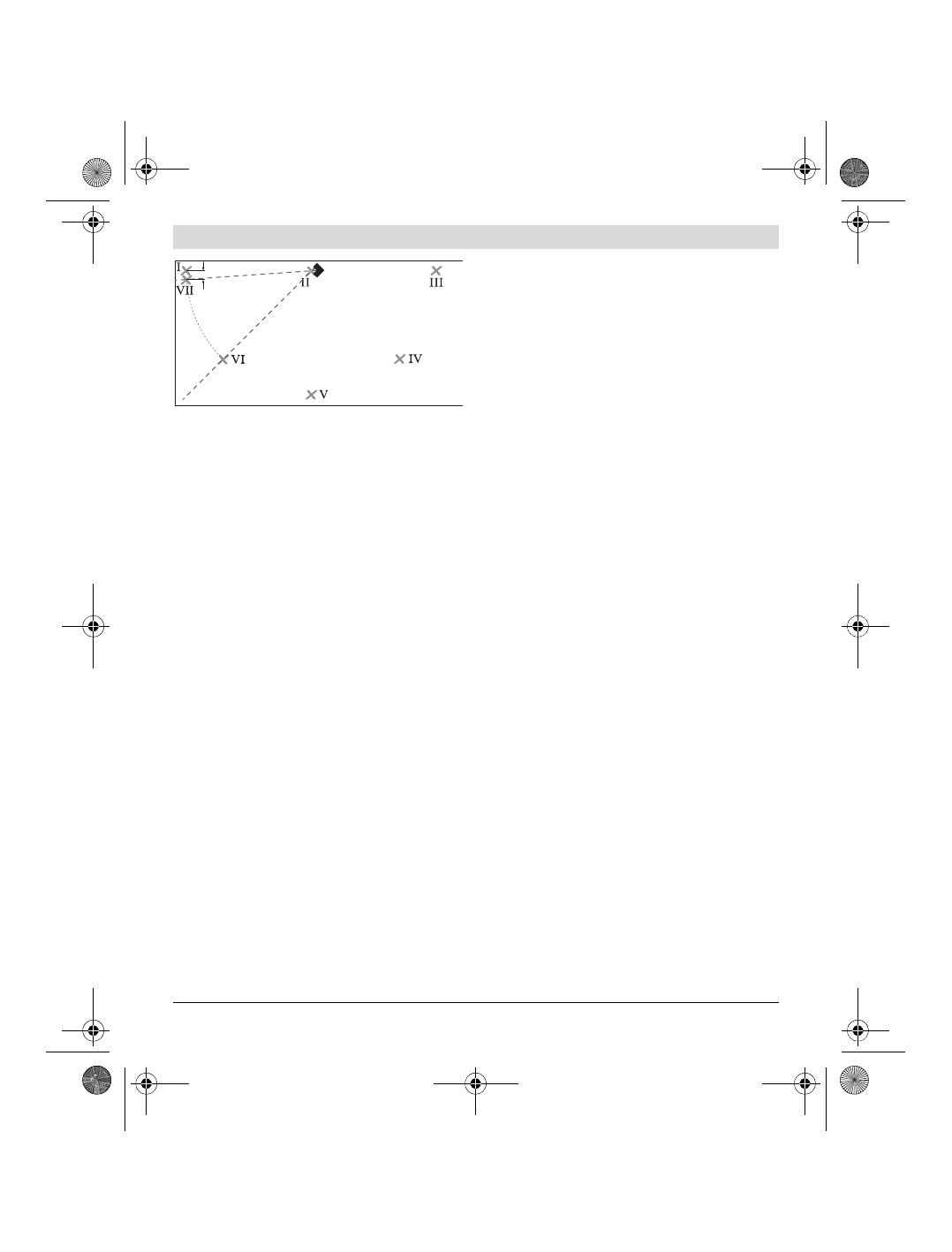

– Drej måleværktøjet således omkring 45 °, at midten af

0 °-laserlinjen forløber gennem punktet

VI

.

Laserlinjernes krydsningspunkt skal blive ved med at
ligge på punkt

II

.

– Markér midten af 45 °-laserlinjen i 5 m afstand som

punkt

VII

 helst i nærheden af punktet

I

.

– Afstanden

d

 mellem de to punkter

VII

 og

I

 er den fakti-

ske afvigelse mellem 0 °-laserlinjen og 45 °-laserlinjen.

På  målestrækningen  4 x 5 m = 20 m  er  den  max.  tilladte
afvigelse:  20 m x ± 0,4 mm/m* = ± 8 mm.
Differencen

d

 mellem punkterne

I

 og

VII

 må som følge

heraf max. være 8 mm.
* Værdien ± 0,4 mm/m beregnes på basis af vinkelnøjag-
tigheden ± 0,2 mm/m plus en mulig usikkerhed ved at
dreje 0,2 mm/m.

Arbejdsvejledning



Stil altid måleværktøjet lige på gulvet hhv. fastgør
det lige på væggen.

Vinklen er ved ulige opstilling hhv.

fastgørelse mindre end 45 ° hhv. 90 °.



Anvend altid kun midten af laserlinjen til at marke-
re.

Laserlinjens bredde ændrer sig med afstanden.



Brug aldrig laserlinjerne, der kaster det på gulvet
stående måleværktøj mod væggen, til at indstille
med.

Måleværktøjet er ikke selvnivellerende, linjen på

væggen er derfor forvrænget.



Referencepunktet til indstilling af fliser er laserlin-
jernes snitpunkt P direkte foran måleværktøjet. En
vinkel overføres ved at dreje måleværktøjet i dette
snitpunkt, se Fig. F.



Anbring kun måleværktøjet på en ren indstillings-
plade 10.

Har indstillingspladen en ujævn, snavset

overflade, kan måleværktøjet ikke stå lige, desuden
forfalskes måleresultatet.

Arbejde med indstillingspladen (se Fig. D – E)

Vha. indstillingspladen

10

 kan måleværktøjet også opstil-

les lige på et ujævnt eller løst gulv.

Indstillingspladen

10

 kan også anvendes som vægholder

for måleværktøjet. Fastgør indstillingspladen sikkert, så
den ikke kan glide på en væg eller en skrå flade (f. eks.
med skruer) (almindelige). Brug et vaterpas til at anbringe
indstillingspladen lige på fladen.

Positionér måleværktøjet på indstillingspladen:

 An-

bring måleværktøjet vha. magneterne

4

 på undersiden af

indstillingspladen

10

. Linjenettet på oversiden af indstil-

lingspladen hjælper ved at positionere måleværktøjet nøj-
agtigt. Til overførsel af 90 °- hhv. 45 °-vinkler anbringes
indstillingspladen op ad en referencekant eller et murfor-
spring og opstil måleværktøjet som vist på oversiden af
indstillingspladen.

Arbejde med laser-måltavle/loftmåleplade (se Fig. A)

Laser-måltavlen

9

 eller loftmålepladen

14

 gør det nem-

mere at se laserstrålen under ugunstige betingelser og
ved store afstande.

Den reflekterende halvdel af laser-måltavlen

9

 gør det

nemmere at se laserlinjen, gennem den gennemsigtige
halvdel kan laserlinjen også ses fra bagsiden af laser-mål-
tavlen.

Loftmålepladen

14

 (tilbehør) kan også anvendes til at vise

laserlinjerne. Lige som laser-måltavlen råder den over en
reflekterende og en gennemsigtig halvdel.

Specielle laserbriller (tilbehør)

De specielle laserbriller bortfiltrerer omgivelseslyset.
Derved fremkommer laserens røde lys noget lysere for
øjet.



Anvend ikke de specielle laserbriller som beskyt-
telsesbriller.

Laserbrillerne anvendes til bedre at kun-

ne se laserstrålen, de beskytter dog ikke mod laser-
stråler.



Anvend ikke de specielle laserbriller som solbriller
eller i trafikken.

Laserbrillerne beskytter ikke 100 %

mod ultraviolette (UV) stråler og reducerer ens evne til
at registrere og iagttage farver.
