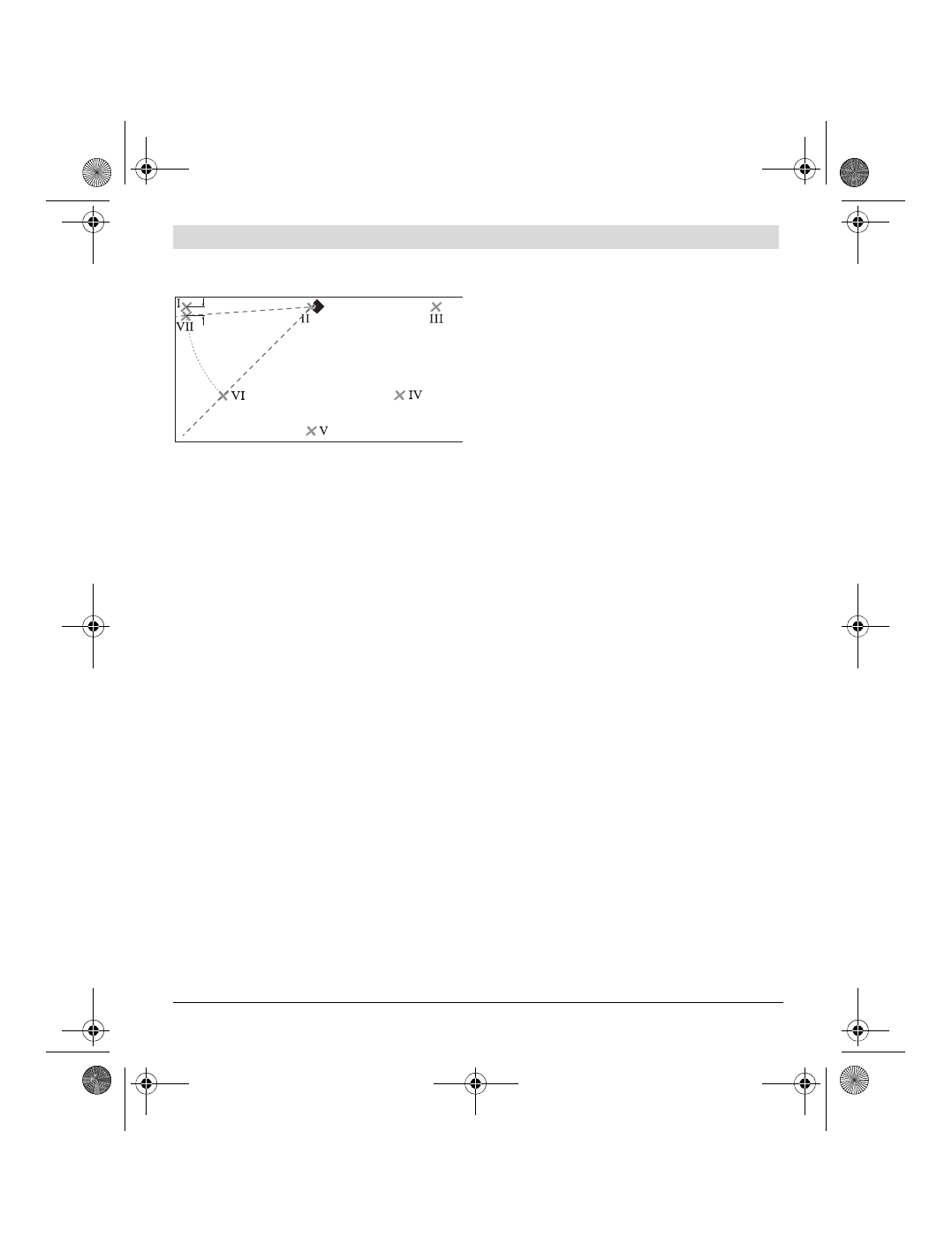

Markieren Sie die 45 °-Laserlinie in 5 m Entfernung als
Punkt

VI

.

– Drehen Sie das Messwerkzeug so um 45 °, dass die

Mitte der 0 °-Laserlinie durch Punkt

VI

 verläuft.

Der Kreuzungspunkt der Laserlinien muss weiterhin
auf Punkt

II

 liegen.

– Markieren Sie die Mitte der 45 °-Laserlinie in 5 m Ent-

fernung als Punkt

VII

 möglichst nahe neben Punkt

I

.

– Die Differenz

d

 der beiden Punkte

VII

 und

I

 ergibt die

tatsächliche Abweichung der 0 °-Laserlinie und der
45 °-Laserlinie.

Auf  der  Messstrecke  von  4 x 5 m = 20 m  beträgt  die  maxi-
mal zulässige Abweichung:  20 m x ± 0,4 mm/m* = ± 8 mm.
Die Differenz

d

 zwischen den Punkten

I

 und

VII

 darf folg-

lich höchstens 8 mm betragen.
* Der Wert ± 0,4 mm/m ergibt sich aus der Winkelgenauig-
keit ± 0,2 mm/m zuzüglich einer möglichen Unsicherheit
beim Drehen von 0,2 mm/m.

Arbeitshinweise



Stellen Sie das Messwerkzeug immer plan auf den
Boden bzw. befestigen Sie es plan an der Wand.

Der

Winkel ist bei unebener Aufstellung bzw. Befestigung
kleiner als 45 ° bzw. 90 °.



Verwenden Sie immer nur die Mitte der Laserlinie
zum Markieren.

Die Breite der Laserlinie ändert sich

mit der Entfernung.



Verwenden Sie niemals die Laserlinien, die das am
Boden stehende Messwerkzeug an die Wand wirft,
zum Ausrichten.

Das Messwerkzeug ist nicht selbstni-

vellierend, die Linie an der Wand ist daher verzerrt.



Der Referenzpunkt für das Ausrichten von Fliesen ist
der Schnittpunkt P der Laserlinien direkt vor dem
Messwerkzeug. Um einen Winkel zu übertragen,
muss das Messwerkzeug an diesem Schnittpunkt ge-
dreht werden, siehe Bild F.



Setzen Sie das Messwerkzeug nur auf eine saubere
Ausrichtplatte 10.

Eine unebene, verschmutzte

Oberfläche der Ausrichtplatte lässt das Messwerkzeug
nicht plan stehen und kann die Messergebnisse verfäl-
schen.

Arbeiten mit der Ausrichtplatte (siehe Bilder D – E)

Mit Hilfe der Ausrichtplatte

10

 können Sie das Messwerk-

zeug auch auf unebenem oder lockerem Boden plan auf-
stellen.

Die Ausrichtplatte

10

 ist ebenso als Wandhalterung für

das Messwerkzeug geeignet. Befestigen Sie die Ausricht-
platte sicher gegen Verrutschen an einer Wand oder einer
schrägen Fläche, z. B. mit Schrauben (handelsüblich).
Verwenden Sie eine Wasserwaage, um die Ausrichtplatte
plan auf der Fläche anzubringen.

Positionieren des Messwerkzeugs auf der Ausricht-
platte:

 Setzen Sie das Messwerkzeug mit den Magneten

4

an der Unterseite auf die Ausrichtplatte

10

. Das Linien-

netz auf der Oberseite der Ausrichtplatte hilft bei der
genauen Positionierung des Messwerkzeugs. Für die
Übertragung von 90 °- bzw. 45 °-Winkeln legen Sie die
Ausrichtplatte an eine Bezugskante oder an einen Mauer-
vorsprung an und setzen das Messwerkzeug so auf, wie
auf der Oberseite der Ausrichtplatte dargestellt.

Arbeiten mit der Laser-Zieltafel/Deckenmessplatte
(siehe Bild A)

Die Laser-Zieltafel

9

 oder Deckenmessplatte

14

verbes-

sert die Sichtbarkeit des Laserstrahls bei ungünstigen
Bedingungen und größeren Entfernungen.

Die reflektierende Hälfte der Laser-Zieltafel

9

 verbessert

die Sichtbarkeit der Laserlinie, durch die transparente
Hälfte ist die Laserlinie auch von der Rückseite der Laser-
Zieltafel erkennbar.
Die Deckenmessplatte

14

 (Zubehör) kann ebenfalls zum

Anzeigen der Laserlinien eingesetzt werden. Wie die Laser-
Zieltafel verfügt sie über eine reflektierende und eine trans-
parente Hälfte.
