 Eesti |

203

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

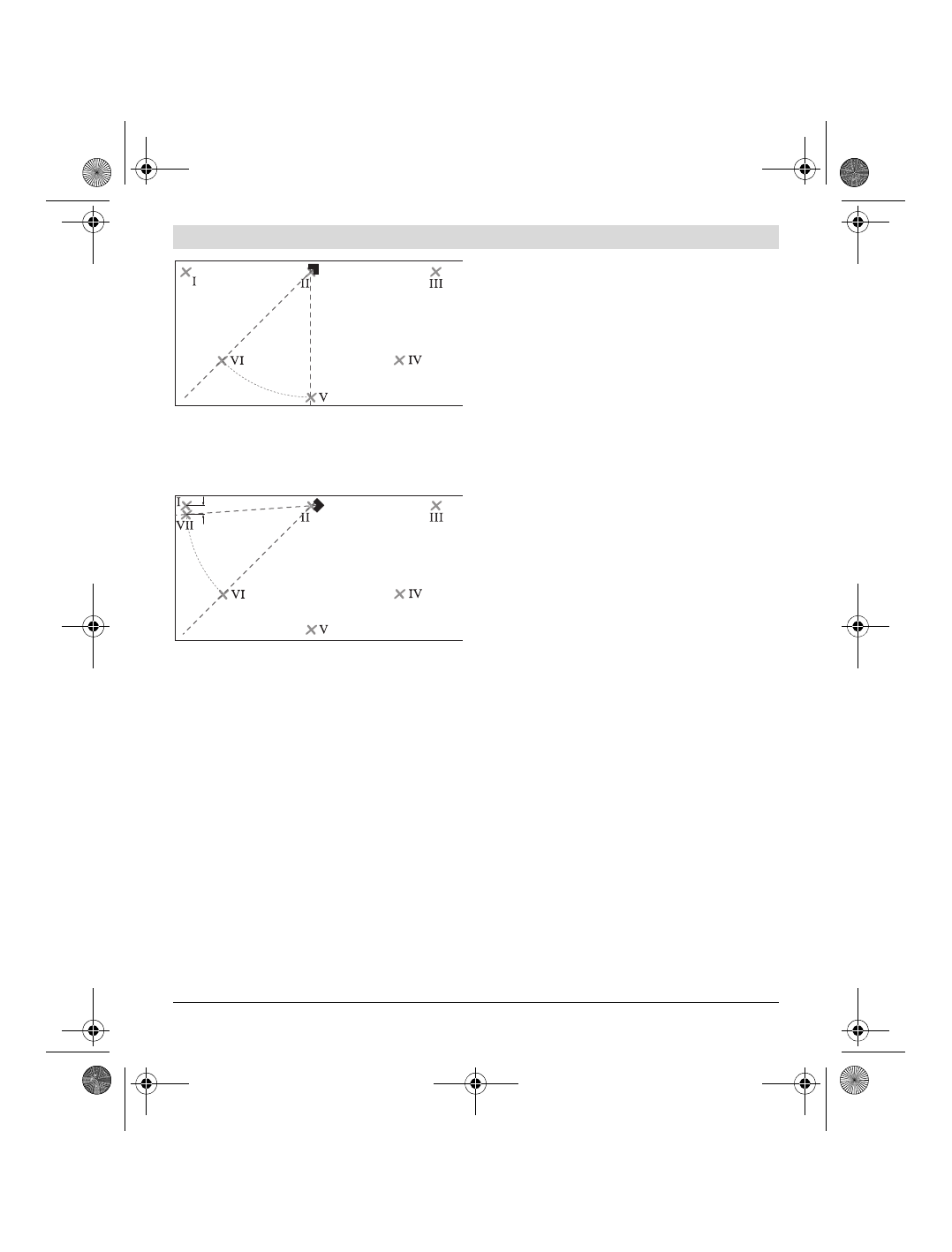

– Keerake mõõteseadet 45 ° nii, et 0 °-laserkiire kesk-

punkt läbib punkti

V

.

Laserkiirte ristumispunkt peab endistviisi ühtima
punktiga

II

.

Märkige 45 °-laserkiir 5 m kaugusele (punkt

VI

).

– Keerake mõõteseadet 45 ° nii, et 0 °-laserkiire kesk-

punkt läbib punkti

VI

.

Laserkiirte ristumispunkt peab endistviisi ühtima
punktiga

II

.

– Märkige 45 °-laserkiire keskpunkt 5 m kaugusele

punktina

VII

 võimalikult lähedale punktile

I

.

– Vahe

d

 kahe punkti

VII

 ja

I

 vahel näitab 0 °-laserkiire ja

45 °-laserkiire tegelikku kõrvalekallet.

Mõõtealal  4 x 5 m = 20 m  on  maksimaalne  lubatud
kõrvalekalle:  20 m x ± 0,4 mm/m* = ± 8 mm.
Vahe

d

 punktide

I

 ja

VII

 vahel tohib järelikult olla mak

simaalselt 8 mm.
* Väärtus ± 0,4 mm/m tuleneb nurgatäpsusest
± 0,2 mm/m, millele lisandub võimalik 0,2 mm/m määra-
matus keeramisel.

Tööjuhised



Asetage mõõteseade nii, et see on loodis, põranda-
le või kinnitage seinale.

Kui seade asub pinnal kaldu,

on nurk väiksem kui 45 ° või 90 °.



Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti.

Laserjoone laius muutub kauguse muutudes.



Ärge kunagi kasutage väljarihtimiseks laserkiiri,
mida põrandal seisev mõõteseade seinale projit-
seerib.

Mõõteseade ei ole isenivelleeruv, seinale pro-

jitseeritud kiir ei ole seetõttu täpne.



Keraamiliste plaatide väljarihtimise lähtepunkt on
laserkiirte lõikepunkt P otse mõõteseadme ees.
Nurga ülekandmiseks tuleb mõõteseadet selles
lõikepunktis keerata, vt joonist F.



Asetage mõõteseade puhtale rihtimisplaadile 10.

Kui rihtimisplaat on ebatasane ja määrdunud, ei ole
mõõteseade õiges asendis ja mõõtetulemused võivad
osutuda valeks.

Töö rihtimisplaadiga (vt jooniseid D – E)

Rihtimisplaadi

10

 abil saate asetada mõõteseadet kor-

rektselt ka ebatasasele või pehmele pinnale.

Rihtimisplaat

10

 sobib ka mõõteseadme seinakinnitusra-

kiseks. Kinnitage rihtimisplaat tugevasti seinale või diago-
naalpinnale näiteks (standardsete) kruvidega. Rihtimis-
plaadi korrektseks paigaldamiseks kasutage vesiloodi.

Mõõteseadme positsioneerimine rihtimisplaadil:

 Ase-

tage mõõteseade magnetitega

4

 rihtimisplaadi

10

 alumi-

se külje külge. Rihtimisplaadi peal olev joonte võrgustik ai-
tab seada mõõteseadet õigesse asendisse. 90 °- või 45 °-
nurga ülekandmiseks asetage rihtimisplaat vastu võrdlu-
seks kasutatavat serva või eendit ning asetage mõõtesea-
de kohale nii, nagu näidatud rihtimisplaadi ülemisel küljel.

Töö laserkiire sihttahvli/laemõõteplaadiga
(vt joonist A)

Laserkiire sihttahvel

9

 või laemõõteplaat

14

 parandab

laserkiire nähtavust ebasoodsates oludes ja suurte vahe-
kauguste korral.

Laserkiire sihttahvli

9

 peegeldav pool parandab laserkiire

nähtavust, läbi läbipaistva poole on laserkiir nähtav ka
laserkiire sihttahvli tagant.

Laemõõteplaati 14 (lisatarvik) saab samuti kasutada
laserkiirte kuvamiseks. Nagu laserkiire sihttahvlil nii on ka
laemõõteplaadil üks peegeldav ja üks läbipaistev pool.

d
