 Norsk |

79

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

– Drei måleverktøyet slik 90 °, at midten på 0 °-laserlinjen

går gjennom punkt

IV

.

Krysningspunktet til laserlinjene må fortsatt være på
punkt

II

.

– Avmerk midten på 90 °-laserlinjen i 5 m avstand som

punkt

V

 så nærme punkt

I

 som mulig.

– Differansen

d

 mellom de to punktene

V

 og

I

 tilsvarer

det virkelige avviket til 0 °-laserlinjen og 90 °-laserlinjen
fra rett vinkel.

På målestrekningen 2 x 5 m = 10 m er det maksimale til-
latte avviket:  10 m x ± 0,2 mm/m = ± 2 mm.
Differansen

d

 mellom punktene

I

 og

V

 kan være maksi-

malt 2 mm.

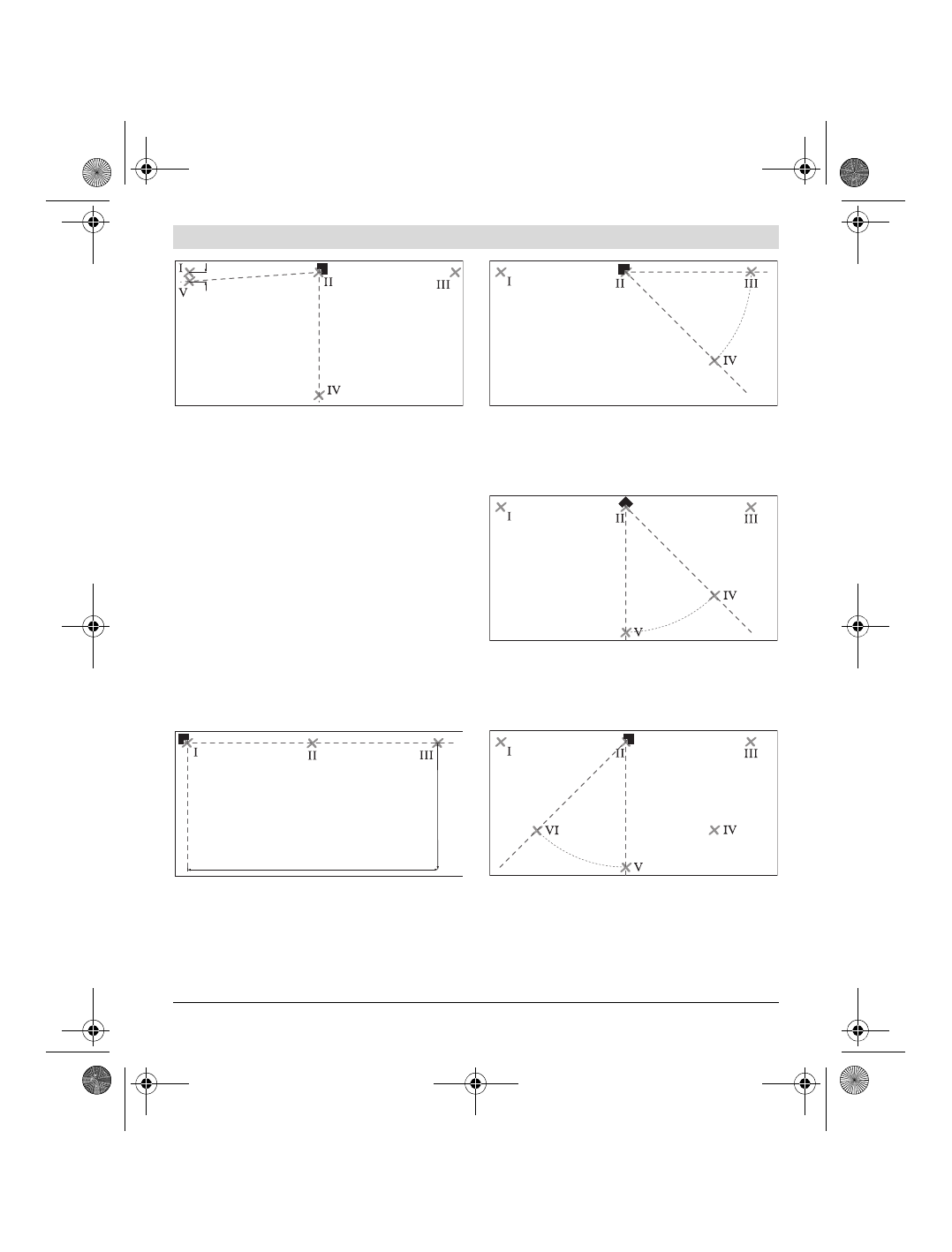

Kontroll av vinkelnøyaktighet mellom 0°- og 45°-
laserlinje

– Sett måleverktøyet i et av hjørnene på måleflaten. Slå

på måleverktøyet og rett det slik opp at 0 °-laserlinjen
går langs den lange siden på måleflaten og 90 °-laser-
linjen går langs den korte siden på måleflaten.

– Avmerk krysspunktene til laserlinjene på bakken

(punkt

I

). Avmerk dessuten midten på 0 °-laserlinjen i

5 m  avstand  (punkt

II

) og i 10 m avstand (punkt

III

).

– Sett måleverktøyet (uten å snu det) slik på i 5 m av-

stand at krysningspunktet til laserlinjene treffer på det
allerede avmerkede punktet

II

 og 0 °-laserlinjen går

gjennom punkt

III

.

Avmerk 45 °-laserlinjen i 5 m avstand (punkt

IV

).

– Drei måleverktøyet slik 45 °, at midten på 0 °-laserlinjen

går gjennom punkt

IV

.

Krysningspunktet til laserlinjene må fortsatt være på
punkt

II

.

Avmerk 45 °-laserlinjen i 5 m avstand som punkt

V

.

– Drei måleverktøyet slik 45 °, at midten på 0 °-laserlinjen

går gjennom punkt

V

.

Krysningspunktet til laserlinjene må fortsatt være på
punkt

II

.

Avmerk 45 °-laserlinjen i 5 m avstand som punkt

VI

.

d

10 m

5 m
