 Português |

43

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

Portanto o instrumento de medição deve ser colocado o
mais próximo possível da superfície de trabalho e fixá-lo
com o lado de baixo o mais paralelo possível à superfície
de trabalho.

Além de influências externas, as influências específicas
do aparelho (como p. ex. quedas ou golpes fortes) tam-
bém podem levar a divergências. Portanto deverá contro-
lar a precisão do instrumento de medição antes de iniciar
cada trabalho.

Controlar a exactidão de ângulo

Para o controlo é necessária uma superfície livre de
obstáculos de aprox. 10 x 5 m em solo firme e plano.

Se o instrumento de medição ultrapassar a divergência
máxima num dos controlos, deverá ser reparado por um
serviço pós-venda Bosch.

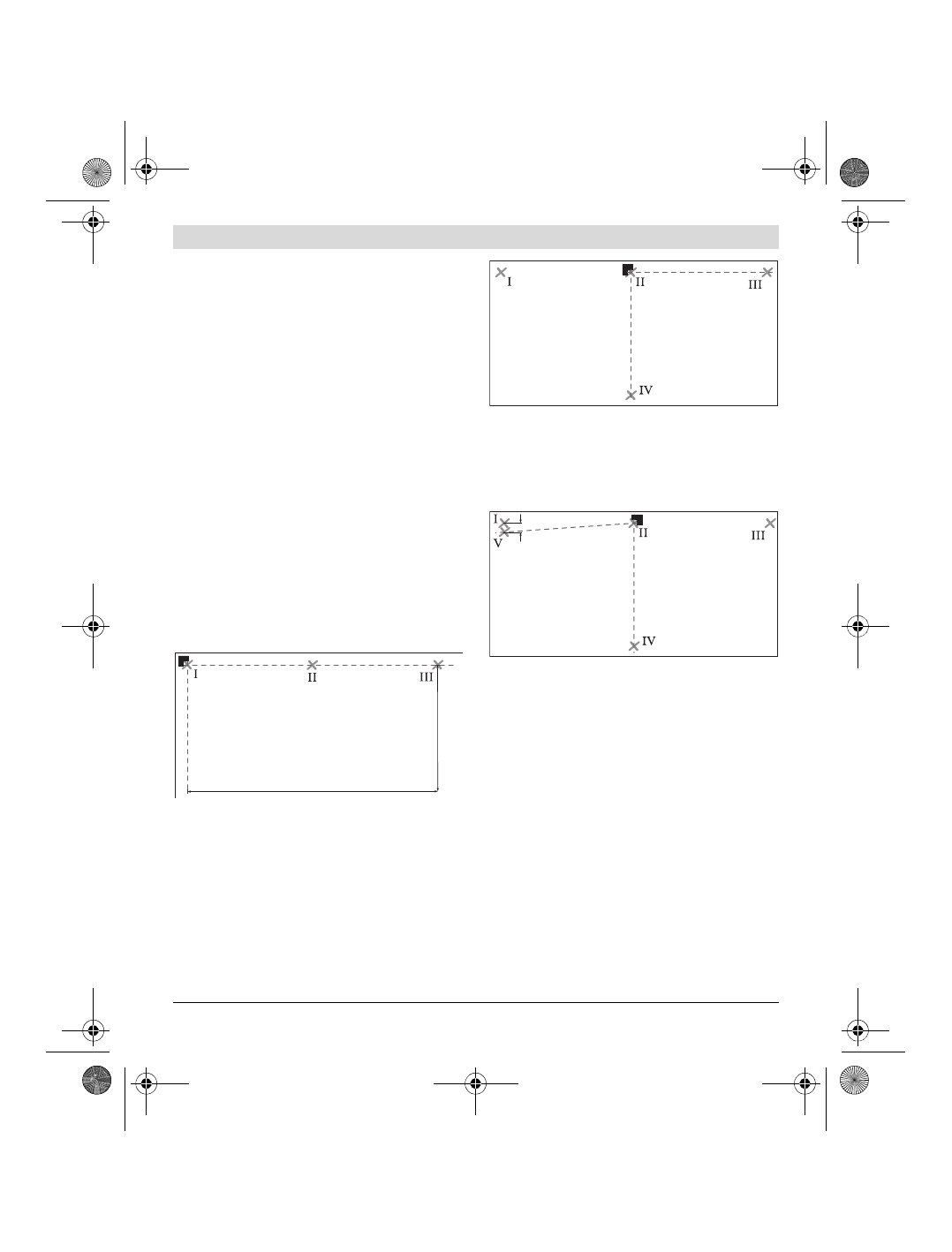

Exactidão de ângulo entre a linha de laser de 0° e
de 90°

– Colocar o instrumento de medição num canto da su-

perfície de medição. Ligar o instrumento de medição e
alinhá-lo de modo que a linha de laser de 0 ° percorra
ao longo do lado longo da superfície de medição e que
a linha de laser de 90 ° percorra ao longo do lado curto
da superfície de medição.

– Marcar no chão o ponto de cruzamento das linhas de

laser (ponto

I

). Além disso deve ser marcado o centro

da linha de laser de 0 ° numa distância de 5 m
(ponto

II

) e numa distância de 10 m (ponto

III

).

– Colocar o instrumento de medição (sem girá-lo) numa

distância de 5 m, de modo que o ponto de cruzamento
das linhas de laser atinja o ponto

II

 marcado e a linha

de laser de 0 ° percorra pelo ponto

III

.

Marcar o centro da linha de laser de 90 ° numa distân-
cia de 5 m (ponto

IV

).

– Girar o instrumento de medição aprox. 90 °, de modo

que o centro da linha de laser de 0 ° percorra pelo
ponto

IV

.

O ponto de cruzamento das linhas de laser deve conti-
nuar a estar sobre o ponto

II

.

– Marcar o centro da linha de laser de 90 ° numa distân-

cia de 5 m do ponto

V

, o mais perto possível ao lado do

ponto

I

.

– A  diferença

d

 dos dois pontos

V

 e

I

 resulta a divergên-

cia real da linha de laser de 0 ° e da linha de laser de 90 °
do ângulo recto.

Numa distância de 2 x 5 = 10 m a máxima divergência
admissível deverá ser de:
10 m x ± 0,2 mm/m = ± 2 mm.
A diferença

d

 entre os pontos

I

 e

V

 só deve ser de no

máximo 2 mm.

10 m

5 m

d
