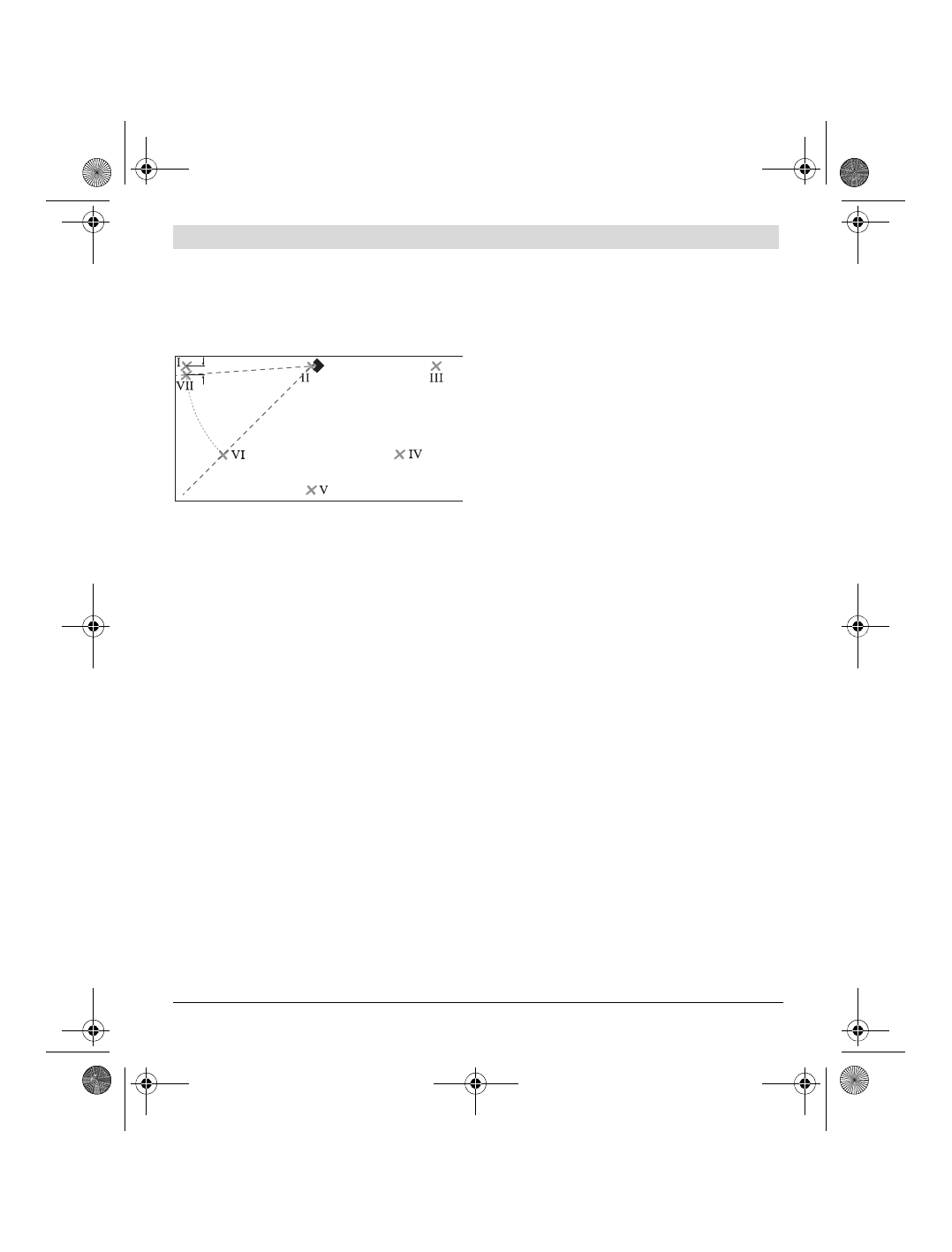

– Pagrieziet  mērinstrumentu par 45 ° tā, lai 0 ° lāzera

stara viduslīnija ietu caur punktu

V

.

Lāzera staru līniju krustpunktam joprojām jāatrodas
punktā

II

.

Atzīmējiet 45 ° lāzera stara līnijas atrašanās vietu 5 m
attālumā kā punktu

VI

.

– Pagrieziet  mērinstrumentu par 45 ° tā, lai 0 ° lāzera

stara viduslīnija ietu caur punktu

VI

.

Lāzera staru līniju krustpunktam joprojām jāatrodas
punktā

II

.

– Atzīmējiet 45 ° lāzera stara viduslīnijas punktu 5 m

attālumā kā punktu

VII

 tā, lai tas atrastos iespējami tu-

vāk punktam

I

.

– Attālums

d

 starp abiem punktiem

VII

 un

I

 ir vienāds ar

0 ° lāzera stara līnijas un 45 ° lāzera stara līnijas faktisko
nolieci.

Ja mērīšanas attālums ir 4 x 5 m = 20 m, maksimālā
pieļaujamā noliece ir: 20 m x ± 0,4 mm/m* = ± 8 mm.
Tas nozīmē, ka attālums

d

 starp punktiem

I

 un

VII

 ne-

drīkst pārsniegt 8 mm.
* Vērtību ± 0,4 mm/m veido leņķa precizitāte ± 0,2 mm/m
kopā ar iespējamo pagriešanas kļūdu, pieņemot, ka tā ir
0,2 mm/m.

Norādījumi darbam



Vienmēr novietojiet mērinstrumentu līmeniski uz
grīdas vai piestipriniet to plakaniski pie sienas.

Ja

mērinstruments nav novietots vai piestiprināts līdzeni,
tā veidoto staru leņķis var būt mazāks par 45  ° vai 90 °.



Vienmēr veidojiet atzīmes uz lāzera stara vidus-
līnijas.

Lāzera staru veidoto līniju platums mainās atka-

rībā no attāluma.



Nekad nelietojiet izlīdzināšanai lāzera stara līnijas,
ko uz sienas projicē mērinstruments, kas atrodas
uz grīdas.

Mērinstruments nav apgādāts ar pašizlī-

dzināšanās funkciju, tāpēc uz sienas projicētās līnijas ir
izkropļotas.



Atskaites punkts flīžu izlīdzināšanai ir lāzera staru
līniju krustpunkts P tieši mērinstrumenta priekšā.
Lai pārnestu leņķi, mērinstruments jāpagriež ap šo
krustpunktu, kā parādīts attēlā F.



Novietojiet mērinstrumentu tikai uz tīras izlīdzino-
šās plāksnes 10.

Nelīdzena un netīra izlīdzinošās plāk-

snes virsma neļauj mērinstrumentu novietot līmeniski
un var radīt mērījumu kļūdas.

Darbs ar izlīdzinošo plāksni (attēli D – E)

Ar izlīdzinošās plāksnes

10

 palīdzību mērinstrumentu var

līmeniski novietot arī uz nelīdzenas vai irdena materiāla
grīdas.

Bez tam izlīdzinošā plāksne

10

 ir izmantojama kā turētājs

mērinstrumenta stiprināšanai pie sienas. Piestipriniet izlī-
dzinošo plāksni pie sienas vai nostipriniet to uz slīpas virs-
mas, piemēram, ar skrūvēm (var iegādāties tirdzniecības
vietās) tā, lai tā būtu pasargāta no izslīdēšanas. Lai izlīdzi-
nošo plāksni nostiprinātu uz virsmas plakaniski, izmanto-
jiet līmeņrādi.

Mērinstrumenta novietošana uz izlīdzinošās plāksnes.

Novietojiet mērinstrumentu tā, lai tās apakšpusē izvieto-
tie magnēti

4

 piespiestos izlīdzinošajai plāksnei

10

. Līniju

tīkls izlīdzinošās plāksnes virspusē atvieglo mērinstru-
menta precīzu novietošanu. Lai pārnestu 90 ° vai 45 °
leņķi, novietojiet izlīdzinošo plāksni pie atskaites malas
vai mūra izvierzījuma un tad nostādiet mērinstrumentu tā,
kā parādīts attēlā uz izlīdzinošās plāksnes.

Darbs ar lāzera mērķplāksni un griestu mērplāksni
(attēls A)

Lāzera mērķplāksne

9

 un griestu mērplāksne

14

 ļauj uzla-

bot lāzera staru redzamību nelabvēlīgos darba apstākļos
un lielā attālumā.

Lāzera mērķplāksnes

9

 atstarojošā puse uzlabo lāzera

staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs
līnijas ir izšķiramas arī no aizmugures.

Arī griestu mērplāksni

14

 (piederums) var izmantot lāzera

staru līniju indikācijai. Līdzīgi, kā lāzera mērķplāksnei, arī
šai ierīcei ir atstarojošā un caurspīdīgā puse.

d
