 Français |

29

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

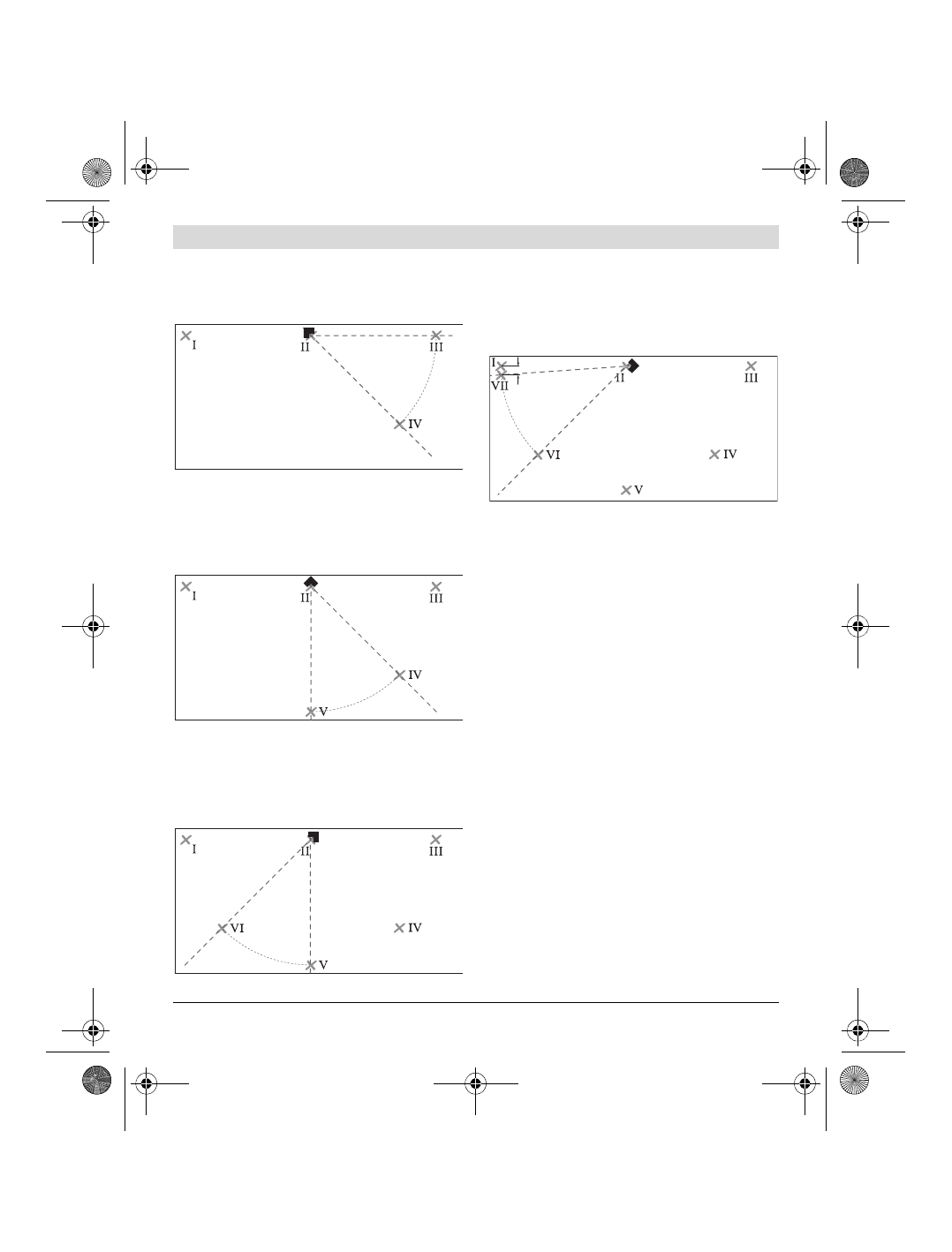

– Marquez le point de croisement des lignes laser sur le

sol (point

I

). Marquez également le milieu de la ligne

laser 0 ° à une distance de 5 m (point

II

) et à une dis-

tance de 10 m (point

III

).

– Montez l’appareil de mesure (sans le retourner) à une

distance de 5 m de sorte que le point de croisement
des lignes laser atteigne le point déjà marqué

II

 et que

la ligne laser 0 ° passe à travers point

III

.

Marquez la ligne laser 45 ° à une distance de 5 m
(point

IV

).

– Tournez l’appareil de mesure de 45 ° de sorte que le mi-

lieu de la ligne laser 0 ° passe à travers point

IV

.

Le point de croisement des lignes laser doit se trouver
toujours sur point

II

.

Marquez la ligne laser 45 ° à une distance de 5 m
comme point

V

.

– Tournez l’appareil de mesure de 45 ° de sorte que le

milieu de la ligne laser 0 ° passe à travers point

V

.

Le point de croisement des lignes laser doit se trouver
toujours sur point

II

.

Marquez la ligne laser 45 ° à une distance de 5 m
comme point

VI

.

– Tournez l’appareil de mesure de 45 ° de sorte que le

milieu de la ligne laser 0 ° passe à travers point

VI

.

Le point de croisement des lignes laser doit se trouver
toujours sur point

II

.

– Marquez le milieu de la ligne laser 45 ° à une distance

de 5 m comme point

VII

 aussi près que possible de

point

I

.

– L’écart

d

 entre les deux points

VII

 et

I

 indique la diver-

gence réelle de la ligne laser 0 ° et de la ligne laser 45 °.

Pour  une  distance  à  mesurer  de  4 x 5 m = 20 m,  la  diver-
gence de précision max. admissible est de :
20 m x ± 0,4 mm/m* = ± 8 mm.
Par conséquent, l’écart

d

 entre les points

I

 et

VII

 ne doit

être que 8 mm max.
* La valeur ± 0,4 mm/m est obtenue à partir de la préci-
sion angulaire ± 0,2 mm/m plus une incertitude possible
lorsque l’on tourne l’appareil de 0,2 mm/m.

Instructions d’utilisation



Positionnez l’appareil de mesure toujours de façon
horizontale sur le sol ou fixez-le horizontalement
sur une paroi.

Lorsque l’appareil n’est pas positionné

ou fixé de façon horizontale, l’angle est inférieur à 45 °
ou 90 °.



Pour marquer, n’utilisez que le milieu de la ligne
laser.

La largeur de la ligne laser varie en fonction de la

distance.

d
