 Suomi |

85

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

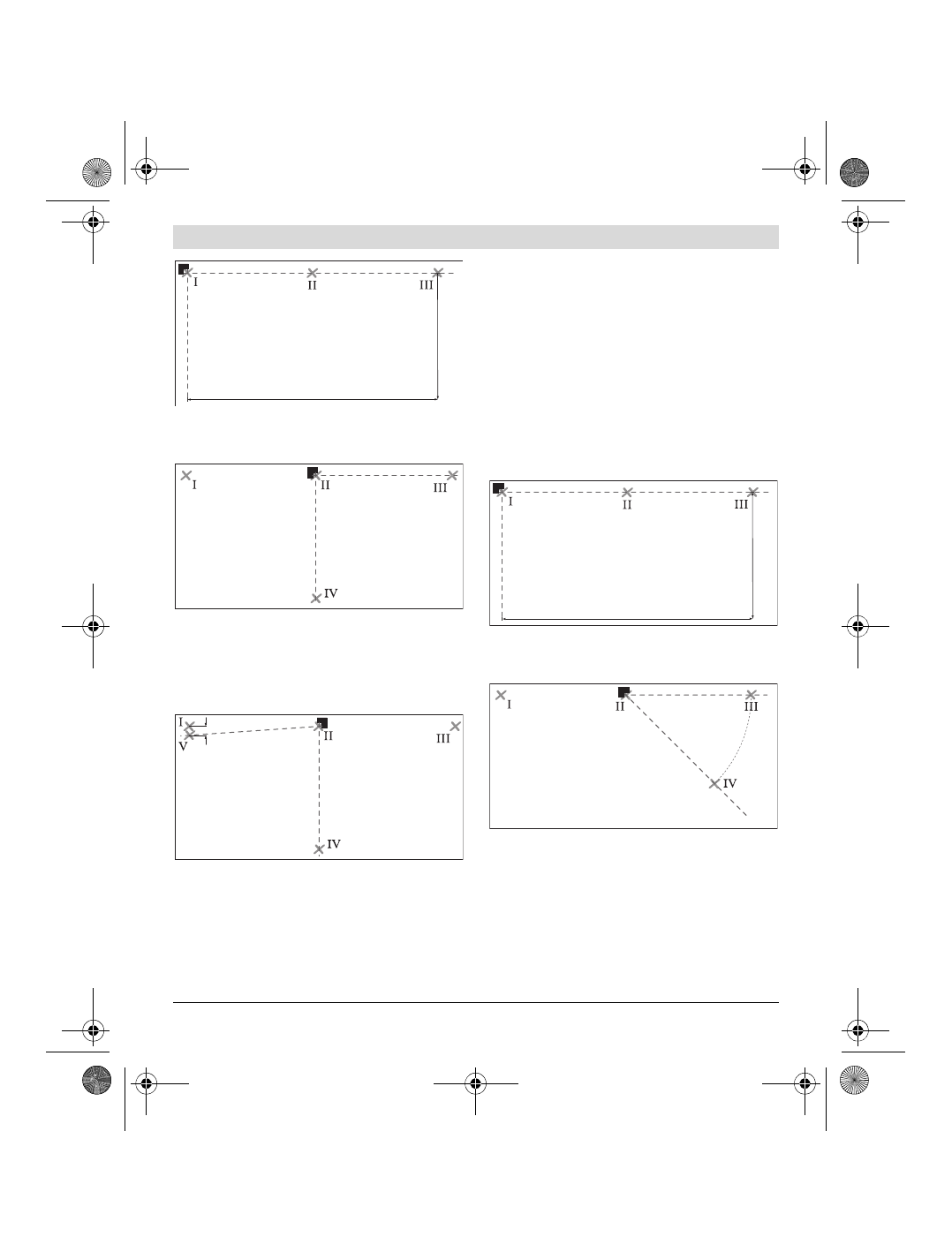

– Merkitse laserlinjojen risteyspiste lattiassa (piste

I

).

Merkitse lisäksi 0 °-laserlinjan keskipiste 5 m etäisyy-
dellä (piste

II

) ja 10 m etäisyydellä (piste

III

).

– Aseta mittaustyökalu (kiertämättä sitä) 5 m etäisyydel-

le niin, että laserlinjojen risteyspiste osuu jo merkit-
tyyn pisteeseen

II

 ja 0 °-laserlinja kulkee pisteen

III

läpi.
Merkitse 90 °-laserlinjan keskipiste 5 m etäisyydellä
(piste

IV

).

– Kierrä mittaustyökalu 90 ° niin, että 0 °-laserlinjan kes-

kipiste kulkee pisteen

IV

 läpi.

Laserlinjojen risteyspisteen tulee edelleen olla
pisteessä

II

.

– Merkitse 90 °-laserlinjan keskipiste 5 m etäisyydellä

pisteeksi

V

 mahdollisimman lähelle pistettä

I

.

– Kahden pisteen

V

 ja

I

 ero

d

 muodostaa 0 °-laserlinjan

ja 90 °-laserlinjan todellisen poikkeaman suorasta kul-
masta.

Mittausmatkalla 2 x 5 m = 10 m suurin sallittu poikkeama
on: 10 m x ± 0,2 mm/m = ± 2 mm.
Erotus

d

 pisteiden

I

 ja

V

 välissä saa olla korkeintaan

2 mm.

Laserlinjojen 0° ja 45° välisen kulmatarkkuuden
tarkistus

– Aseta mittaustyökalu mittauspinnan yhteen kulmaan.

Käynnistä mittaustyökalu ja suuntaa se niin, että
0 °-laserlinja kulkee mittauspinnan pitkää sivua pitkin
ja 90 °-laserlinja mittauspinnan lyhyttä sivua pitkin.

– Merkitse laserlinjojen risteyspiste lattiassa (piste

I

).

Merkitse lisäksi 0 °-laserlinjan keskipiste 5 m etäisyy-
dellä (piste

II

) ja 10 m etäisyydellä (piste

III

).

– Aseta mittaustyökalu (kiertämättä sitä) 5 m etäisyydel-

le niin, että laserlinjojen risteyspiste osuu jo merkit-
tyyn pisteeseen

II

 ja 0 °-laserlinja kulkee pisteen

III

läpi.
Merkitse 45 °-laserlinjan keskipiste 5 m etäisyydellä
(piste

IV

).

10 m

5 m

d

10 m

5 m
