а лазерната линия 0 ° да преминава през точка

III

.

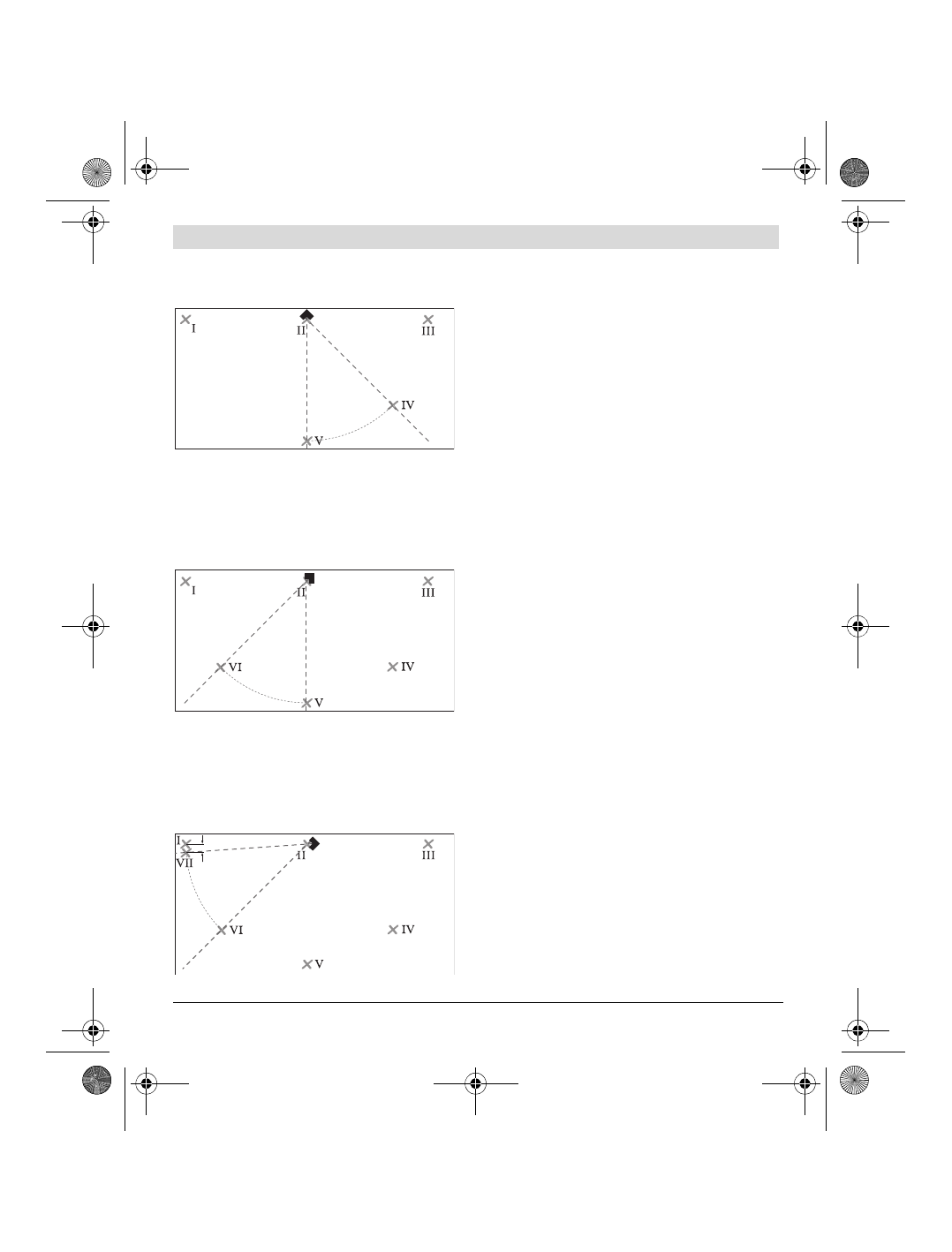

Маркирайте лазерната линия 45 ° на разстояние 5 m
(точка

IV

).

– Завъртете измервателния уред на 45 °, така че сре-

дата на лазерната линия 0 ° да преминава през
точка

IV

.

При това пресечната точка на лазерните линии
трябва да остане в точка

II

.

Маркирайте лазерната линия 45 ° на разстояние 5 m
като точка

V

.

– Завъртете измервателния уред на 45 °, така че сре-

дата на лазерната линия 0 ° да преминава през
точка

V

.

При това пресечната точка на лазерните линии
трябва да остане в точка

II

.

Маркирайте лазерната линия 45 ° на разстояние 5 m
като точка

VI

.

– Завъртете измервателния уред на 45 °, така че сре-

дата на лазерната линия 0 ° да преминава през точка

VI

.

При това пресечната точка на лазерните линии
трябва да остане в точка

II

.

– Маркирайте лазерната линия 45 ° на разстояние 5 m

като точка

VII

, по възможност по-близо до точка

I

.

– Разликата

d

 на двете точки

VII

 и

I

 дава действител-

ното отклонение на лазерните линии 0 ° и 45 °.

На  разстояние  4 x 5 m = 20 m  максимално допустимо-
то отклонение възлиза на:
20 m x ± 0,4 mm/m* = ± 8 mm.
Следователно разликата

d

 между точките

I

 и

VII

 тряб-

ва да е най-много 8 mm.
* стойността ± 0,4 mm/m се получава от точността на
ъгъла ± 0,2 mm/m плюс възможна неточност при за-
въртане от 0,2 mm/m.

Указания за работа



Поставяйте измервателния уред винаги хори-
зонтално на пода, респ. захващайте го хоризон-
тално към стена.

При отклонение от хоризонтално-

то положение ъглите са по-малки от 45 °, респ. 90 °.



Маркирайте винаги точно средата на лазерната
линия.

Широчината на лазерната линия се променя

с разстоянието.



Никога не използвайте за подравняване лазер-
ните линии, които поставен на земята измерва-
телен уред излъчва на стените.

Измервателният

уред не е с автоматично нивелиране, поради което
линията на стената е крива.



Отправната точка за подравняване на плочки е
пресечната точка P на лазерните линии непо-
средствено пред измервателния уред. За да про-
верите ъгъл, измервателният уред трябва да бъ-
де завъртян спрямо тази пресечна точка, вижте
фигура F.



Поставяйте измервателния уред само върху чис-
та плоча за насочване 10.

Ако повърхността на

плочата за насочване е неравна и замърсена, из-
мервателният уред не е в хоризонтална позиция и
резултатите от измерването могат да се окажат не-
верни.
