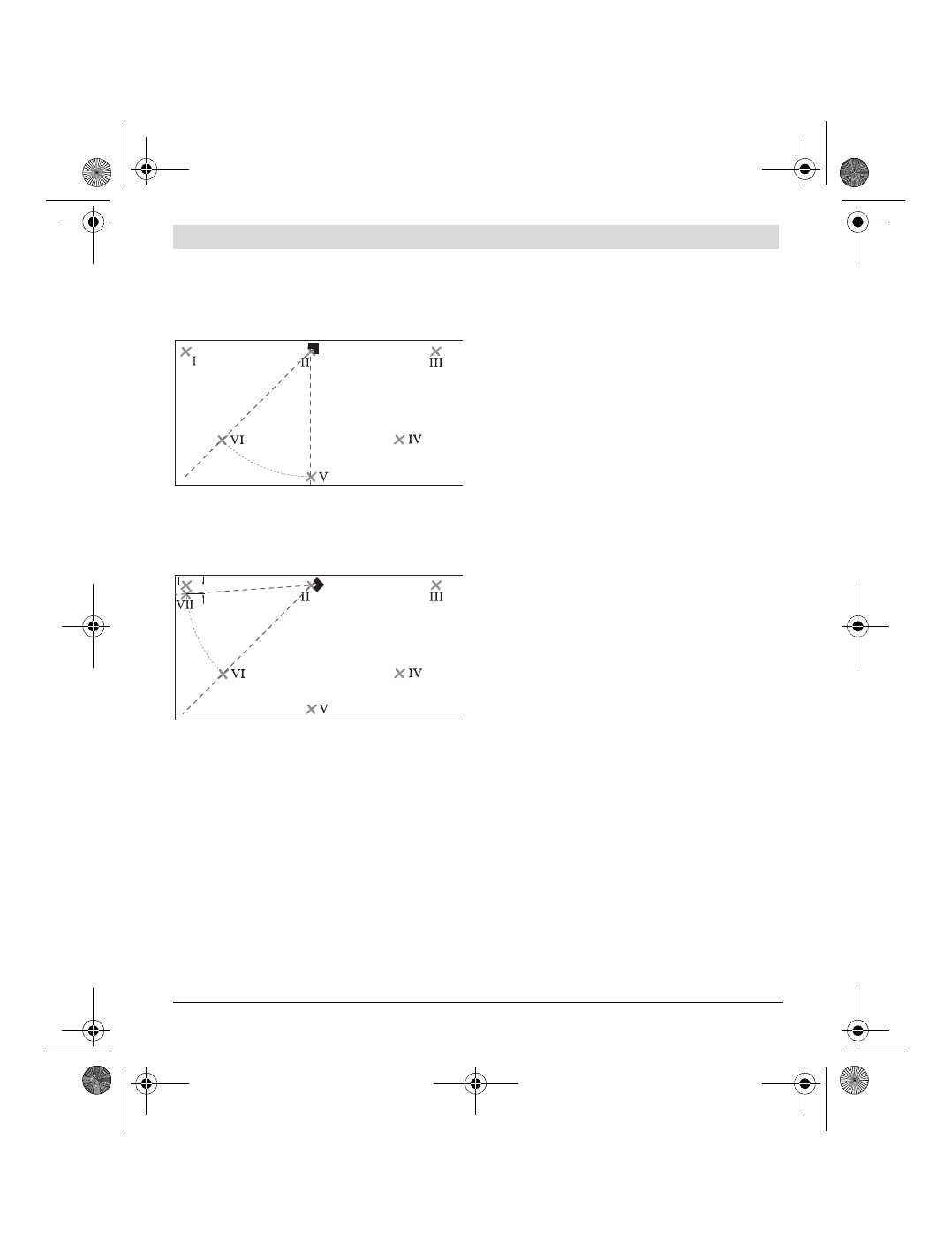

– Draai het meetgereedschap zodanig 45 ° dat het mid-

den van de 0 °-laserlijn door punt

IV

 verloopt.

Het kruispunt van de laserlijnen moet nog steeds op
punt

II

 liggen.

Markeer de 45 °-laserlijn op 5 m afstand als punt

V

.

– Draai het meetgereedschap zodanig 45 ° dat het mid-

den van de 0 °-laserlijn door punt

V

 verloopt.

Het kruispunt van de laserlijnen moet nog steeds op
punt

II

 liggen.

Markeer de 45 °-laserlijn op 5 m afstand als punt

VI

.

– Draai het meetgereedschap zodanig 45 ° dat het mid-

den van de 0 °-laserlijn door punt

VI

verloopt.

Het kruispunt van de laserlijnen moet nog steeds op
punt

II

 liggen.

– Markeer het midden van de 45 °-laserlijn op 5 m

afstand als punt

VII

 zo dicht mogelijk bij punt

I

.

– Het  verschil

d

 van de beide punten

VII

 en

I

 levert de

feitelijke afwijking van de 0 °-laserlijn en de 45 °-laser-
lijn op.

Op het meettraject van 4 x 5 m = 20 m bedraagt de maxi-
maal toegestane afwijking:
20 m x ± 0,4 mm/m* = ± 8 mm.
Het verschil

d

 tussen de punten

I

 en

VII

 mag daarom

hoogstens 8 mm bedragen.

* De waarde ± 0,4 mm/m is het resultaat van de
hoeknauwkeurigheid ± 0,2 mm/m plus een mogelijke on-
zekerheid bij het draaien van 0,2 mm/m.

Tips voor de werkzaamheden



Stel het meetgereedschap altijd vlak op de vloer op
resp. bevestig het vlak op de muur.

De hoek is bij on-

gelijke opstelling of bevestiging kleiner dan 45 ° resp.
90 °.



Gebruik altijd alleen het midden van de laserlijn
voor het markeren.

De breedte van de laserlijn veran-

dert met de afstand.



Gebruik nooit de laserlijnen die het op de grond
staande meetgereedschap op de muur werpt om
het meetgereedschap af te stellen.

Het meetgereed-

schap is niet zelfwaterpassend. De lijn op de muur is
daardoor vervormd.



Het referentiepunt voor het richten van de tegels is
het snijpunt P van de laserlijnen vlak vóór het meet-
gereedschap. Om een hoek over te brengen, moet
het meetgereedschap op dit snijpunt worden ge-
draaid, die afbeelding F.



Plaats het meetgereedschap alleen op een schone
richtplaat 10.

Als het oppervlak van de richtplaat on-

gelijk of vuil is, kan het meetgereedschap niet vlak
staan. Dit kan verkeerde meetresultaten tot gevolg
hebben.

Werkzaamheden met de richtplaat
(zie afbeeldingen D – E)

Met de richtplaat

10

 kunt u het meetgereedschap ook op

een ongelijke of losse ondergrond recht opstellen.

De richtplaat

10

 is ook geschikt als wandhouder voor het

meetgereedschap. Bevestig de richtplaat stevig op de
muur of op een schuin oppervlak, bijvoorbeeld met
schroeven (in de handel verkrijgbaar), zodat de plaat niet
kan wegglijden. Gebruik een waterpas om de richtplaat
recht op het oppervlak aan te brengen.

Positioneren van het meetgereedschap op de richt-
plaat:

 Zet het meetgereedschap met de magneten

4

 aan

de onderzijde op de richtplaat

10

. Het lijnenrooster aan

de bovenzijde van de richtplaat helpt bij de nauwkeurige
positionering van het meetgereedschap. Voor het over-

d
