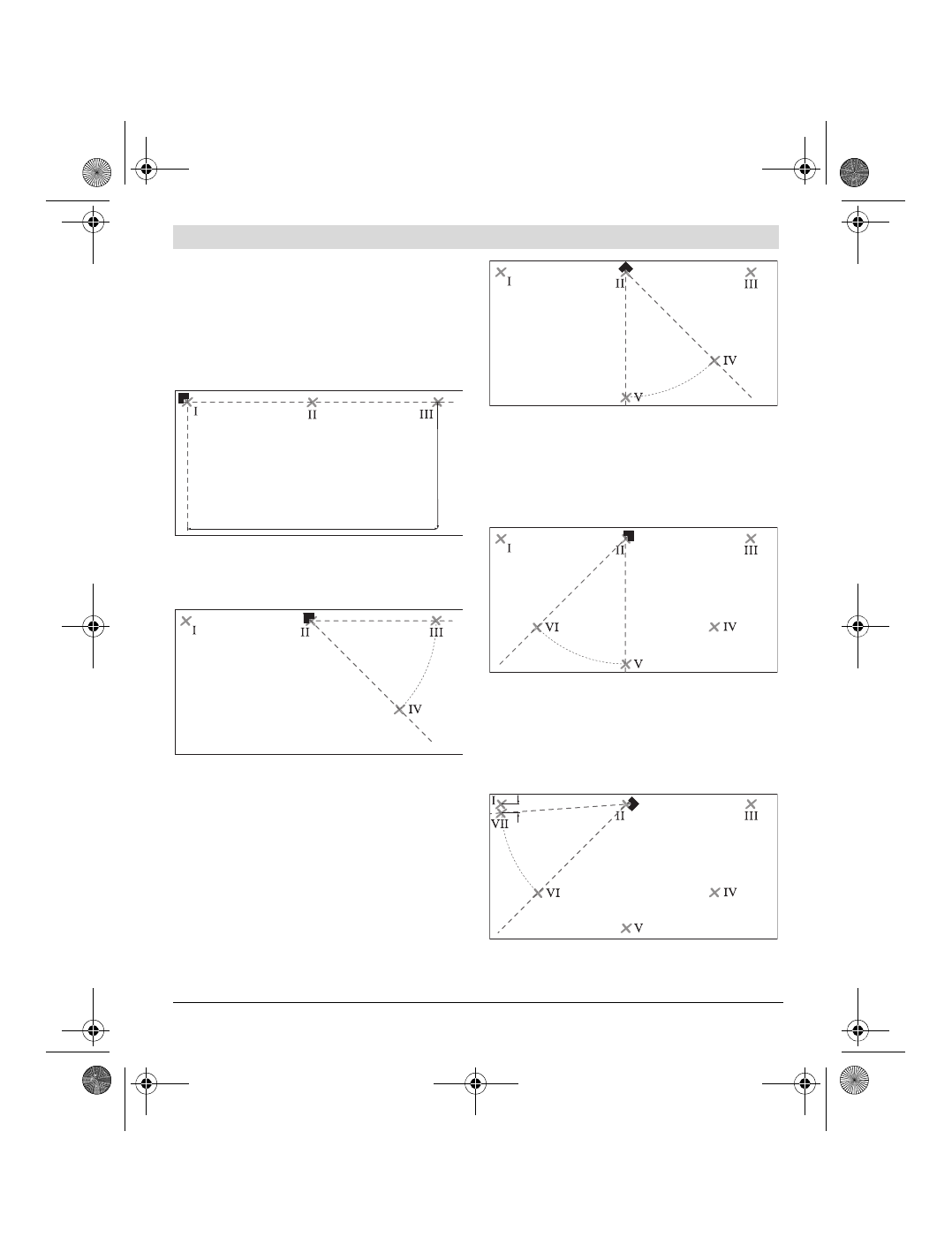

Exactidão de ângulo entre a linha de laser de 0° e
de 45°

– Colocar o instrumento de medição num canto da su-

perfície de medição. Ligar o instrumento de medição e
alinhá-lo de modo que a linha de laser de 0 ° percorra
ao longo do lado longo da superfície de medição e que
a linha de laser de 90 ° percorra ao longo do lado curto
da superfície de medição.

– Marcar no chão o ponto de cruzamento das linhas de

laser (ponto

I

). Além disso deve ser marcado o centro

da linha de laser de 0 ° numa distância de 5 m
(ponto

II

) e numa distância de 10 m (ponto

III

).

– Colocar o instrumento de medição (sem girá-lo) numa

distância de 5 m, de modo que o ponto de cruzamento
das linhas de laser atinja o ponto

II

 marcado e a linha

de laser de 0 ° percorra pelo ponto

III

.

Marcar a linha de laser de 45 ° numa distância de 5 m
(ponto

IV

).

– Girar o instrumento de medição aprox. 45 °, de modo

que o centro da linha de laser de 0 ° percorra pelo
ponto

IV

.

O ponto de cruzamento das linhas de laser deve conti-
nuar a estar sobre o ponto

II

.

Marcar a linha de laser de 45 ° numa distância de 5 m
como ponto

V

.

– Girar o instrumento de medição aprox. 45 °, de modo

que o centro da linha de laser de 0 ° percorra pelo
ponto

V

.

O ponto de cruzamento das linhas de laser deve conti-
nuar a estar sobre o ponto

II

.

Marcar a linha de laser de 45 ° numa distância de 5 m
como ponto

VI

.

10 m

5 m

d
