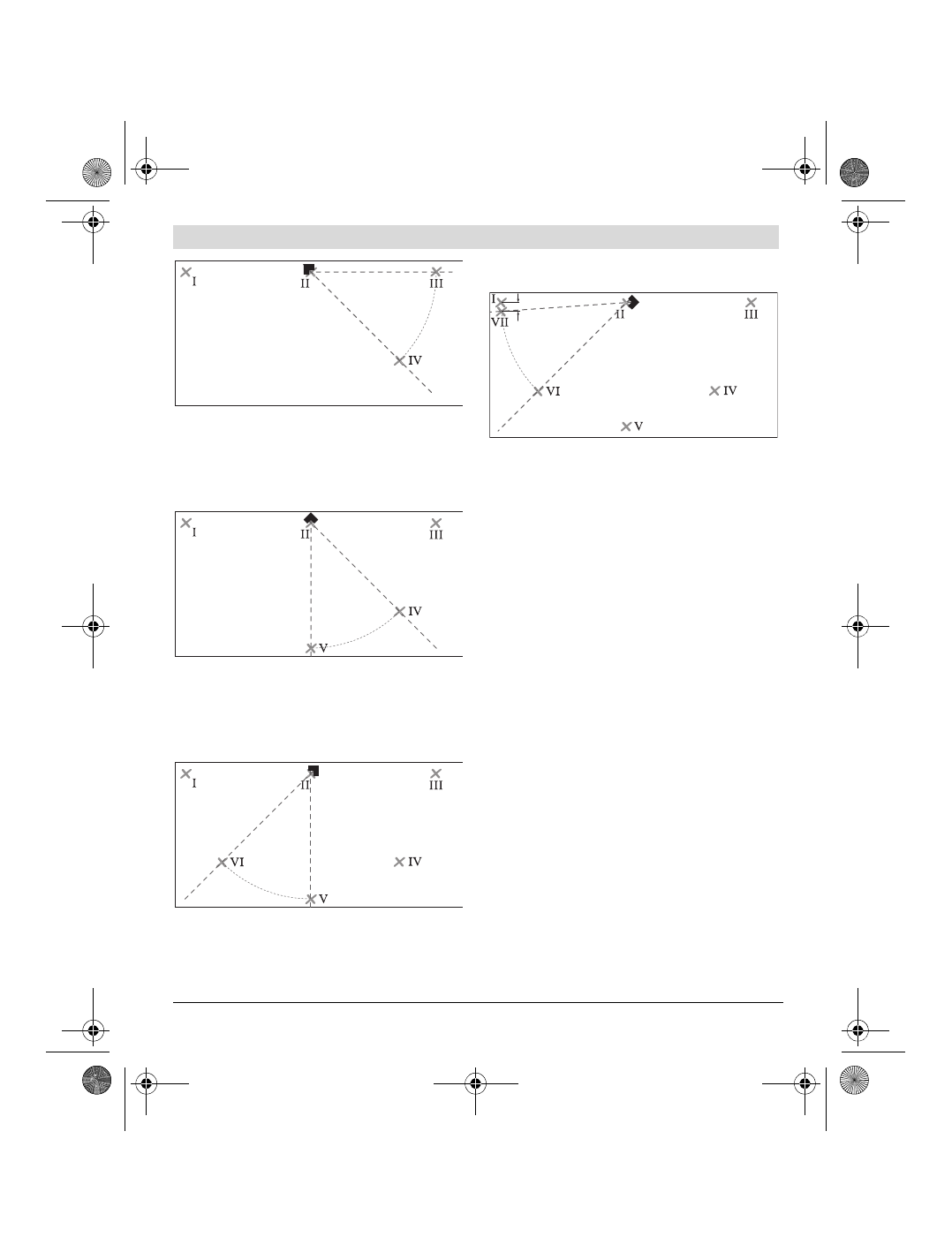

– Ölçme cihazını (döndürmeden) 5 m uzaklıkta öyle ko-

numlandırın ki, lazer çizgilerinin kesiştiği nokta işaret-
lenmiş bulunan Nokta

II

'ye rastlasın ve 0 °-Lazer çizgisi

Nokta

III

'ten geçsin.

5 m uzaklıkta 45 °-Lazer çizgisini (Nokta

IV

) işaretle-

yin.

– Ölçme cihazını 45 ° öyle çevirin ki, 0 °-Lazer çizgisinin

ortası Nokta

IV

'ten geçsin.

Ayrıca lazer çizgilerinin kesiştiği Nokta

II

 üzerinde

olmalıdır.
5 m uzaklıktaki 45 °-Lazer çizgisini Nokta

V

 olarak işa-

retleyin.

– Ölçme cihazını 45 ° öyle çevirin ki, 0 °-Lazer çizgisinin

ortası Nokta

V

'ten geçsin.

Ayrıca lazer çizgilerinin kesiştiği Nokta

II

 üzerinde

olmalıdır.

5 m uzaklıktaki 45 °-Lazer çizgisini Nokta

VI

 olarak işa-

retleyin.

– Ölçme cihazını 45 °öyle çevirin ki, 0 °-Lazer çizgisini

ortası Nokta

VI

'dan geçsin.

Ayrıca lazer çizgilerinin kesiştiği Nokta

II

 üzerinde

olmalıdır.

– 5 m uzaklıktaki 45 °-Lazer çizgisinin ortasını Nokta

VII

olarak mümkün olduğu kadar Nokta

I

 yakınına işaretle-

yin.

– Her iki

VII

 ve

I

 noktaları arasındaki

d

 farkı 0 °-Lazer çiz-

gisi ile 45 °-Lazer çizgisinin gerçek sapmasını verir.

4 x 5 m = 20 m'lik ölçme hattındaki müsaade edilen mak-
simum sapma:  20 m x ± 0,4 mm/m* = ± 8 mm.
Buna göre

I

 ve

VII

 noktaları arasındaki

d

 farkı en fazla

8 mm  olmalıdır.
* Değer ± 0,4 mm/m; açı hassaslığı ± 0,2 mm/m artı
0,2 mm/m'lik olası bir toleranstan oluşur.

Çalışırken dikkat edilecek hususlar



Ölçme cihazını zemine veya duvara her zaman düz
olarak yerleştirin.

Düz olmayan yerlerdeki açı 45 veya

90 dereceden küçüktür.



İşaretleme için daima lazer çizgisinin ortasını kulla-
nın.

Lazer ışının genişliği uzaklığa bağlı olarak değişir.



Zeminde duran ölçme cihazının duvara doğru gön-
derdiği lazer çizgisini hiçbir zaman doğrultma için
kullanmayın.

Ölçme cihazının otomatik nivelman özel-

liği yoktur, bu nedenle duvardaki çizgi yanlışlıklara ne-
den olabilir.



Fayansların doğrultulması için referans noktası ölç-
me cihazının hemen önündeki lazer çizgilerinin ke-
sişme noktasıdır P. Bir açıyı aktarmak için ölçme ci-
hazının bu noktada çevrilmesi gerekir, bakınız:
Şekil F.

d
