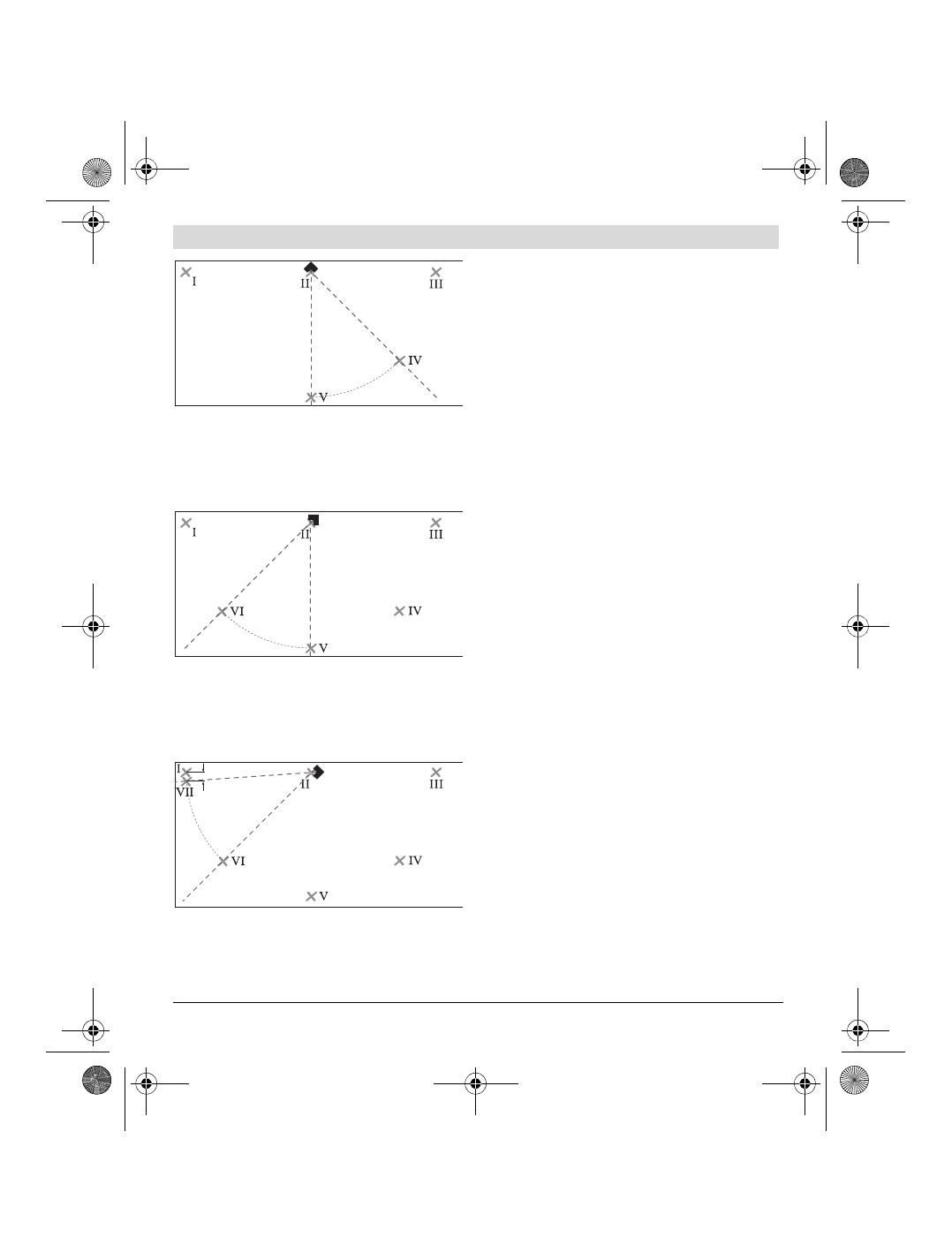

– Kierrä mittaustyökalu 45 ° niin, että 0 °-laserlinjan kes-

kipiste kulkee pisteen

IV

 läpi.

Laserlinjojen risteyspisteen tulee edelleen olla
pisteessä

II

.

Merkitse 45 °-laserlinjan keskipiste 5 m etäisyydellä
pisteenä

V

.

– Kierrä mittaustyökalu 45 ° niin, että 0 °-laserlinjan kes-

kipiste kulkee pisteen

V

 läpi.

Laserlinjojen risteyspisteen tulee edelleen olla
pisteessä

II

.

Merkitse 45 °-laserlinjan keskipiste 5 m etäisyydellä
pisteenä

VI

.

– Kierrä mittaustyökalu 45 ° niin, että 0 °-laserlinjan kes-

kipiste kulkee pisteen

VI

 läpi.

Laserlinjojen risteyspisteen tulee edelleen olla
pisteessä

II

.

– Merkitse 45 °-laserlinjan keskipiste 5 m etäisyydellä

pisteeksi

VII

 mahdollisimman lähelle pistettä

I

.

– Kahden  pisteen

VII

 ja

I

 ero

d

 muodostaa 0 °-laserlinjan

ja 45 °-laserlinjan todellisen poikkeaman.

Mittausmatkalla 4 x 5 m = 20 m on suurin sallittu
poikkeama:  20 m x ± 0,4 mm/m* = ± 8 mm.
Erotus

d

 pisteiden

I

 ja

VII

 välillä saa siten olla korkeintaan

8 mm.
* Arvo ± 0,4 mm/m muodostuu kulmatarkkuudesta
± 0,2 mm/m lisättynä mahdollisella 0,2 mm/m epätark-
kuudella kierrettäessä.

Työskentelyohjeita



Aseta mittaustyökalu aina tasaisesti alustalle tai
kiinnitä se tasaisesti seinään.

Kulma on epätasaises-

sa asetuksella tai kiinnityksellä alle 45 ° tai 90 °.



Käytä aina vain laserlinjan keskipistettä merkintää
varten.

Laserlinjan leveys muuttuu etäisyyden muuttu-

essa.



Älä koskaan käytä suuntaukseen laserlinjoja, joita
lattialla seisova mittaustyökalu piirtää seinään.

Mittaustyökalu ei ole itsevaaittuva ja seinässä oleva
linja on siksi vääristynyt.



Vertailupiste laattojen suuntauksessa on laserlin-
jojen leikkauspiste P heti mittaustyökalun edessä.
Kulman siirtämistä varten on mittaustyökalu kier-
rettävä tähän leikkauspisteeseen, katso kuva F.



Aseta mittaustyökalu vain puhtaalle suuntauslevyl-
le 10.

Suuntauslevyn epätasainen, likaantunut pinta ei

salli mittaustyökalun seistä tasaisesti ja se saattaa vää-
ristää tulosta.

Työskentely suuntauslevyn kanssa (katso kuvat D – E)

Suuntauslevyn

10

 avulla voidaan mittaustyökalu asettaa

myös epätasaiselle tai pehmeälle pinnalle.

Suuntauslevy

10

 soveltuu myös mittaustyökalun seinäpi-

dikkeeksi. Kiinnitä se hyvin luisumista vastaan seinään tai
kaltevaan pintaan, esim. yleisesti saatavilla ruuveilla.
Käytä vesivaakaa, jotta saisit suuntauslevyn asetettua
tasaisesti pintaan.

d
