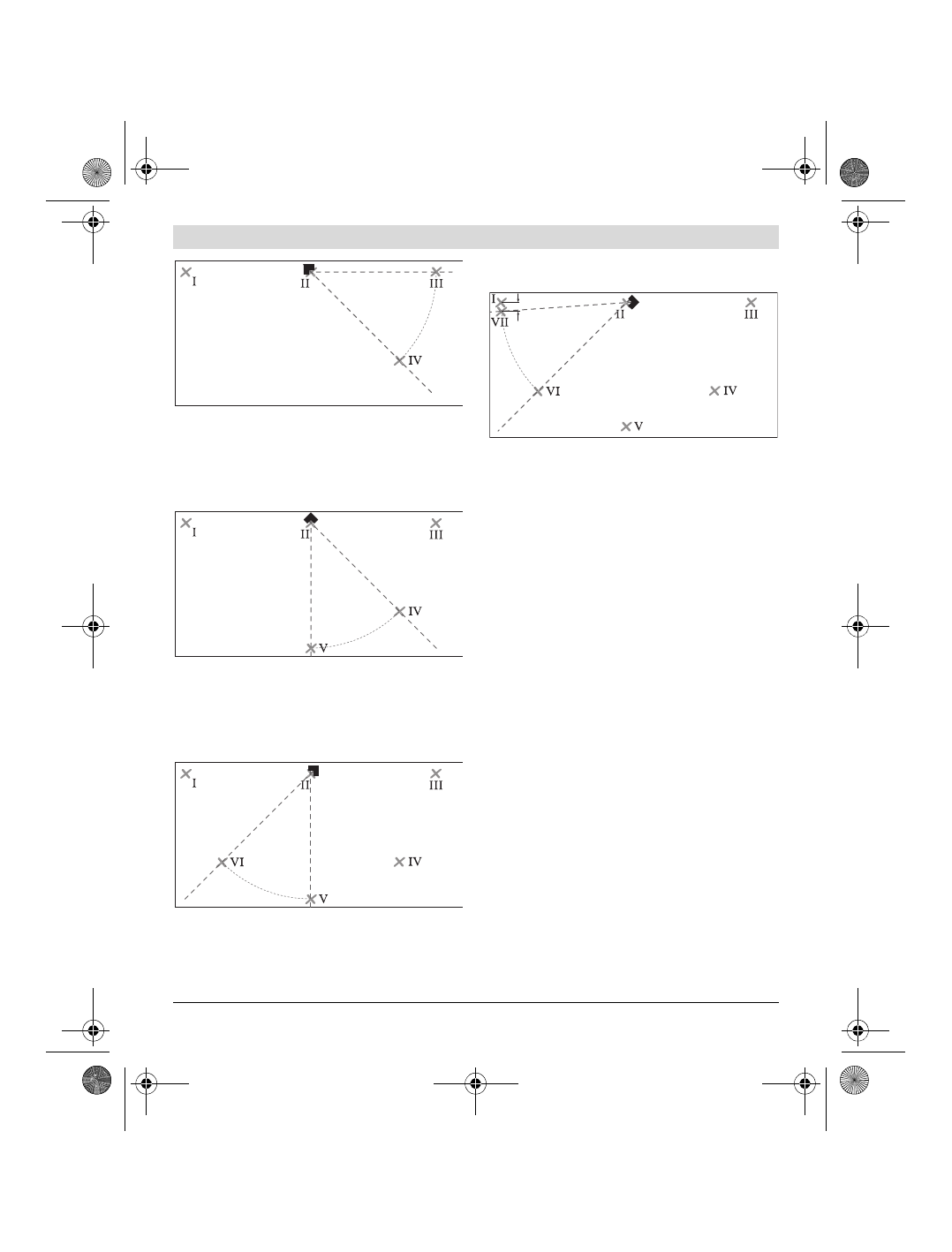

– Postavte měřící přístroj (bez jeho otočení) do vzdále-

nosti 5 m tak, aby se průsečík laserových přímek sho-
doval s již označeným bodem

II

 a laserová přímka 0 °

probíhala bodem

III

.

Označte laserovou přímku 45 ° ve vzdálenosti 5 m
(bod

IV

).

– Otočte měřící přístroj o 45 ° tak, aby střed laserové

přímky 0 ° probíhal bodem

IV

.

Průsečík laserových přímek musí i nadále ležet na
bodě

II

.

Označte laserovou přímku 45 ° ve vzdálenosti 5 m jako
bod

V

.

– Otočte měřící přístroj o 45 ° tak, aby střed laserové

přímky 0 ° probíhal bodem

V

.

Průsečík laserových přímek musí i nadále ležet na
bodě

II

.

Označte laserovou přímku 45 ° ve vzdálenosti 5 m jako
bod

VI

.

– Otočte měřící přístroj o 45 ° tak, aby střed laserové

přímky 0 ° probíhal bodem

VI

.

Průsečík laserových přímek musí i nadále ležet na
bodě

II

.

– Označte střed laserové přímky 45 ° ve vzdálenosti 5 m

jako bod

VII

 co možná nejblíž u bodu

I

.

– Rozdíl

d

 obou bodů

VII

 a

I

 udává skutečnou odchylku

laserové přímky 0 ° a laserové přímky 45 °.

Na  měřené  dráze  4 x 5 m = 20 m  činí  maximální  přípustná
odchylka: 20 m x ± 0,4 mm/m* = ± 8 mm.
Rozdíl

d

 mezi body

I

 a

VII

 smí tedy činit nejvýše 8 mm.

* Hodnota ± 0,4 mm/m vyplývá z úhlové přesnosti
± 0,2 mm/m včetně možné nepřesnosti při otáčení
0,2 mm/m.

Pracovní pokyny



Měřící přístroj umístěte vždy rovně na podlahu
příp. jej upevněte rovně na stěně.

Úhel je při nerovin-

ném instalování příp. upevnění menší než 45 ° resp.
90 °.



K označení používejte pouze střed přímky laseru.

Šířka laserové přímky se mění se vzdáleností.



Nikdy nepoužívejte pro vyrovnání laserové přímky,
jež na podlaze stojící měřící přístroj vrhá na stěnu.

Měřící přístroj není samonivelující, přímky na stěně
jsou proto zkreslené.



Referenční bod pro vyrovnání obkládaček je průse-
čík P laserových přímek přímo před měřícím pří-
strojem. Pro přenesení úhlu musí být měřící přístroj
otáčen na tomto průsečíku, viz obrázek F.

d
