Подключение автосигнализации

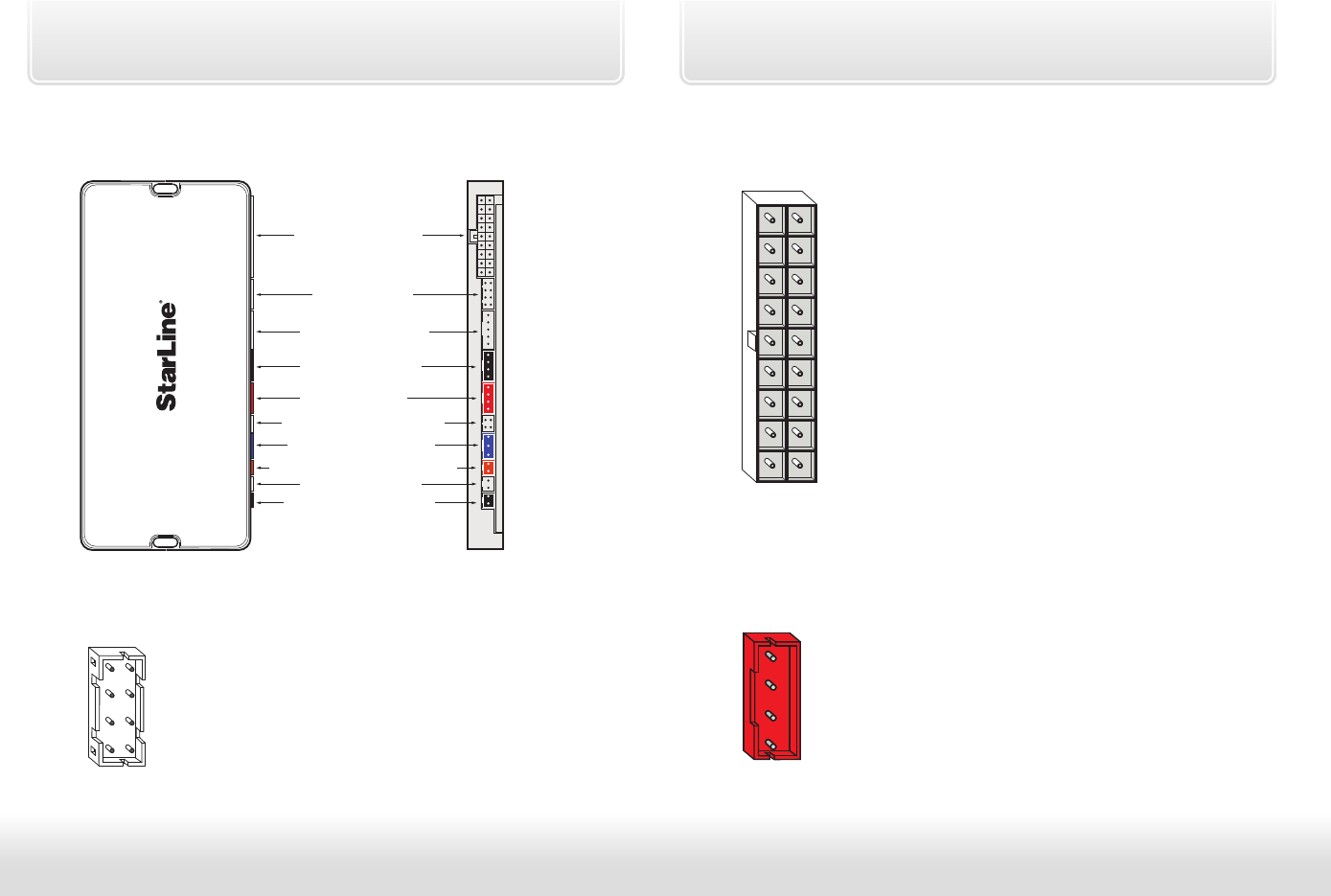

Назначение разъемов и их контактов

ɏ

ɏ

ɏ

ɏ

ɏ
ɏ
ɏ
ɏ

основной  разъем

разъем входов

приемопередатчик

дополнит.  датчик

CAN интерфейс

внешний GSM модуль

сервисная кнопка

светодиод индикации

силовой модуль запуска

датчик температуры двигат.

ɏ

ɏ

ɏ

ɏ

ɏ

ɏ

ɏ
ɏ
ɏ
ɏ

ɏ

ɏ

Назначение контактов разъема  Х2

1)

  вход зажигания  (+) .................. (желтый)

2)

  вход стояночного тормоза (–)......(сине-красный)

3)

  вход педали тормоза  (+)..........(оранжево-фиолет.)

4)

  вход багажника (–).....................(оранжево-белый)

5)

  вход дверей (+/–)........................(сине-черный)

6)

  вход событий (–).........................(оранжево-синий)

7)

  вход контроля работы двигателя ... (серо-черный)

8)

  вход капота  (–)............................(оранжево-серый)

Х2

2

4

3

5

6

7

8

1

контак т:

цвет провода:

Назначение контактов разъема  Х1

1)  +12 В (питание блока) .........................(красный)

9)  масса ........................................................(черный)

2)  выход блокировки двигателя (–).....(черно-красный)

10) +12 В (светов. сигналы и сирена).....(красный)

3)  выход на модуль обхода (–)...............(розовый)

11)  +12 В (светов. сигналы и сирена).....(красный)

4)  выход состояния  (–) ...........................(фиолетовый)

12)  выход на светов. сигн. (+)..................(зелено-черный)

5)  дополнительный канал №1   (–) .......(желто-черный)

13)  выход на светов. сигн. (+)..................(зелено-желтый)

6)  дополнительный канал №2   (–) .......(желто-красный)

14)  выход управления ЦЗ «закрыть» (–).......(синий)

7)  дополнительный канал №3   (–) .......(желто-белый)

15)  выход управления ЦЗ «открыть» (–).......(зеленый)

8)  дополнительный канал №4   (–) .......(желто-синий)

16)  выход управления сиреной (+) 2 А .....(серый)

17)  дополнительный канал №6   (–) ......(желто-оранж.)

18)  дополнительный канал №5   (–) .... .(черно-белый)

Х1

2

4

3

5

6

7

8

9

16

17

18

15

14

13

12

11

10

1

контак т:

цвет провода:

Назначение контактов разъема  Х5

1)

 выход альтернативного

     управления  ЦЗ (200мА) (+/–).........(бело-синий)

2)

 выход альтернативного управл.

     светов. сигналами (200мА) (+/–) ...(бело-красный)

3)

 CAN – L  .................................................(коричневый)

4)

 CAN – H  ................................................(коричн.-красный)

Х5

2

4

3

1

контак т:

цвет провода:

-

Подробная схема подк лючения автосигнализации
приведена на стр. 54-55.
