StarLine B94 Dialog

26

инструкция по установке

27

Подключение световой сигнализации

Если в Вашем автомобиле управление световой сигнализацией
возможно через CAN интерфейс, то каких-либо дополнительных
подк лючений не требуется. В случае, когда управление световыми
сигналами невозможно ни через CAN интерфейс, ни альтернативным
способом следует использовать обычные схемы подк лючения,
описанные ниже.

Классическое подключение световой сигнализации

В автомобилях, у которых в штатном электрооборудовании для питания
указателей поворота используется только два провода, возможно
прямое подк лючение выходов автосигнализации:

– зелено-черный провод разъема X1 подк лючите к лампам указателей
поворота (один борт). Предельно допустимый ток нагрузки 7,5 А;

– зелено-желтый провод разъема X1 подк лючите к лампам указателей
поворота (другой борт). Предельно допустимый ток нагрузки 7,5 А.

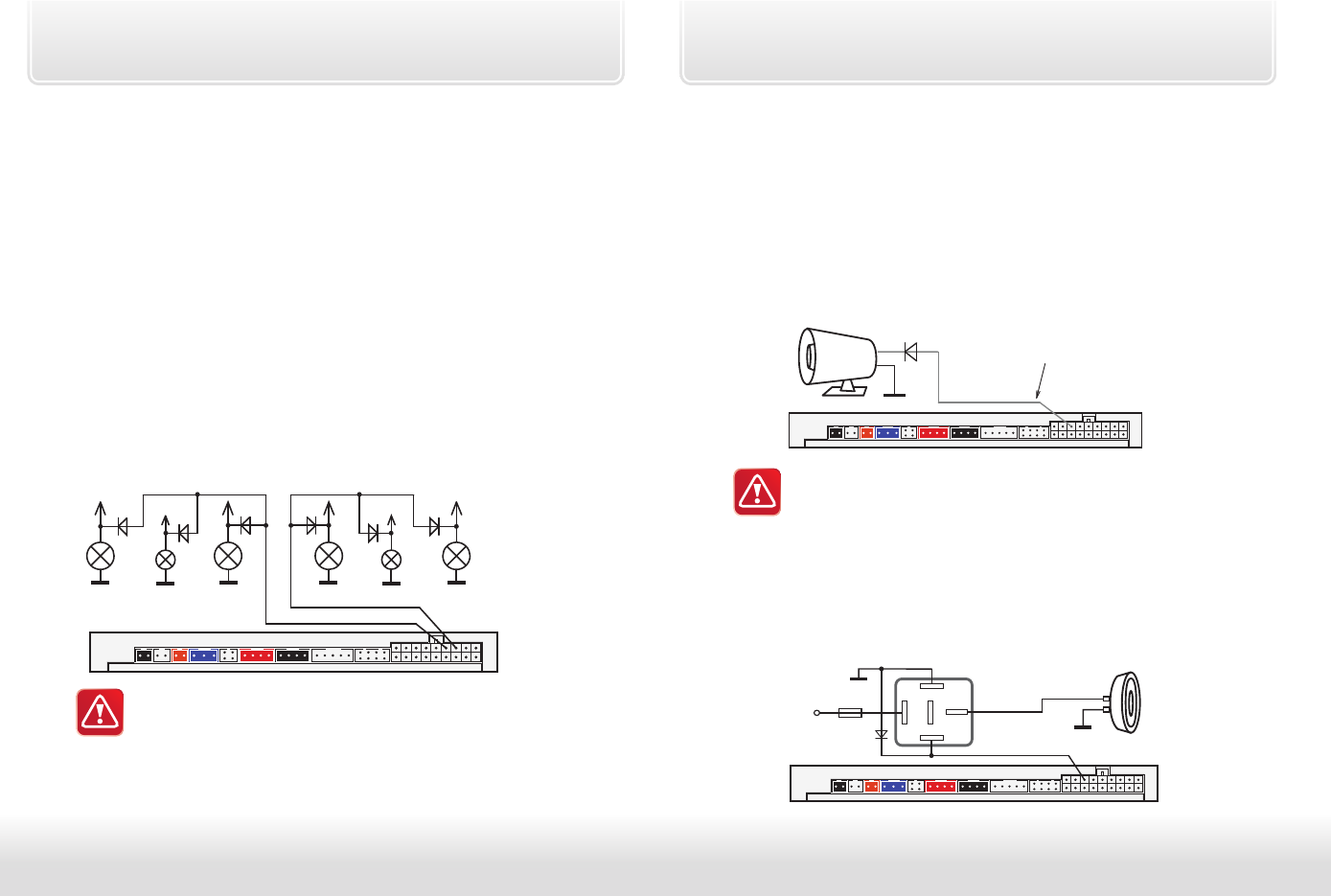

Если в штатной проводке автомобиля для указателей поворота
задействовано больше проводов (4 или 6), то необходимо использовать
диодную развязку:

зелено-черный
зелено-желтый

VD6

VD5

VD4

VD3

VD2

VD1

ɏ

Выходы управления световыми сигналами (зелено-черный и
зелено-желтый провода разъема Х1) имеют автоматическую
защиту от короткого замыкания.
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей
поворота (рекомендуется не менее 3А, например 1N5401).

Подключение звуковых сигналов

Для подк лючения звуковых сигналов используется серый провод
18-контактного разъема Х1 – положительный выход управления.
При подк лючении обычной сирены данный выход подк лючите
напрямую к цепи питания сирены, функция 6 таб. №1 при этом должна
быть запрограммирована на вариант 1 (или 2). В этом случае громкость
сигналов подтверж дения (сигналов, которые звучат при выполнении
команд с брелка) может быть отрегулирована  в главном меню
программирования (см. стр. 74).

Если сигналы сирены отсу тствуют,

то установите в цепь питания сирены дополнительный диод
(рассчитанный на ток потребления сирены) как показано на рисунке:

VD1

серый провод

ɏ

Предельный допустимый
ток нагрузки - 2 А  !

Регулировка громкости сигналов подтверж дения возможна
только при выборе вариантов 1 и 2 функции 6 таб. №1
(см. стр. 56).

При использовании автономной сирены серый провод подк лючите
к цепи управления сиреной. В цепь питания автономной сирены
рекомендуем устанавливать дополнительный предохранитель 3 А
(см. схему подк лючения на стр. 54). Регулировка громкости сигналов
подтверж дения при использовании автономной сирены

невозможна!

При использовании к лаксона для функции 6 таб. №1 следует выбрать
вариант 3 (или 4), а к лаксон подк лючить через развязывающее реле:

серый провод

VD1

86

30

85

87

ɚ

+12В

15 А

ɏ

клаксон
