Дополнительный канал 3 (функция 15, таб. №1)
Дополнительный канал 3 может быть использован для:
- имитации открывания двери водителя по окончании дистанционного
запуска. На некоторых моделях автомобилей после окончания
дистанционного запуска остаются вк люченными аудиосистема или
ближний свет фар. Имитация открывания двери позволяет вык лючить
эти системы;
- управления световыми сигналами. Выход доп. канала при этом может
быть подк лючен к кнопке аварийной сигнализации автомобиля.
В некоторых случаях это позволяет упростить подк лючение световых
сигналов.
Дополнительный канал 4 — реализация функций
«вежливая подсветка» и «световая дорожка»
Автосигнализация имеет выход, который может быть использован для
подк лючения к салонному освещению и реализации функции веж ливой
подсветки салона (желто-синий провод 18-контактного разъема Х1).
Диод VD2 должен быть рассчитан на соответствующий ток, который
определяется мощностью ламп освещения салона.

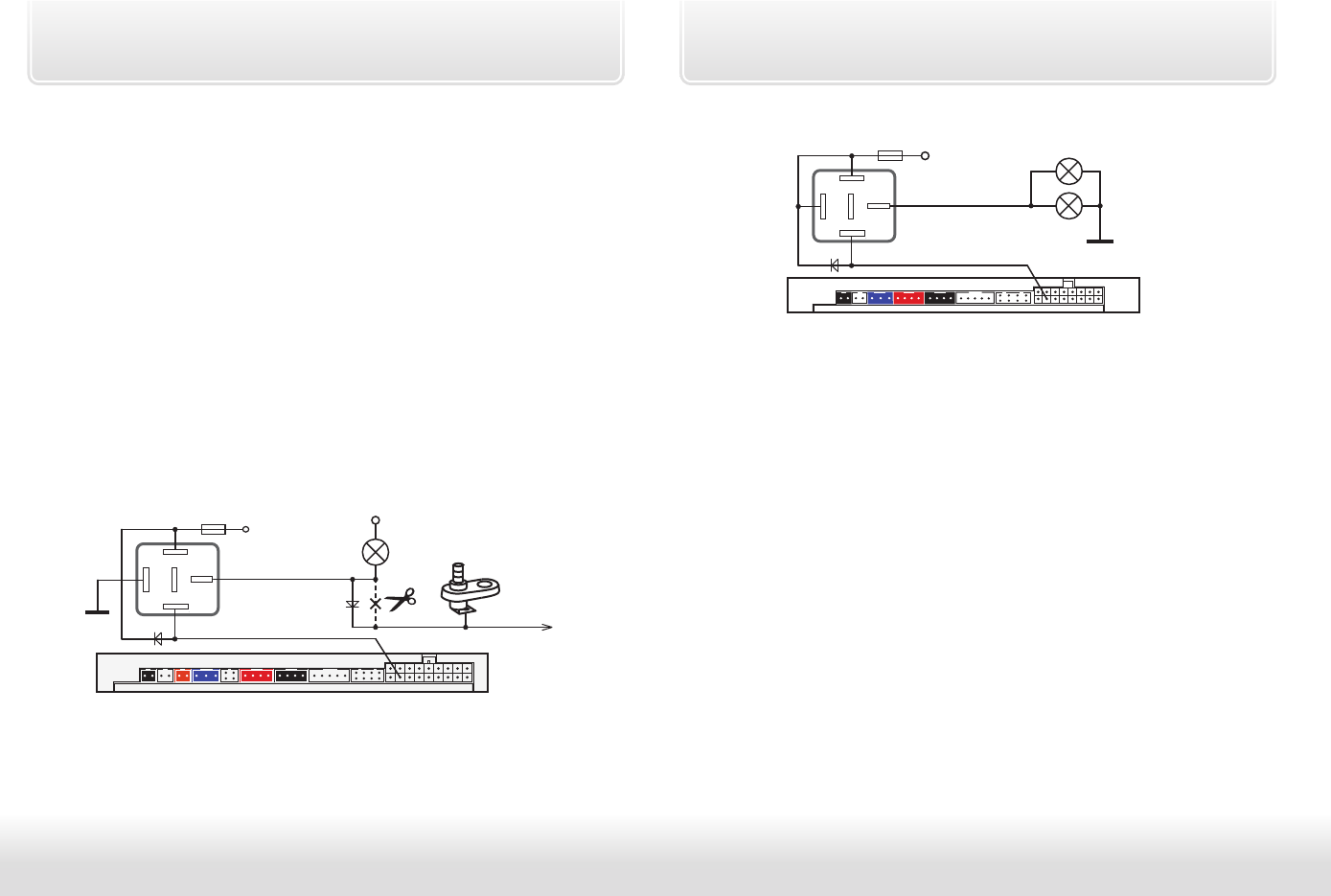

С хема реализации функции «вежливая подсветка салона»:
желто-синий провод
VD1
86
30
85
87
ɚ
+12В
1 А
+12В
лампа
салонного
освещения
концевые
выключатели
дверей
сине-черный
провод
VD2
X1
Дополнительный канал 4 так же может быть использован для
подк лючения к ближнему свету фар и реализации функции «световая
дорожка». См. схему подк лючения далее:
С хема реализации функции «световая дорожка»
желто-синий провод
VD1
86
30
85
87
ɚ
+12В
15 А
лампы
ближнего
света
фар
X1
Подключение датчика температуры двигателя
Датчик температуры двигателя подк лючается к 2-контактному разъему
X8 центрального блока. В разъем Х8 подк лючите входящий в комплект
кабель для подк лючения датчика температуры, проложите его в
моторный отсек и соедините с датчиком температуры.
Место соединения тщательно изолируйте.
Рекомендации по размещению датчика см. на стр. 13.
Подключение модуля обхода штатного
иммобилайзера
В большинстве современных автомобилей прису тствуют штатные
иммобилайзеры. Штатный иммобилайзер препятствует запуску
двигателя без к люча или запуску с использованием к люча, который в
него не прописан. Поэтому при автозапуске необходимо обеспечить
имитацию считывания к люча штатным иммобилайзером. Для
реализации такой имитации можно использовать модули обхода
StarLine BP- 02 или BP- 03. Модуль представляет собой две антенны-
катушки, соединенные друг с другом, и комму тируемые с помощью
реле. Вну три одной катушки необходимо расположить к люч, а
другую надеть на замок зажигания. При автозапуске сигнализация
вк лючит реле, которое соединит обе катушки. В этот момент штатный
иммобилайзер получит сигнал от к люча и не будет препятствовать
запуску двигателя. Расположение модуля обхода должно быть
максимально скрытым.
