Подключение к CAN шине автомобиля
Перед подк лючением CAN интерфейса автосигнализации к CAN шине
автомобиля обязательно ознакомьтесь:
1) с особенностями подк лючения к CAN шине Вашего автомобиля.
Подк лючение к шине CAN осуществляется с помощью разъема Х5
(назначение выводов см. на стр. 15, 54). В зависимости от модели
автомобиля подк лючение может осуществляться как двумя, так и
одним проводом. Информацию о подк лючении и функциональных
возможностях CAN интерфейса для Вашего автомобиля Вы можете
найти на сайте
www.starline-alarm.ru
в разделе «Поддержка».
2) с разделом «Программирование CAN интерфейса»
(см. стр. 88).

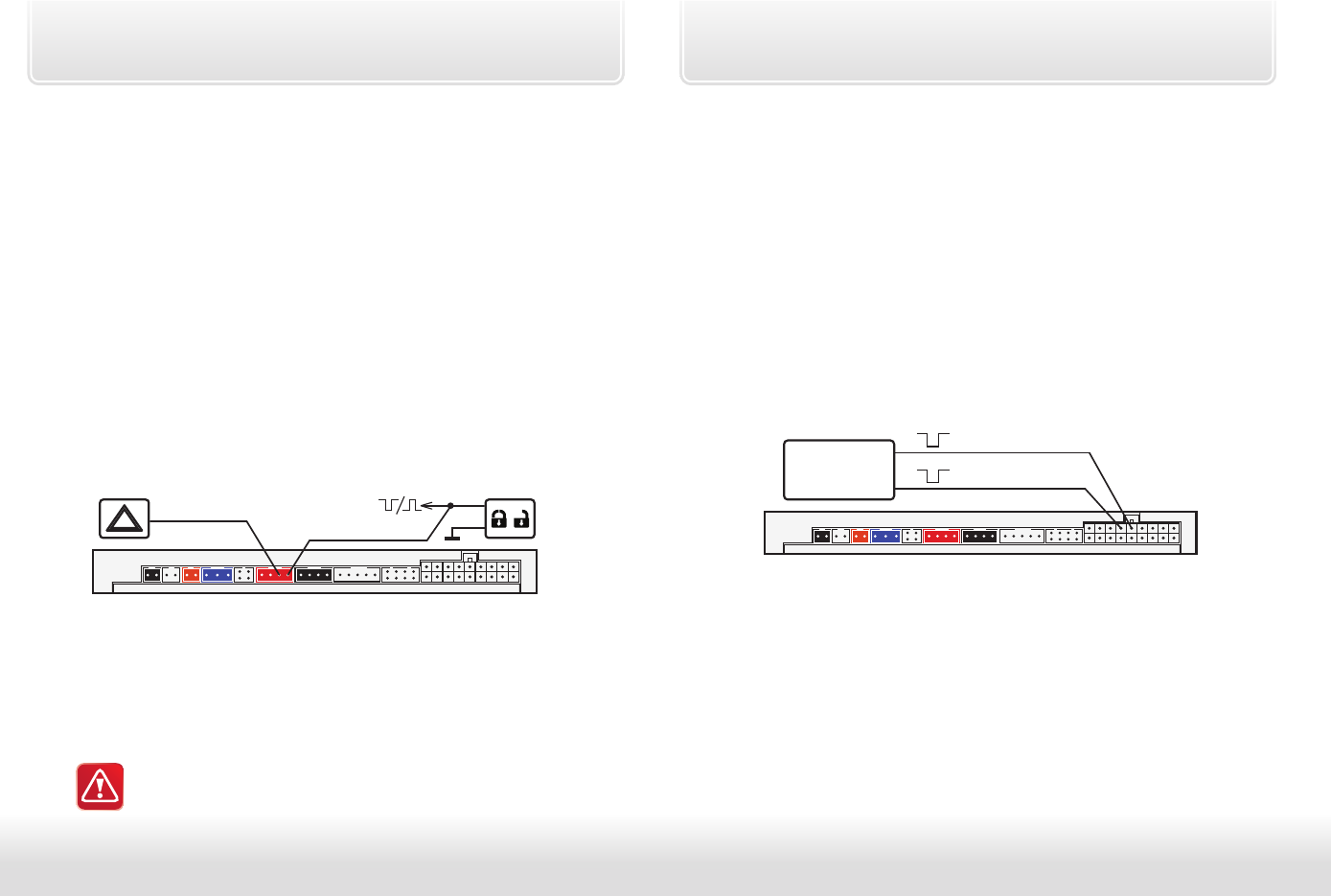

Подк лючение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать
управление ЦЗ или световыми сигналами. В этом случае можно
задействовать выходы альтернативного управления (бело-синий и
бело-красный провода разъема Х5).
ɏ
к блоку ВСМ
бело-синий
штатная однопроводная
кнопка управления ЦЗ
бело-красный
штатная кнопка управления
аварийной сигнализацией
Выходы альтернативного управления активируются автоматически
(после записи в память автосигнализации номера, соответствующего
Вашему автомобилю). Активный управляющий уровень может быть
как положительным, так и отрицательным (в зависимости от модели
автомобиля). Предельно допустимый ток нагрузки на выходе – 200 мА.
Информацию о возможности альтернативного управления и способах
подк лючения Вы можете найти на сайте
www.starline-alarm.ru
в разделе
«Поддержка».
Охранная система StarLine B94 Dialog может быть
подк лючена и БЕЗ использования интерфейса шины СAN.
Подключение к системе центрального запирания
Если в Вашем автомобиле управление центральным замком возможно
через CAN интерфейс, то каких-либо дополнительных подк лючений не
потребуется. Если управление ЦЗ невозможно ни через CAN интерфейс,
ни альтернативным способом, то следует использовать к лассические
схемы, приведенные далее.
Классическое подключение к системе центрального
запирания
Для к лассического управления центральным замком используются
два отрицательных выхода типа открытый коллектор (контакты 14 и 15
разъема Х1). Предельно допустимый ток нагрузки на выходе - 200 мА.
Длительность управляющих импульсов программируется функцией 1
таб №1 (см. стр. 56).
Cлаботочное управление центральным замком
ɏ
модуль ЦЗ
(или блок ВСМ)
зеленый провод
(команда ”открыть”)
синий провод
(команда ”закрыть”)
