StarLine B94 Dialog
52
инструкция по установке
53
Программирование охранных
и сервисных функций

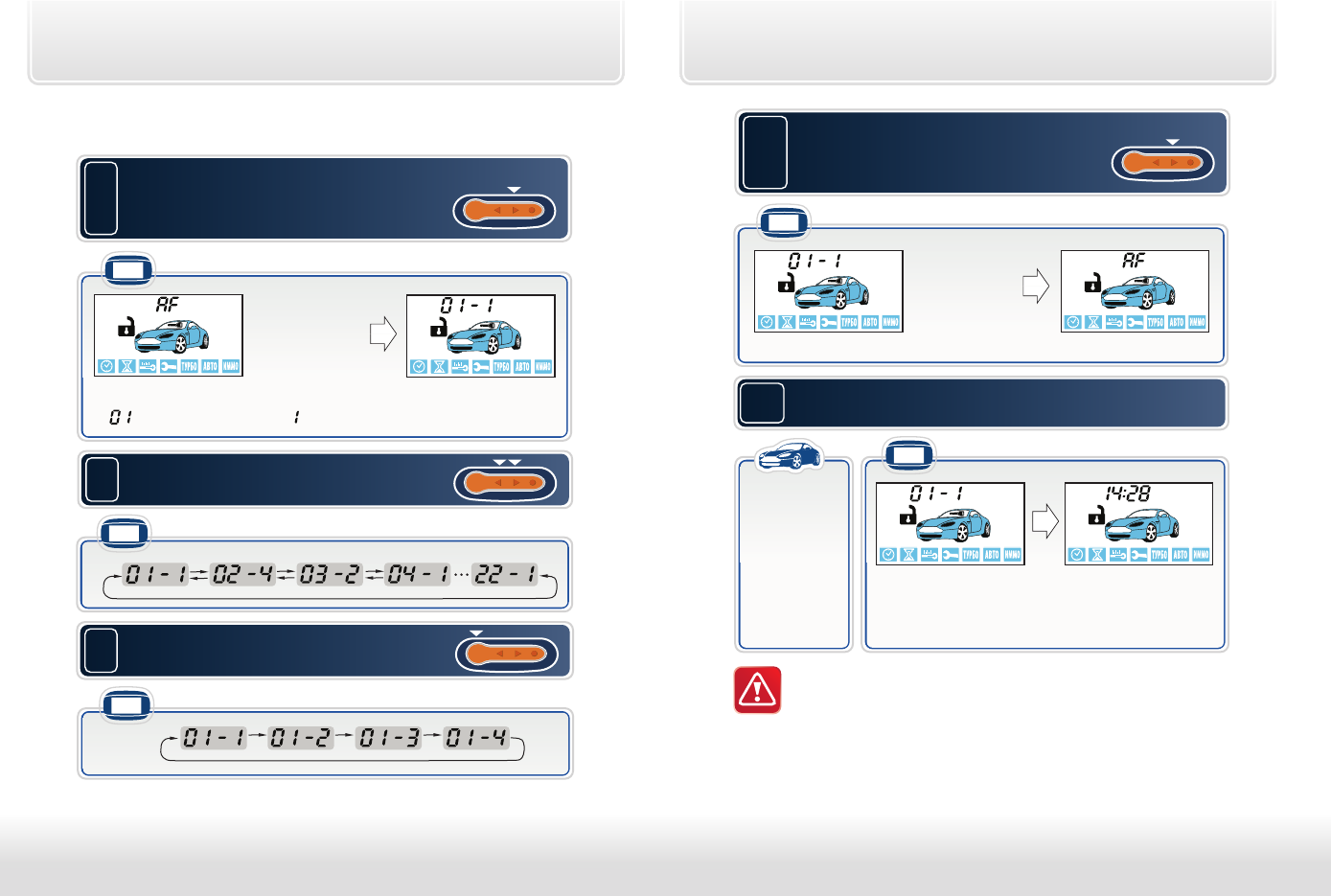

• появится индикация первой функции таблицы №1 (см. стр. 56):
– номер функции, – текущее состояние функции;
1
Войдите в главное меню программирования
функций (см. стр. 51), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;
брелок
2
короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
брелок
3
коротко нажимайте кнопку 1 для выбора
необходимого состояния функции;
брелок
• появится индикация пункта AF главного меню программирования;
4.
1
для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко:
последует
короткий
звуковой
сигнал,
брелок
• индикация
первой функции
таблицы №1.
• появится
индикация
текущего
времени.
последует
мелодичный
звуковой
сигнал.
• последует
3 световых
сигнала;
4.
2
для полного выхода из программирования функций
выключите зажигание:
брелок
Если не нажимать кнопки в течение 30 секунд и более, то
произойдет автоматический выход из программирования.
