StarLine B94 Dialog
66
инструкция по установке
67

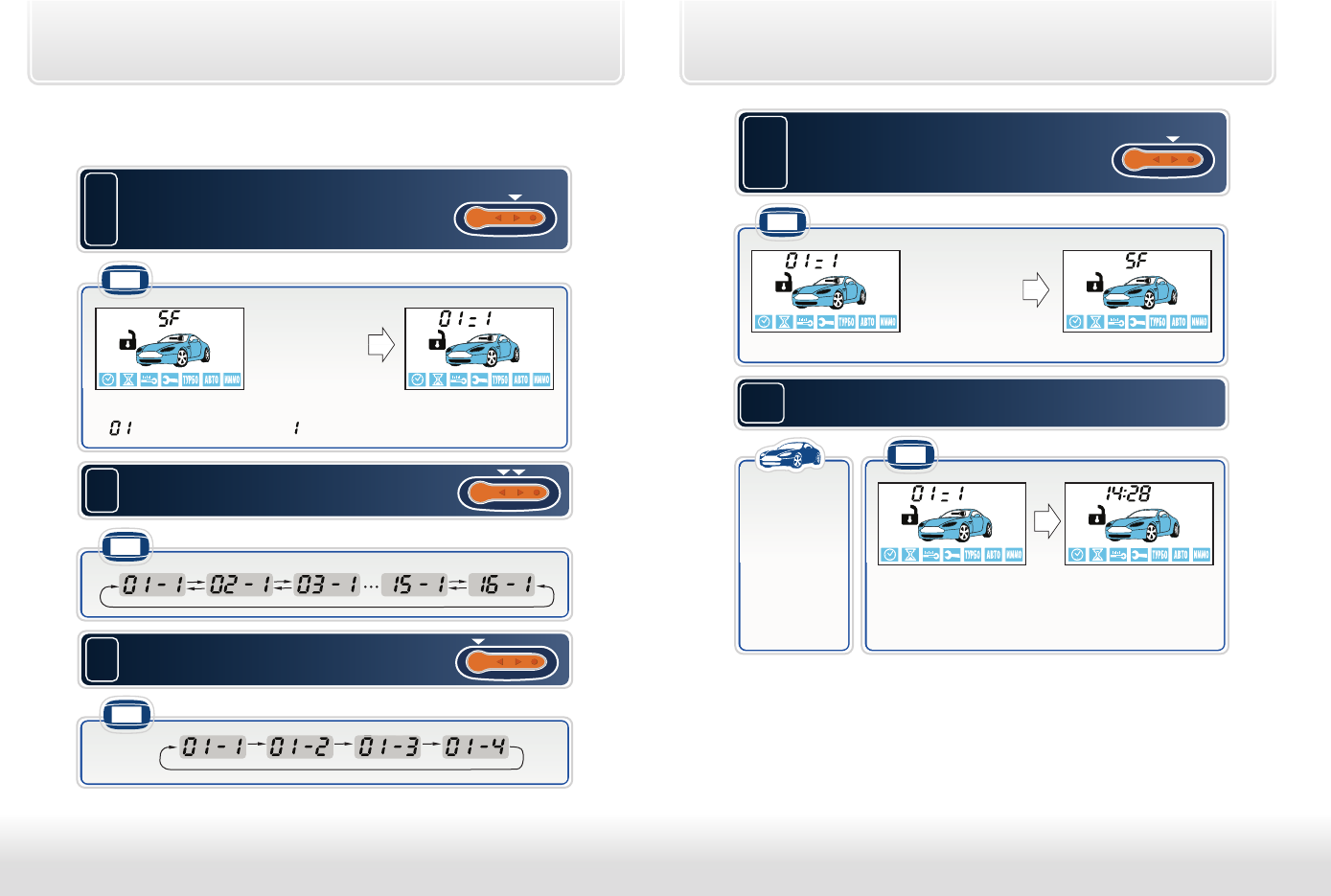

Программирование параметров
запуска двигателя
• появится индикация первой функции таблицы №2 (см. стр. 68):
– номер функции, – текущее состояние функции.
1
Войдите в главное меню программирования
функций (см. стр. 51), выберите пункт SF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал,
брелок
2
Короткими нажатиями кнопки 2 (или 3)
выберите необходимую функцию.
брелок
3
Короткими нажатиями кнопки 1 выберите
необходимое состояние функции.
брелок
• появится индикация пункта SF главного меню программирования.
4.
1
Для возврата в главное меню
программирования
нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
короткий
звуковой
сигнал,
брелок
• индикация
первой функции
таблицы №1.
• появится
индикация
текущего
времени.
• последует
мелодичный
звуковой
сигнал.
• последует
3 световых
сигнала.
4.
2
Для полного выхода из программирования функций
выключите зажигание:
брелок
