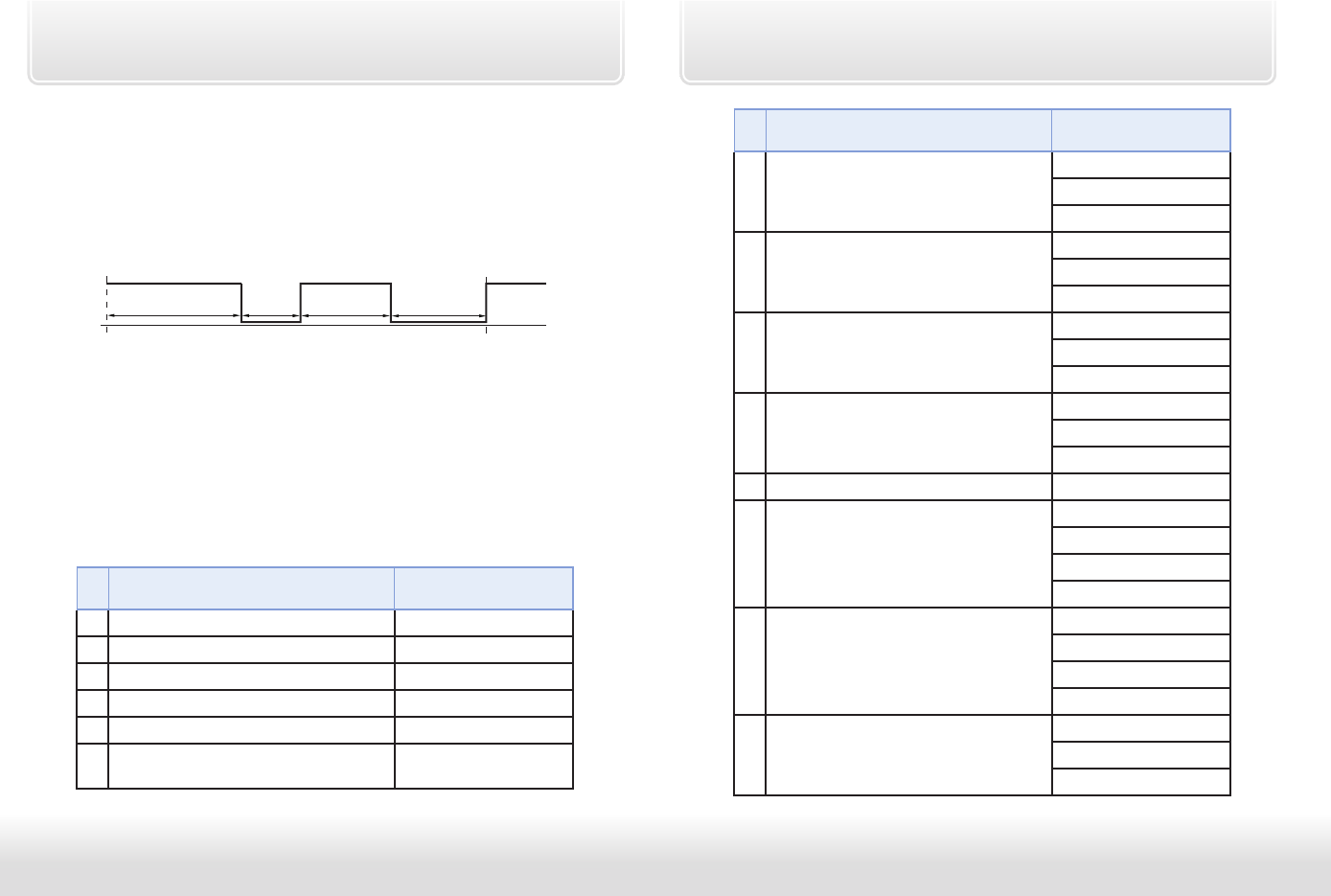

StarLine B94 Dialog
76
инструкция по установке
77
Гибкое программирование
дополнительных каналов
Гибкое программирование позволяет привязать вк лючение и
вык лючение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации
канала. В общем виде сигнал на выходе доп. канала при гибком
программировании выглядит следующим образом:
событие
включения
+12V
0V
событие
выключения
Т
1
Т
2
Т
3
Т
4
где: Т1 - задержка первого импульса относительно события вк лючения;
Т2 - длительность первого импульса;
Т3 - длительность паузы меж ду импульсами;
Т4 - длительность второго импульса.
События включения/выключения
Вк лючение/вык лючение доп. канала может происходить при
наступлении следующих событий:
Таблица событий вк лючения/вык лючения
№
Событие (вк лючения/вык лючения)
Возможные
условия (см. стр. 80)
00 Событие не выбрано (отсу тствует)
0 - условия отсу тствуют
01
Команда активации канала с брелка
0 - условия отсу тствуют
02 Вк лючение охраны
0 - условия отсу тствуют
03 Вык лючение охраны
0 - условия отсу тствуют
04 Вк лючение или вык лючение охраны
0 - условия отсу тствуют
05
Вык лючение охраны или вык лючение
зажигания
0 - условия отсу тствуют
№
Событие (вк лючения/вык лючения)
Возможные
условия (см. стр. 80)
06 Вк лючение зажигания
0 - условия отсу тствуют
1 - охрана вк лючена
2 - охрана вык лючена
07 Вык лючение зажигания
0 - условия отсу тствуют
1 - охрана вк лючена
2 - охрана вык лючена
08 Закрывание замков
0 - условия отсу тствуют
1 - охрана вк лючена
2 - охрана вык лючена
09 Открывание замков
0 - условия отсу тствуют
1 - охрана вк лючена
2 - охрана вык лючена
10
Вк лючение тревоги
0 - условия отсу тствуют
11
Вк лючение стояночного тормоза
0 - условия отсу тствуют
2 - охрана вык лючена
3 - зажиг. вк лючено
4 - зажиг. вык лючено
12
Вык лючение стояночного тормоза
0 - условия отсу тствуют
2 - охрана вык лючена
3 - зажиг. вк лючено
4 - зажиг. вык лючено
13
Запуск двигателя
0 - условия отсу тствуют
4 - зажиг. вык лючено
7 - реж. дист. запуска
