StarLine B94 Dialog

22

инструкция по установке

23

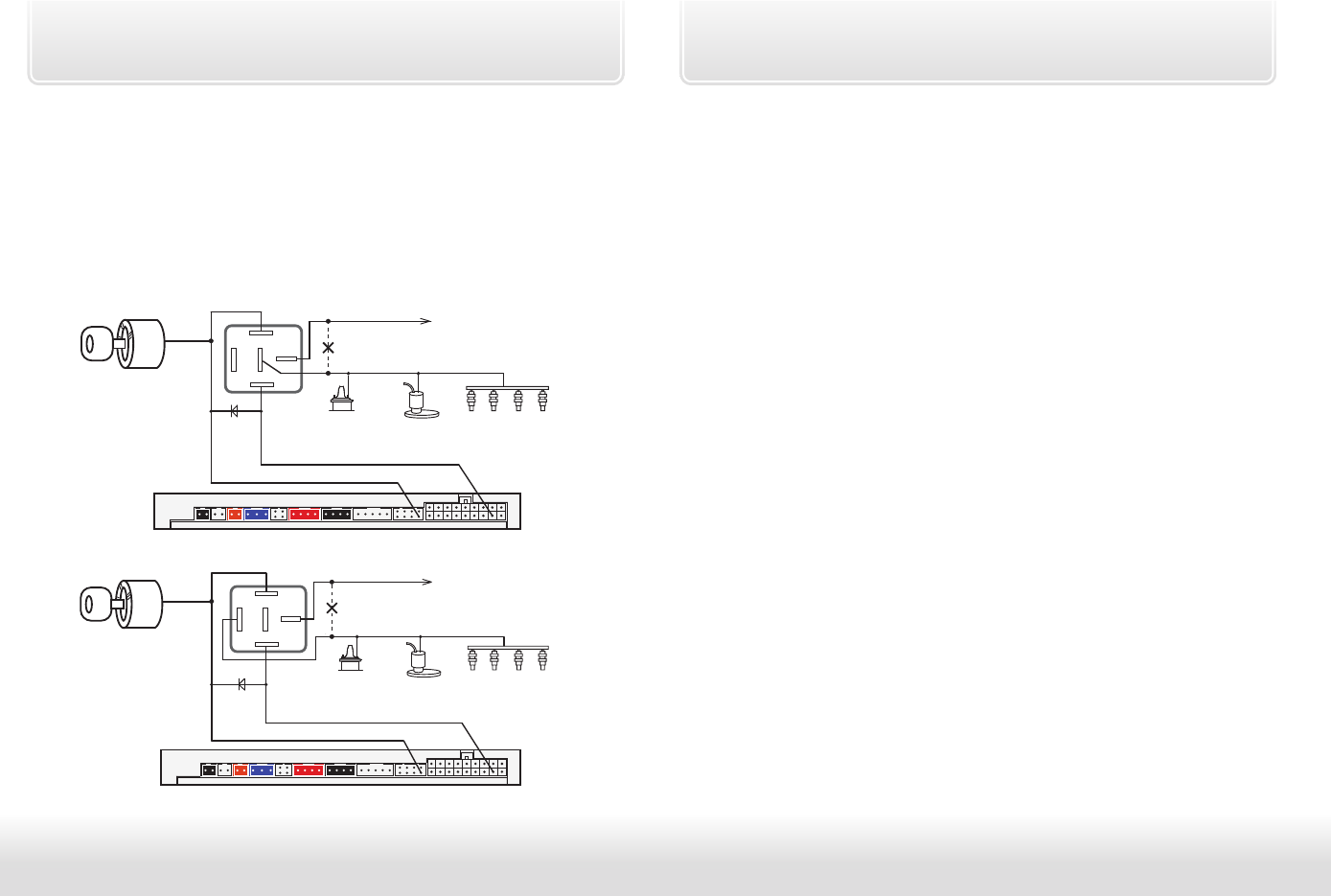

Подключение цепей блокировки двигателя

Подключение цепи блокировки двигателя
с использованием обычных реле

Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подк лючите дополнительное реле. Режим работы
блокировки - нормально разомкну тый (НР) или нормально замкну тый
(НЗ) программируется (см. фун. 10 стр. 56). Заводская установка — НЗ
режим работы. Примеры подк лючения показаны на рисунках далее:

Для нормально замкнутого (НЗ) режима работы блокировки

бензонасос

блокируемые цепи

черно-красный провод

кат ушка

зажигания

бензонасос

топливные

форсунки

VD1

                 к блоку
предохранителей автомобиля

замок

зажигания

15

желтый провод

86

30

85

87

ɚ

ɏ

Для нормально разомкнутого (НР) режима работы блокировки

бензонасос

блокируемые цепи

черно-красный провод

кат ушка

зажигания бензонасос

топливные

форсунки

VD1

                 к блоку
предохранителей автомобиля

замок

зажигания

желтый провод

86

30

85

87

ɚ

15

ɏ

Подключение входа «зажигание»

Если в Вашем автомобиле получение информации о состоянии цепи
зажигания через CAN интерфейс невозможно, то желтый провод
разъема Х2 необходимо подк лючить непосредственно к цепи
зажигания (см. схему подк лючения на стр. 54-55).

Подключение концевых выключателей

Если в Вашем автомобиле получение информации о состоянии
концевых вык лючателей дверей, капота, багажника, стояночного
тормоза, педали тормоза возможно через CAN интерфейс, то
подк лючать соответствующие аналоговые входы автосигнализации
не потребуется.

Классическое подключение концевых выключателей

Если в CAN шине Вашего автомобиля информация о некоторых
концевых вык лючателях отсу тствует, то необходимо использовать
обычные схемы подк лючения, описанные ниже.  При этом следует
программно вык лючить прием соответствующих сигналов через CAN
интерфейс (см. стр. 90).

Подключение концевых выключателей дверей

Сине-черный провод 8-контактного разъема X2 подк лючите к
кнопочным вык лючателям дверей (или к плафону освещения салона).
Полярность входа программируется функцией 17 (см. стр. 57).

В ряде современных автомобилей происходит опрос состояния
концевых вык лючателей штатными системами, что может вызывать
ложные срабатывания автосигнализации. Для устранения ложных
срабатываний необходимо использовать диодную развязку.
При наличии в автомобиле веж ливой подсветки салона так же
необходимо использовать диодную развязку.
Схемы подк лючения приведены далее.
