StarLine B94 Dialog
74
инструкция по установке
75

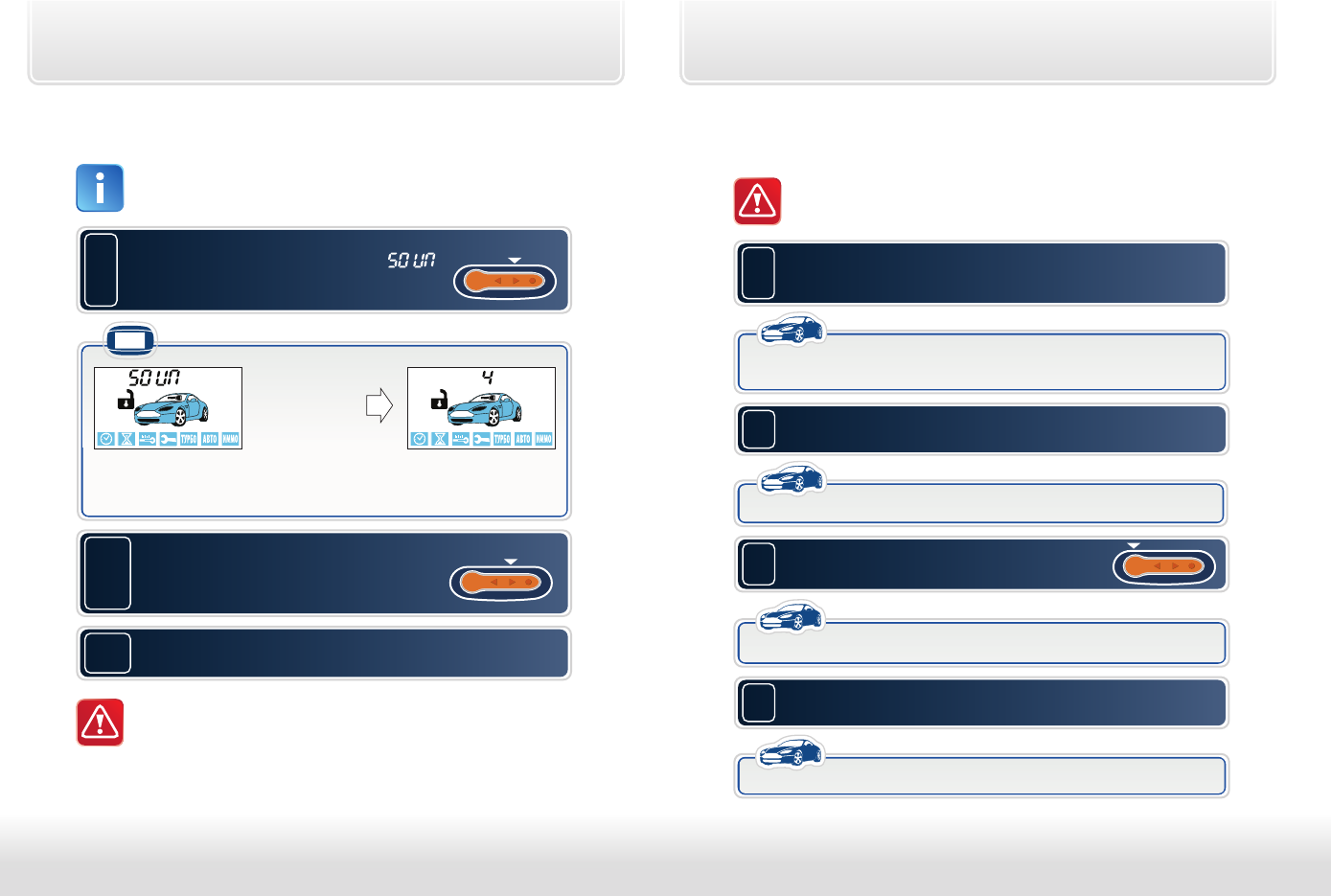

Программирование громкости сигналов
подтверждения сирены
Сигналы подтверж дения это короткие сигналы сирены,
которые звучат при выполнении команд с брелка.
• появится индикация уровня громкости сигналов подтверждения;
• короткими нажатиями кнопок 1, 2 (меньше) и 3 (больше) выберите
необходимый уровень.
1
Войдите в главное меню программирования
функций (стр. 51), выберите пункт
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал,
брелок
2.
1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко.
2.
2
Для полного выхода из программирования функций
выключите зажигание.
Регулировка громкости сигналов подтверж дения возможна
только при выборе вариантов 1 и 2 функции 6 (таб. №1, стр. 56).
При использовании автономной сирены регулировка
громкости сигналов подтверж дения
н е в о з м о ж н а!
Сброс настроек на заводские установки
Настройки всех программируемых функций при необходимости можно
сбросить на заводские установки (в таблицах отмечены серым цветом).
Внимание!
Сброс на заводские установки может привести к
невозможности как обычного, так и дистанционного запуска
двигателя из-за изменения типа блокировки (с НР на НЗ).
1
При выключенном зажигании нажмите сервисную
кнопку 9 раз для сброса таблицы №1 или 10 раз для
сброса таблицы №2 и включите зажигание:
• прозвучит 9 сигналов сирены, подтверждающих вход в режим
сброса таблицы №1 (или 10 сигналов сирены - для таблицы №2).
автомобиль
2
Нажмите сервисную кнопку 1 раз:
• прозвучит 1 сигнал сирены.
автомобиль
• 1 короткий сигнал подтвердит сброс на заводские установки.
автомобиль
3
Нажмите кнопку 1 брелка:
4
Для выхода из режима сброса выключите зажигание
или дождитесь автоматического выхода системы.
• В подтверждение выхода последует 3 световых сигнала.
автомобиль
