StarLine B94 Dialog

36

инструкция по установке

37

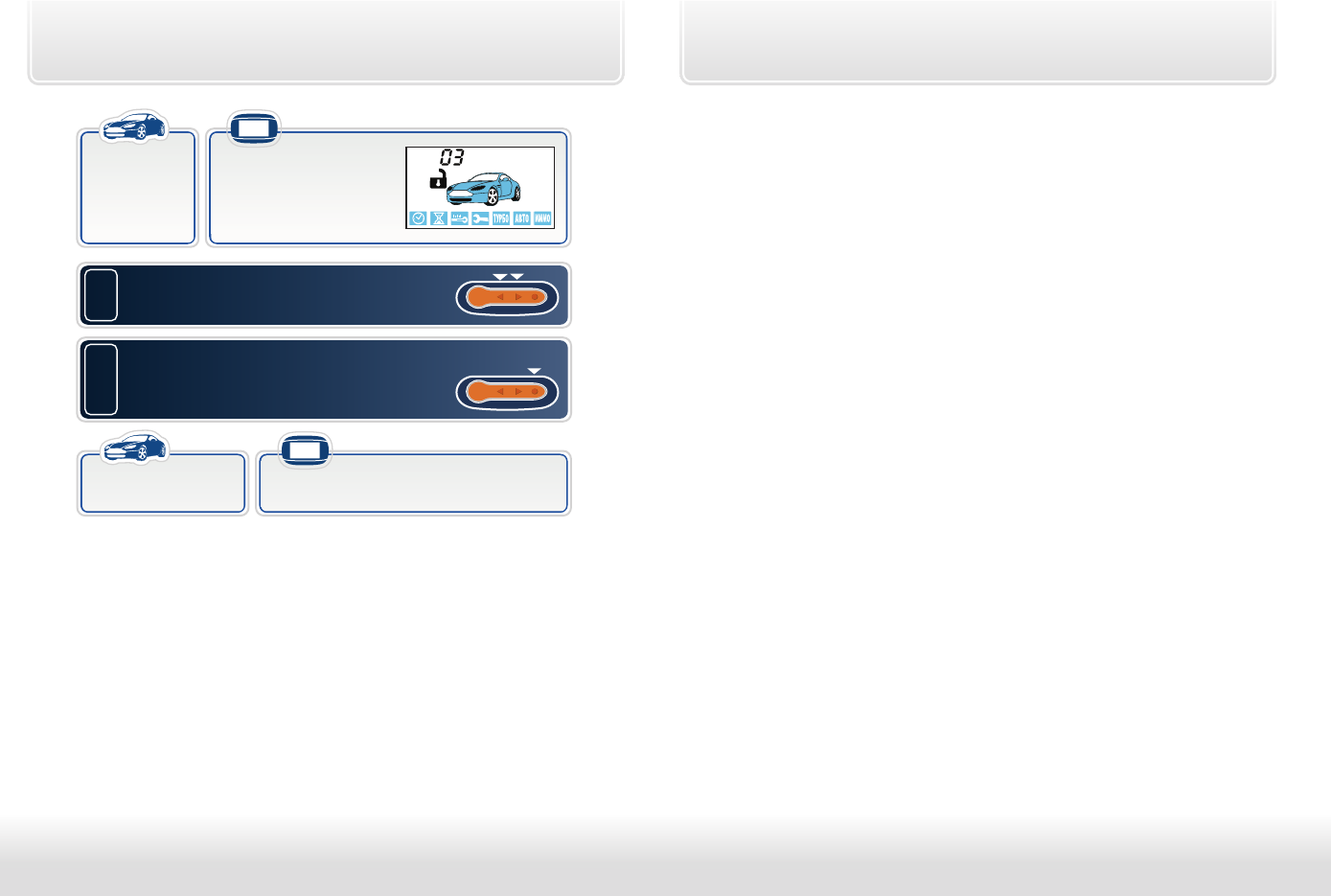

 • 3 световых

сигнала,

 • 2 звуковых

сигнала.

 • мелодичный сигнал;
 • появится значение

чувствительности
датчика наклона.

брелок

 • последует

3 световых сигнала.

 • прозвучит

   2 сигнала.

2

3

Короткими нажатиями кнопок 2 и 3

установите необходимое значение

чувствительности.

Для выхода из режима программирования

нажмите кнопку 4 длительно (до звукового

сигнала), а затем коротко, или дождитесь

автоматического выхода (через 15 сек.):

брелок

Если в течение 15 секунд не нажимать на кнопки, то произойдет
автоматический выход из режима настройки чувствительности без
сохранения изменений. Последует  4 звуковых сигнала брелка и 4
световых сигнала автомобиля.

Подключение дополнительного оборудования

Подключение охранно-поисковых GSM модулей StarLine

Если Ваша автосигнализация StarLine B94 Dialog не оснащена
встроенным GSM модулем, то при необходимости к ней можно
подк лючить внешний охранно-поисковый GSM модуль StarLine М20 или
StarLine М30. Модули подк лючаются к синему 3-контактному разъему
Х7 центрального блока автосигнализации с помощью специального
кабеля (входит в комплект поставки GSM модулей).

Подключение радиореле StarLine R2

Перед подключением необходимо выбрать один из режимов работы
радиореле (определяется состоянием петли провода, припаянной к плате
радиореле).

Неразрезанная петля задает НЗ режим работы:  срабатывание реле
    происходит в режиме охраны при включении зажигания.
Разрезанная петля задает НР режим работы:  срабатывание реле
    происходит при выключенной охране при включении зажигания.

Провод с меткой «GND»  (минус питания) соедините с массой автомобиля.
Провод с меткой «+12V»  (плюс питания) подк лючите к цепи «зажигание».

Всего в память автосигнализации можно записать до 2-х цифровых
радиореле StarLine R2.

Запись радиореле R2 в память автосигнализации

1. войдите в режим программирования охранных и сервисных функций
    автосигнализации (см. стр. 52)  и выберите требуемый вариант
    работы блокировок (вариант 3 или 4 функции 10).
    Выйдите из режима программирования функций;
2. подк лючите черный провод c этикеткой «GND» к корпусу автомобиля;
3. при вык люченном зажигании нажмите сервисную кнопку 7 раз;
4. вк лючите зажигание. Прозвучит 7 сигналов сирены, подтверж дающих
    вход в режим записи радиореле;
5. в течение 5 секунд подк лючите черный провод с меткой «+12V» к цепи
    зажигания. В подтверж дение успешной записи первого радиореле R2
    последует один     длительный сигнал сирены;
6. для выхода из режима записи радиореле вык лючите зажигание
    или подож дите 5 секунд, тогда выход произойдет автоматически.

При необходимости аналогичным образом запишите второе    радиореле.
В подтверж дение успешной записи второго радиореле последует 2
длительных сигнала сирены. Если при попытке записи радиореле в
ответ прозвучит 3 длительных сигнала сирены, это будет означать, что
радиореле уже записано в память автосигнализации.
