StarLine B94 Dialog
34
инструкция по установке
35
Настройка чувствительности датчика удара
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности предупредительного и
тревожного уровней датчика удара соответствует значение 01.
Минимальной чувствительности соответствует значение 14.
Значение 15 отк лючает соответствующий уровень датчика.
• 3 световых
сигнала,
• 2 сигнала
сирены.
• мелодичный сигнал,
• индикация чувствит.
предупредительного
уровня
датчика удара.

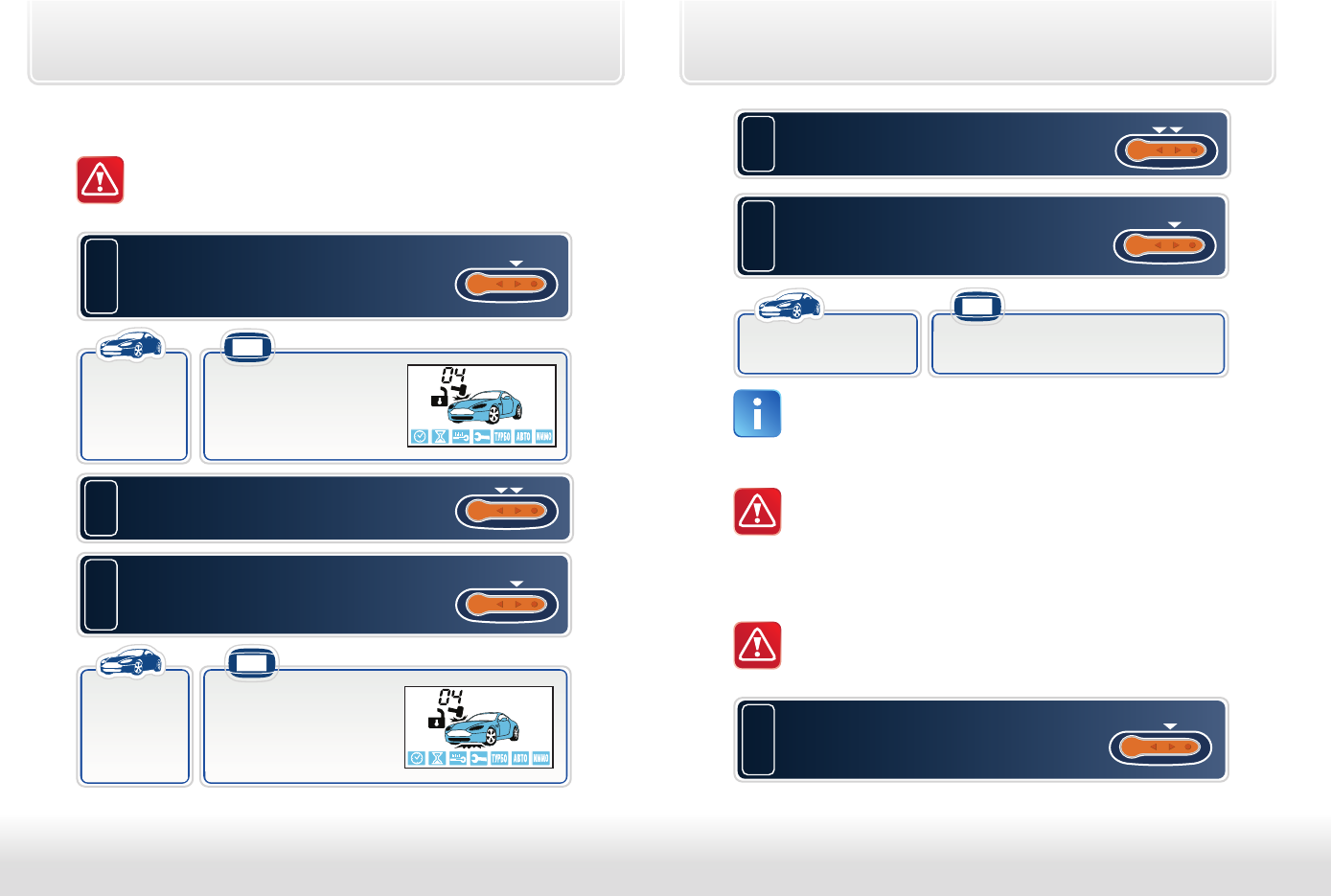

1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
2
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
3
Для перехода к установке чувствительности
тревожного уровня датчика удара
нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• последует
1 световой
сигнал.
• мелодичный сигнал;
• индикация
чувствительности
тревожного уровня
датчика удара.
брелок
4
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
5
Для выхода из режима настройки
чувствительности датчика удара нажмите
кнопку 3 сначала длительно (до звукового
сигнала), а затем коротко:
• 3 световых сигнала,
• 2 сигнала сирены.
• последует мелодичный сигнал.
брелок
Если после входа в режим настройки чувствительности
датчика удара не нажимать на кнопки брелка, то через
15 секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
Внимание!
Чувствительность тревожного уровня
датчика удара
не может быть установлена выше
, чем
чувствительность предупредительного.
Настройка чувствительности встроенного датчика наклона
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности датчика нак лона
соответствует значение 01. Минимальной чувствительности
соответствует значение 14. Значение 15 отк лючает датчик
нак лона.
1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
