StarLine B94 Dialog
38
инструкция по установке
39
Реле StarLine R2, ранее записанное в один блок
автосигнализации, невозможно записать в другой блок без
предварительного сброса R2 на заводские установки.
Для сброса StarLine R2 на заводские установки выполните следующие
действия:

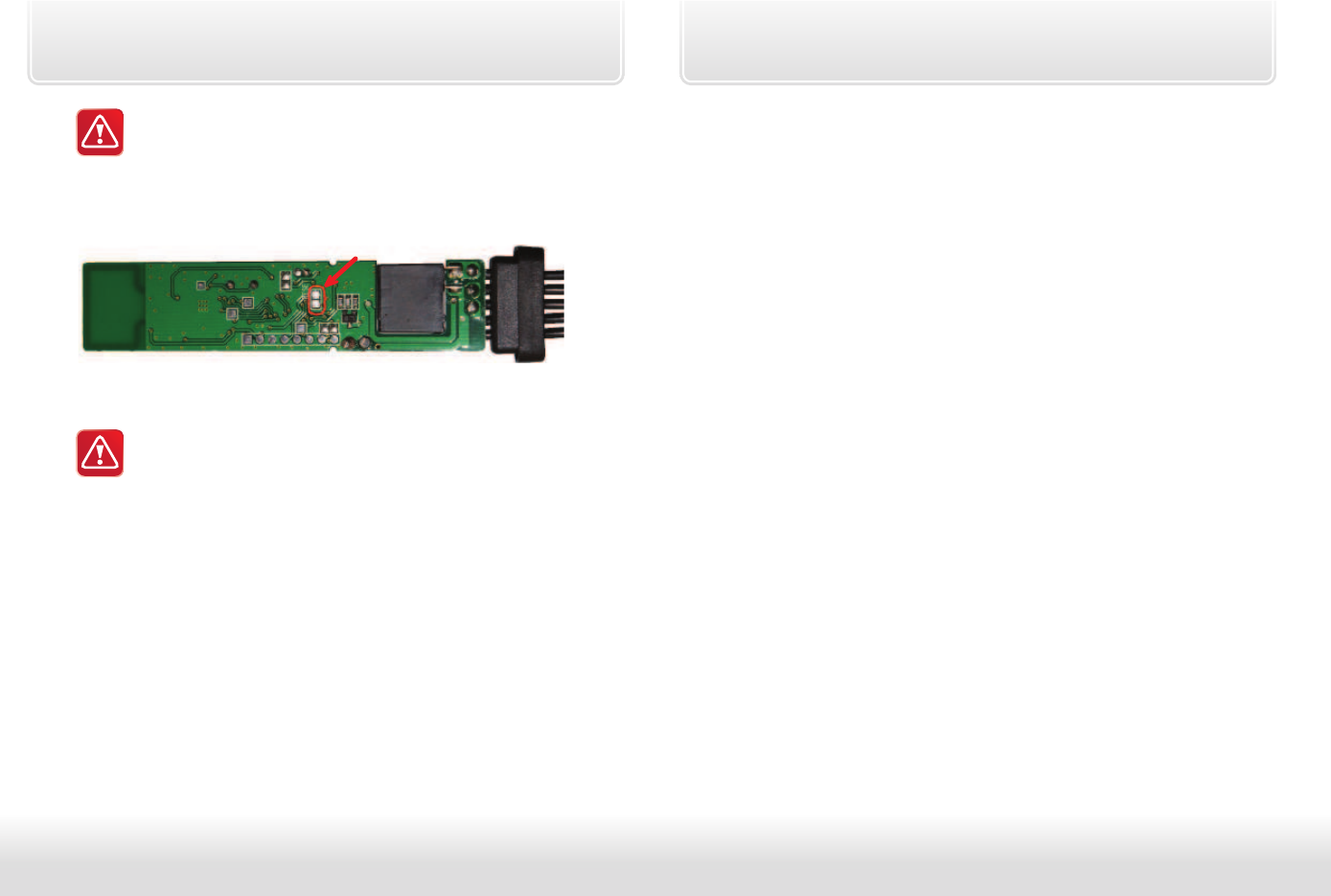

1. перед подачей питания на реле замкните меж ду собой две
контактные площадки на плате реле, отмеченные на фото;
2. на 10 секунд подайте питание на реле. После отк лючения питания
разомкните контактные площадки — теперь его снова можно
записать в память автосигнализации.
Внимание!
После записи в автосигнализацию брелков
управления необходимо восстановить привязку записанных
ранее радиореле StarLine R2. Для восстановления привязки
радиореле R2 выполните следующие действия:
– вк лючите и вык лючите зажигание 7 раз;
– нажмите сервисную кнопку 7 раз;
– вк лючите зажигание. Последует 7 сигналов сирены.
Дож дитесь 3-х световых сигналов автосигнализации и
мелодичного сигнала брелка.
– вык лючите зажигание.
Подключение GPS антенны
Подк лючите GPS антенну к 5-контактному разъему Х11. Закрепите
двухсторонний скотч с глянцевой стороны корпуса антенны. Корпус
антенны расположите горизонтально или под небольшим углом,
так чтобы над ней не находились металлические детали. Перед
окончательным закреплением антенны рекомендуем произвести
проверку качества приема сигналов GPS.
Внимание!
Наличие разъема Х11 и GPS антенны зависит от варианта
комплектации Вашей автосигнализации.
Реализация запуска двигателя
Выбор типа коробки передач
Тип КПП программируется функцией 15 таб. №2 (см. стр. 69).
Подключение цепей запуска двигателя
Провода 5-контактного разъема силового модуля должны быть
подк лючены в соответствии с рекомендациями, изложенными ниже.
Подключение силового модуля на автомобилях с ключом
зажигания
Красный провод
— плюс питания (+12 В) - рекомендуется подк лючить
непосредственно к аккумулятору автомобиля. При подк лючении к
аккумулятору необходимо использовать провод сечением не менее
6 мм
2
. Если прямое подк лючение к аккумулятору невозможно, то для
подк лючения выберите штатный провод электропроводки автомобиля
соответствующего сечения. При этом необходимо учесть, чтобы
номинал штатного предохранителя этой цепи был не менее 30А. Так же
можно подк лючиться к проводу питания монтажного блока, блока
управления кузовным оборудованием (BCM) или замку зажигания.
Желтый провод
— силовой выход для вк лючения зажигания
- подк лючите к к лемме «зажигание» (IGN) замка зажигания.
Зеленый провод
— программируемый силовой выход для
дублирования цепей «зажигание» (IGN) или «аксессуары» (ACC).
Синий провод
— программируемый силовой выход. Используется
для дублирования цепей «зажигание», «аксессуары», «стартер» или
для имитации нажатия педали тормоза при дистанционном запуске
на автомобилях с кнопкой «старт-стоп». Функцию 8 (таб. №2) следует
запрограммировать на требуемый режим работы, а синий провод
подк лючить к соответствующей цепи замка зажигания или к концевому
вык лючателю педали тормоза. Необходимость использования данного
выхода зависит от конкретной модели автомобиля.
Черно-желтый провод
— выход на стартер - подк лючите к цепи
управления стартером. При необходимости дублирования данной цепи
используйте дополнительное реле.
