StarLine B94 Dialog
96
инструкция по установке
97

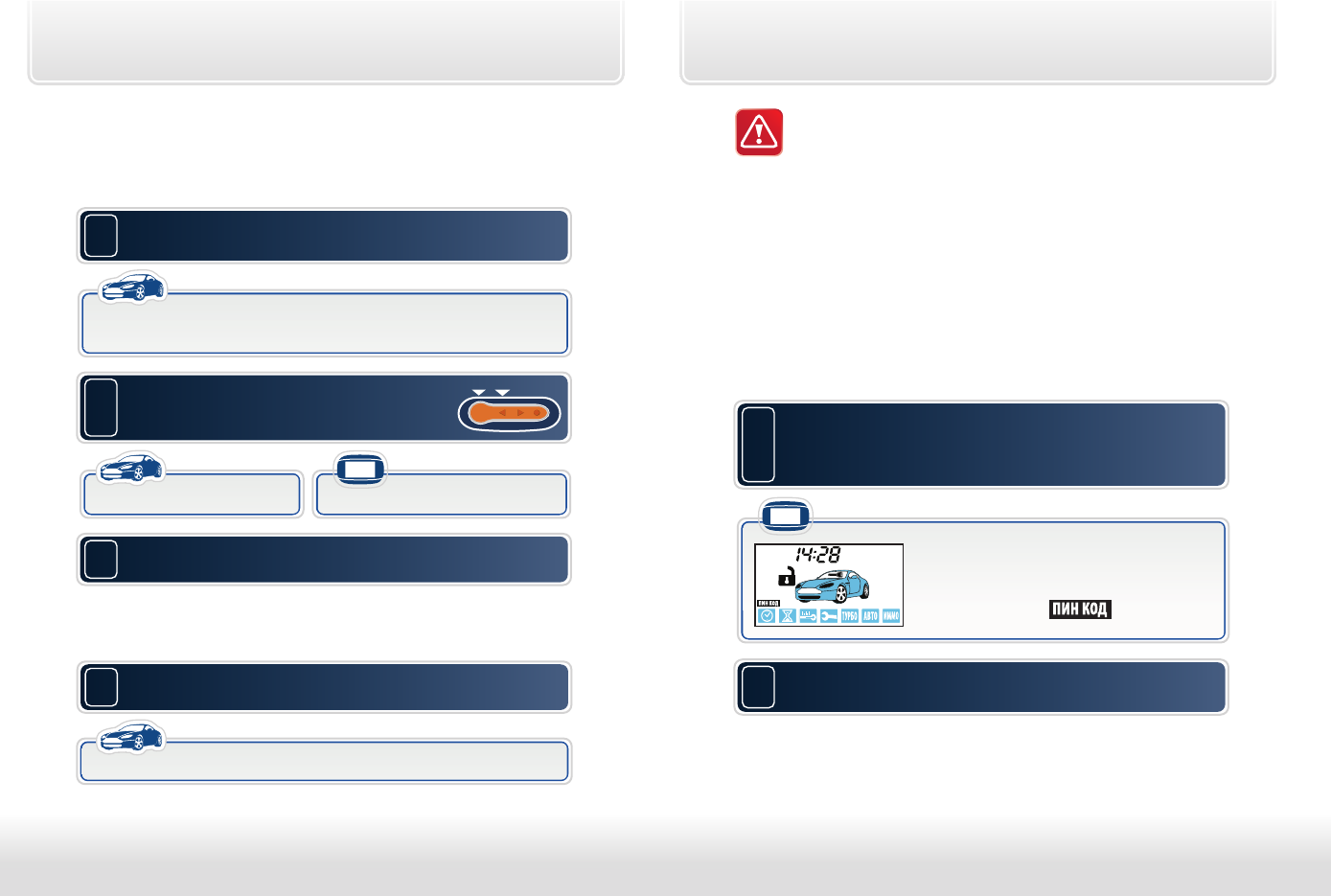

Запись брелков в автосигнализацию
Всего в память автосигнализации можно записать до 4 брелков.
Запись брелков производится при вык люченном режиме охраны
в следующем порядке:
1
при выключенном зажигании нажмите сервисную
кнопку 7 раз и включите зажигание:
• Прозвучит 7 сигналов сирены, подтверждающих вход в режим
записи брелков радиоуправления;
автомобиль
2
нажмите одновременно коротко кнопки
1 и 2 брелка (для записи дополнительного
брелка также нажать кнопки 1 и 2 ):
• прозвучит 1 сигнал сирены;
• прозвучит 1 сигнал;
автомобиль
брелок
3
повторите пункт 2 для всех записываемых брелков;
интервал меж ду записью разных брелков не должен превышать
5 секунд. Успешная запись каж дого нового брелка подтверж дается
соответствующим количеством сигналов сирены.
4
для выхода из режима записи брелков
выключите зажигание:
• в подтверждение выхода последует 3 световых сигнала.
автомобиль
Внимание!
При записи брелков в автосигнализацию все ранее
записанные брелки удаляются из памяти системы, поэтому все
брелки должны быть записаны в одном цик ле
программирования (см. пункт 3 стр. 96). Если в систему
записаны радиореле R2, то после записи брелков необходимо
восстановить привязку радиореле R2 к автосигнализации. Для
этого следует выполнить действия, описанные на стр. 38.
Программирование персонального кода
экстренного выключения охраны
Персональный код экстренного вык лючения режима охраны или
режима антиограбления может состоять из 1, 2 или 3 цифр. Каж дая
цифра кода может принимать значение от 1 до 6 вк лючительно.
Алгоритм программирования персонального кода:
1
войдите в программирование охранных и
сервисных функций (см. стр. 52) и выберите один из
вариантов персонального кода экстренного
выключения режима охраны (функция 9):
2
войдите в режим установки персонального кода;
• если для функции 9 запрограммированы
варианты 2, 3 или 4,
то на дисплее брелка
появится иконка
брелок
при вык люченном зажигании нажмите сервисную кнопку 4 раза.
Каж дое нажатие будет сопровож даться вспыхиванием светодиодного
индикатора;
