StarLine B94 Dialog
12
инструкция по установке
13

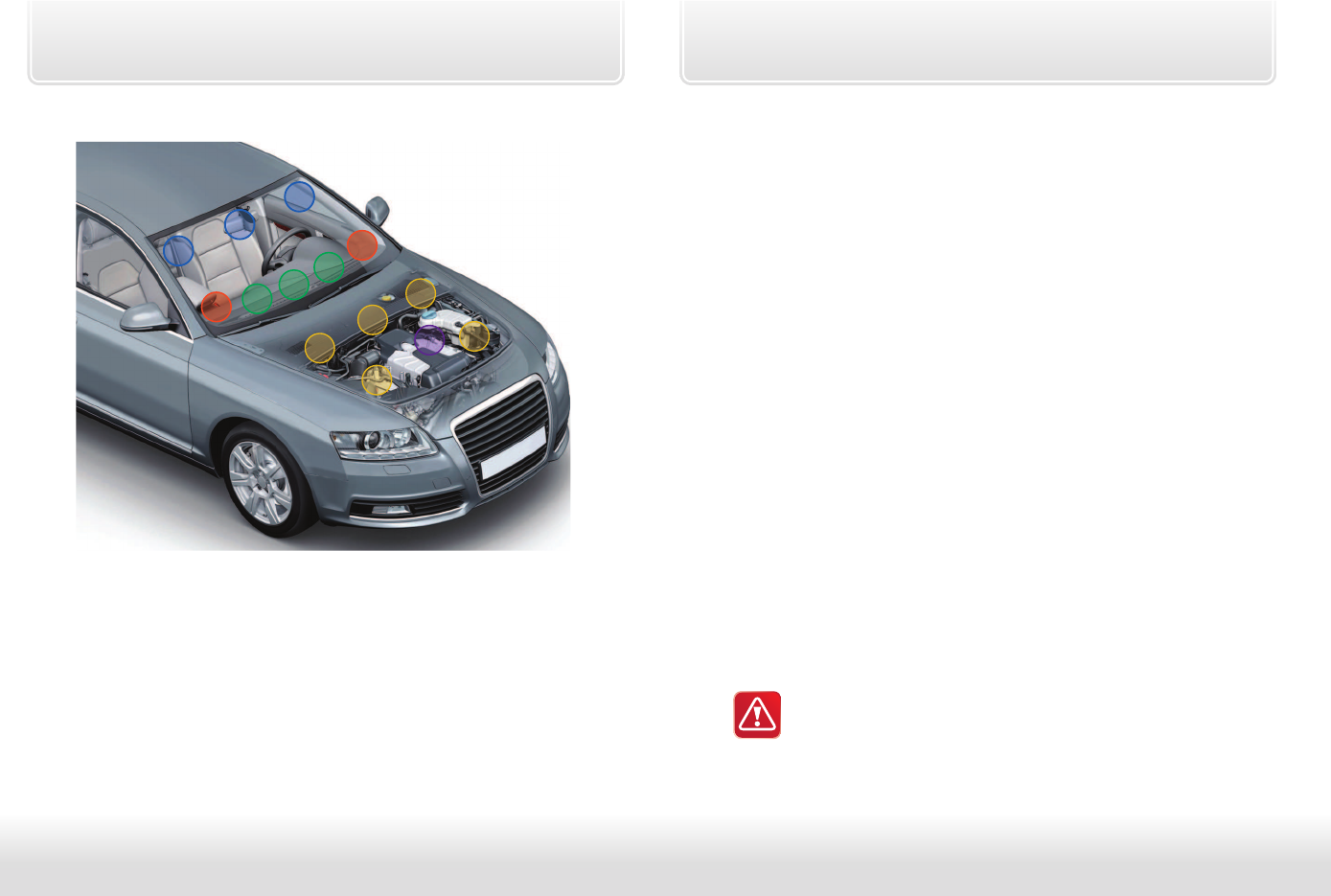

Размещение компонентов автосигнализации
3
3
1
1
1
2
2
2
4
4
4
4
4
5
Центральный блок
разместите в салоне в скрытом месте, например под приборной
панелью. Закрепите блок с помощью саморезов или пластиковых
стяжек так, чтобы иск лючить его перемещение при вибрации. При
установке следует учесть, что в центральном блоке находится датчик
температуры салона, поэтому размещать его нужно как можно дальше
от источников тепла, в противном случае показания температуры могу т
отличаться от реальной температуры в салоне.
Модуль приемопередатчика
закрепите на лобовом стек ле автомобиля или под приборной панелью
так, чтобы от антенны до металлических деталей кузова, датчика дож дя
или освещенности было не менее 5 см.
В этом случае обеспечивается максимальная дальность действия
брелков. Для обеспечения надежной фиксации можно использовать
двусторонний скотч или пластиковые стяжки. Не следует размещать
модуль приемопередатчика на лобовом стек ле в местах нанесения
солнцезащитной полосы или тонировки, так как это может снизить
дальность управления и оповещения о тревогах.
В модуле приемопередатчика размещены датчики удара и нак лона.
Для предотвращения ложных срабатываний датчика удара не
рекомендуется размещать модуль приемопередатчика на пластике.
После установки модуля необходимо настроить чувствительность
датчика удара и нак лона (см. стр.34-36).
Светодиодный индикатор
закрепите в удобном месте в салоне автомобиля.
Сирену
разместите под капотом как можно дальше от источников тепла и
влаги. Рупор сирены направьте вниз, чтобы избежать попадания воды.
Убедитесь, что сирена и ее провода недоступны при проникновении
под днище и не касаются движущихся частей автомобиля. Если
установлена автономная сирена, то необходимо обеспечить легкий
доступ к замочной скважине ее отк лючения. При подк лючении
рекомендуется устанавливать дополнительный предохранитель (3 А)
для защиты цепи питания автономной сирены.
Датчик температуры
двигателя закрепите с помощью кабельных стяжек на патрубке системы
охлаж дения или с помощью имеющихся резьбовых соединений
подходящего диаметра рядом с блоком двигателя. Правильный выбор
места расположения датчика в значительной степени определяет
корректность считывания системой истинной температуры двигателя
и тем самым способствует своевременному запуску двигателя по
температуре.
Запрещается:
• сдавливать металлический корпус датчика при
креплении болтом;
• крепить датчик температуры двигателя вблизи выпускного
коллектора. Это может привести к выходу датчика из строя.
