StarLine B94 Dialog

28

инструкция по установке

29

Подключение дополнительных каналов

Дополнительные каналы (выходы) могу т быть использованы для
расширения охранных и сервисных функций автосигнализации.
Каж дый доп. канал имеет фиксированные настройки и вариант
гибкого программирования. Фиксированные настройки позволяют
быстро запрограммировать доп. канал на какой-либо типичный
вариант применения (открывание багажника, двухшаговое отпирание
замков дверей, режим «защелка»), а гибкое программирование
дает возможность в широких пределах настраивать параметры
выходного сигнала и логику  работы доп. канала (см. стр. 76). При
использовании доп. каналов следует помнить, что схемотехнически
выходы представляют собой открытый коллектор, а максимально
допустимый ток каж дого выхода составляет 200мА. При необходимости
комму тировать большие токи нагрузки следует использовать
дополнительные внешние реле.
Некоторые типичные варианты использования доп. каналов приведены
ниже.

Типичные варианты использования
дополнительных каналов

Дополнительный канал 1 — отпирание замка багажника
(функция 13, таб. №1)

Автосигнализация StarLine B94 Dialog может управлять отпиранием
багажника либо через CAN интерфейс, либо с помощью доп. канала №1.
Если в Вашем автомобиле отпирание возможно через CAN интерфейс,
то каких-либо дополнительных подк лючений не потребуется.
Информацию о возможности отпирания замка багажника через CAN
шину в Вашем автомобиле Вы можете найти на сайте

www.starline-alarm.ru

 в разделе «Поддержка».

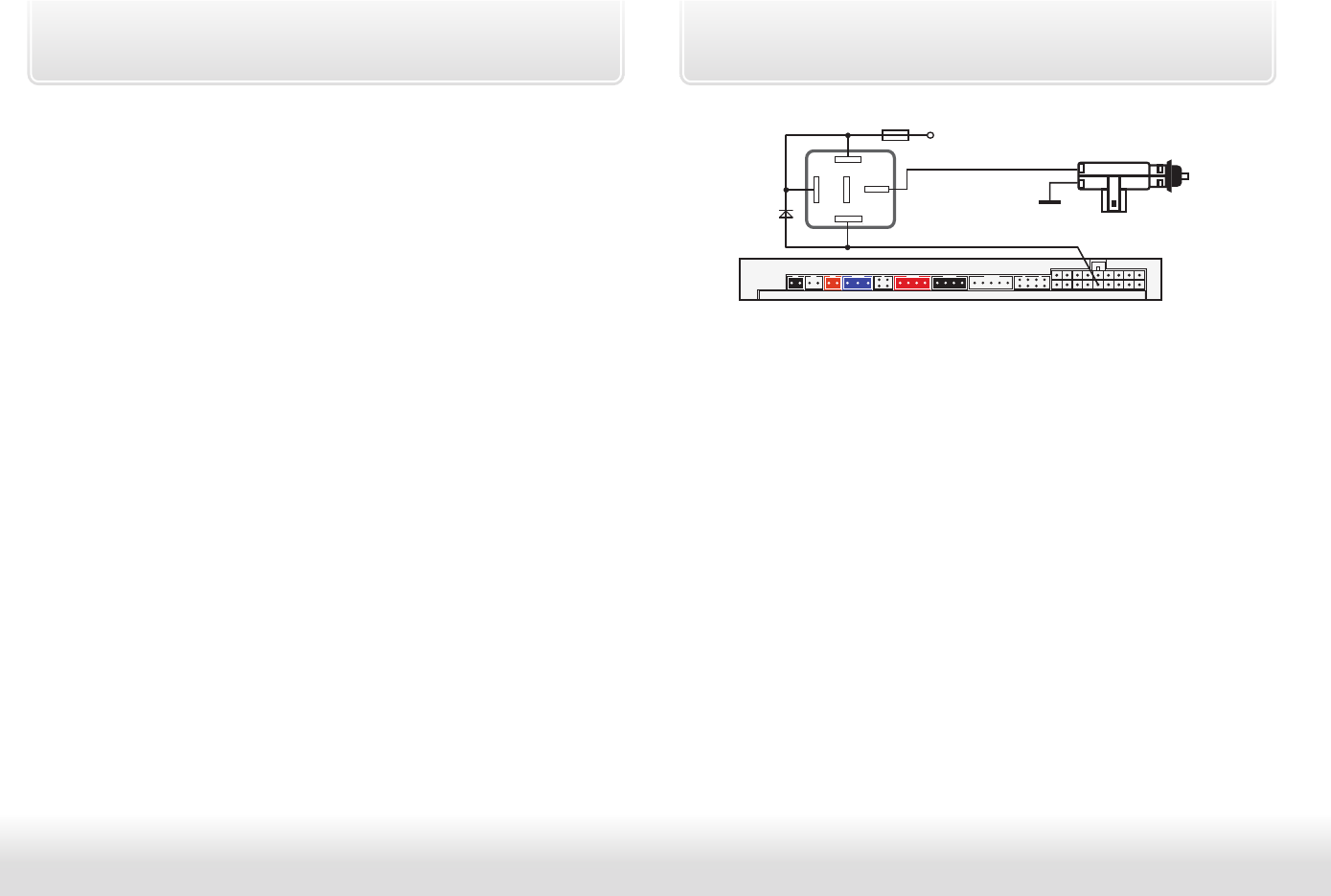

Если CAN шина автомобиля не позволяет управлять отпиранием замка
багажника, то следует использовать обычную схему подк лючения:

желто-черный провод

VD1

86

30

85

87

ɚ

+12В

7.5 А

электромеханический

замок багажника

ɏ

При подк лючении необходимо использовать дополнительное реле, а
для функция 13 таб. №1 следует выбрать вариант 1 (см. стр. 57).

Дополнительный канал 2 — двухшаговое отпирание
замков дверей (функция 14, таб. №1)

Если двухшаговое отпирание замков дверей возможно через CAN
шину Вашего автомобиля, то StarLine B94 Dialog может управлять
двухшаговым отпиранием через CAN интерфейс. В этом случае
необходимо вк лючить  функцию 14 таб №3 (см. стр. 92).
Дополнительных подк лючений в этом случае не требуется.
Информацию о возможности двухшагового управления замками
дверей через CAN шину Вашего автомобиля Вы можете найти
на сайте

www.starline-alarm.ru

 в разделе «Поддержка».

Для реализации двухшагового отпирания замков дверей без
использования  CAN интерфейса выход дополнительного канала 2
(желто-красный провод 18-контактного разъема Х1) необходимо
подк лючить согласно схеме, приведенной на стр. 21.
При этом  функцию 14 таб. №3 следует отк лючить.
