Пример программирования

На некоторых модификациях автомобилей «Ford Transit» для отпирания
замка двери грузового отсека необходимо подать в цепь управления
двойной импульс отпирания. Отпирание должно происходить по
команде с брелка. Ниже приведен пример, иллюстрирующий, как с
помощью гибкого программирования настроить доп. канал на двойной
импульс отпирания.

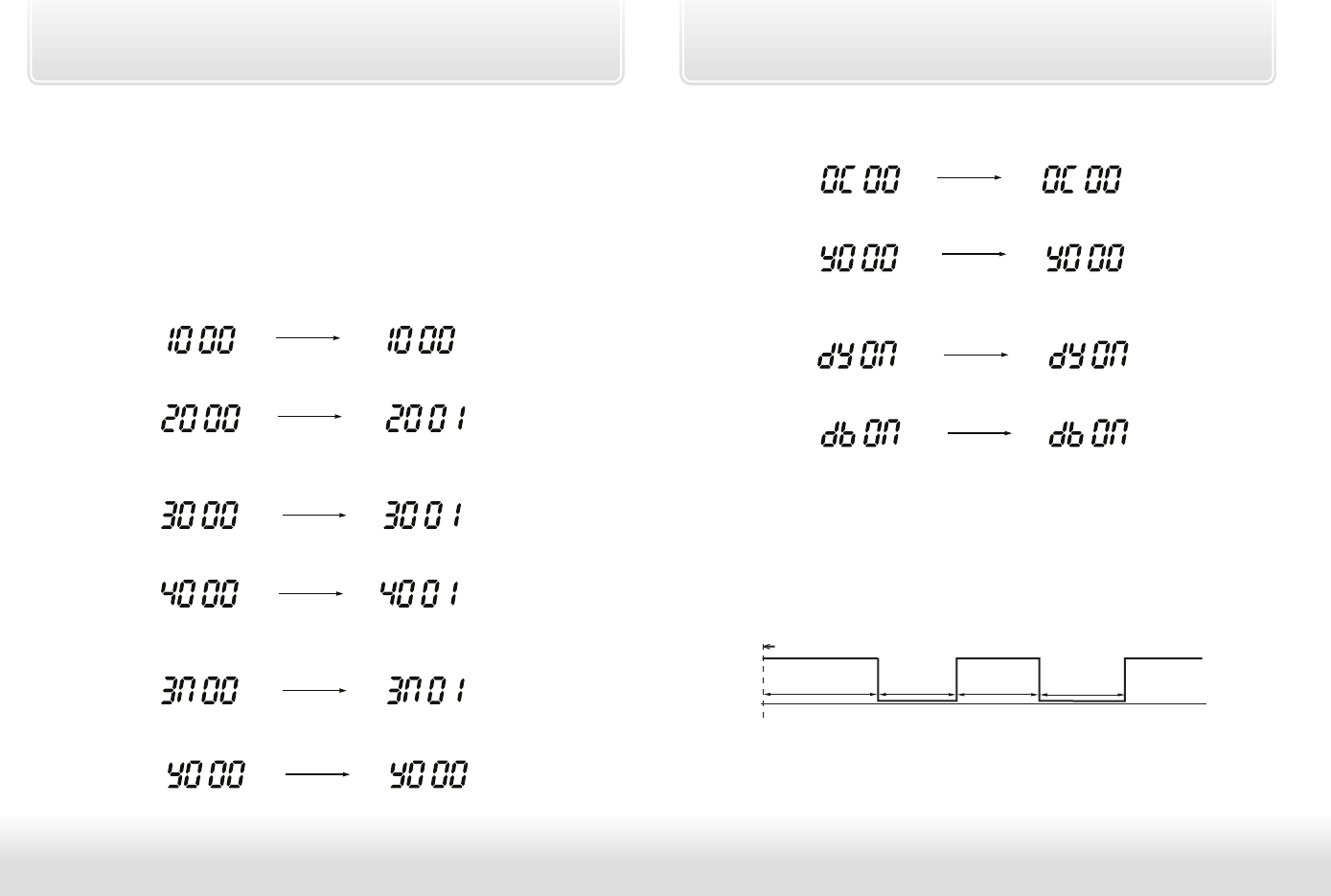

1. Войдите в таблицу программируемых охранных и сервисных функций
    и выберите, например, функцию №14, вариант 2 (доп. канал №2).
    На дисплее появится индикация времени задержки Т1.
    Оставьте время задержки первого импульса равным 000.

2. Перейдите к программированию длительности первого импульса
    (Т2). Коротким нажатием кнопки 3 задайте его длительность – 1 сек.

3. Перейдите к программированию задержки второго импульса
     относительно первого. Коротким нажатием кнопки 3 установите
     задержку, равную 1 сек.

4. Перейдите к программированию длительности второго импульса.
    Коротким нажатием кнопки 3 установите его длительность – 1 сек.

5. Перейдите к программированию события вк лючения. Канал должен
    активироваться при управлении с брелка, поэтому в качестве
    события вк лючения выберите активацию канала с брелка (01).

6. Перейдите к программированию условий вк лючения.
     Условия вк лючения оставьте  «000».

7. Перейдите к программированию события вык лючения.
    В нашем примере нет необходимости беспокоиться о вык лючении
    доп. канала, поэтому событие вык лючения оставьте «00».

8. Перейдите к программированию условий вык лючения.
     Условия вык лючения так же оставьте «000».

9. Перейдите к программированию контроля датчика удара.
    Отк лючение датчика удара на время работы доп. канала не требуется,
    оставьте его вк люченным:

10. Перейдите к программированию контроля зоны дверей.
      Отк лючать контроль зоны дверей так же не требуется.

11. Выйдите из программирования доп. канала.

12. Вык лючите зажигание для выхода из программирования функций.

13. Проверьте работу доп. канала №2:
      - подк лючите к выходу доп. канала светодиодный индикатор;
      - активируйте доп. канал №2:
        нажмите длительно (до появления звукового сигнала) кнопку 3
        брелка, а затем (отпустив кнопку 3) – коротко кнопку 1;

      - сигнал на выходе доп. канала №2 будет иметь следующий вид:

нажатие нопки брелка

задержка на

авторизацию

+12V

0V

1 сек

1 сек

1 сек

Т

4

Т

2

Т

3
