StarLine B94 Dialog
24
инструкция по установке
25

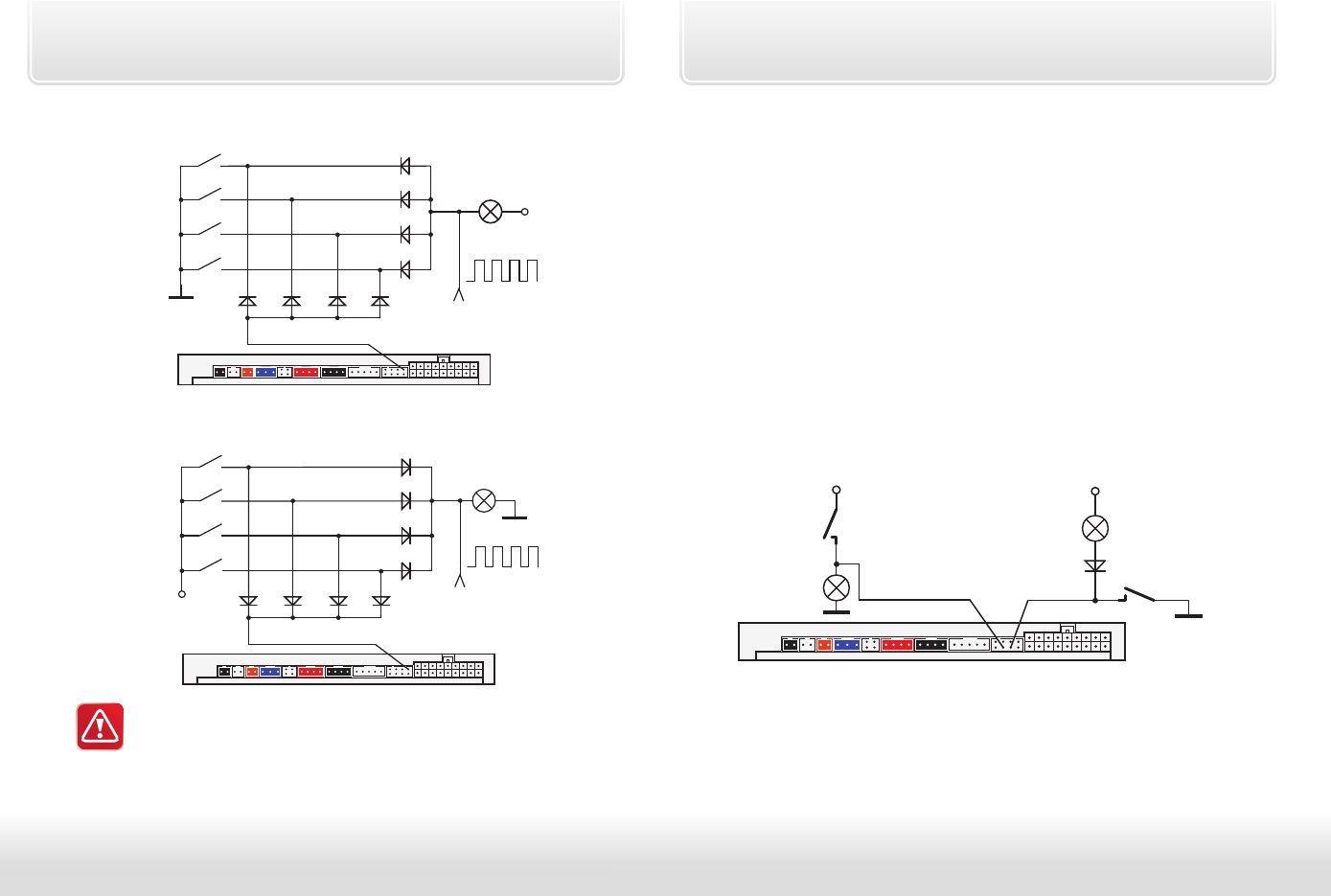

С хема диодной развязки для концевых выключателей
отрицательной полярности
вежливая
подсветка
плафон освещения
салона
VD1
VD2
VD3
VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод
ɏ
концевые
выключатели
дверей
С хема диодной развязки для концевых выключателей
положительной полярности
вежливая
подсветка
плафон освещения
салона
VD1
VD2
VD3
VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод
ɏ
концевые
выключатели
дверей
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные. Диоды VD5–VD8 должны быть
рассчитаны на соответствующий ток, который определяется
количеством и мощностью ламп освещения салона.
Подключение концевого выключателя капота
Оранжево-серый провод 8-контактного разъема X2 подк лючите к
концевому вык лючателю капота, который замыкается на массу при
открывании капота. При отсу тствии штатного концевого вык лючателя
необходимо его установить (входит в комплект автосигнализации).
Подключение концевого выключателя багажника
Оранжево-белый провод 8-контактного разъема X2 подк лючите к
концевому вык лючателю багажника, который замыкается на массу при
открывании багажника.
Подключение к стояночному тормозу и педали тормоза
Если CAN шина не передает информацию о состоянии ручного тормоза
или педали тормоза и используется непосредственное подк лючение к
соответствующим концевым вык лючателям, то необходимо запретить
прием сигналов ручного тормоза (или педали тормоза) через CAN
шину автомобиля. Для этого необходимо соответствующим образом
запрограммировать функцию 3 (или 2) таблицы №3 (см. стр. 91).
контрольная
лампа на панели
приборов
+12В
VD1
лампа
стоп -
сигналов
концевой
выключатель
педали
тормоза
+12В
концевой
выключатель
стояночного
тормоза
сине -
красный
оранжево -
фиолетовый
При подк лючении к стояночному тормозу в разрыв штатного провода
стояночного тормоза необходимо подк лючить диод VD1, а вход
автосигнализации подк лючить меж ду катодом диода и концевым
вык лючателем. В качестве VD1 может быть использован 1N4007 или
аналоги.
