StarLine B94 Dialog
32
инструкция по установке
33

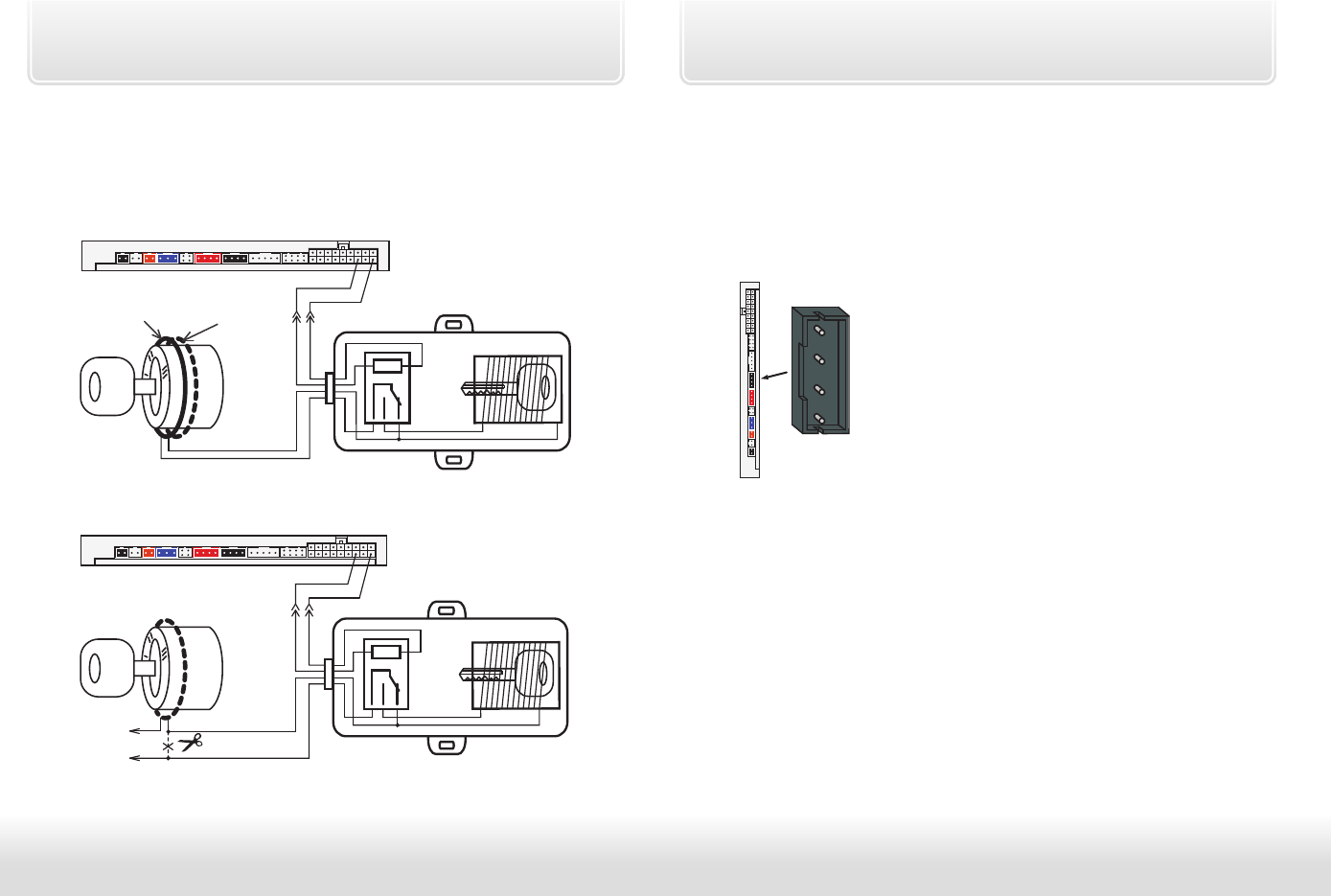

Подключение модуля обхода штатного иммобилайзера
(на примере модуля BP-02)
Для подк лючения модуля обхода используется розовый провод
18-контактного разъема Х1. Вну три модуля необходимо расположить
к люч или чип к люча. Антенна модуля одевается на замок зажигания
рядом со штатной антенной иммобилайзера.
+12B
Антенна штатного
иммобилайзера
Антенна блока
Замок
зажигания
Модуль обхода
иммобилайзера BP-02
обхода
серый
серый
черный
красный
розовый
Х1
красный
Если требуется подк лючить модуль обхода в разрыв антенны штатного
иммобилайзера, рекомендуем использовать эту схему вк лючения:
Антенна штатного
иммобилайзера
серый
серый
черный
красный
+12B
розовый
Замок
зажигания
Модуль обхода
иммобилайзера BP-02
Х1
красный
Подключение дополнительных датчиков
Датчик подк лючается к 4-контактному разъему X4 центрального блока.
После подк лючения необходимо запрограммировать функцию 4 (таб. №1)
в соответствии с используемым вариантом датчика (см. стр. 56).
В качестве дополнительного датчика можно использовать
микроволновый датчик (он сработает при проникновении в салон
автомобиля через окно), датчик нак лона, давления и другие.
Назначение контактов разъема Х4:
1)
питание датчика (+12В) .........................(красный)
2)
масса ...........................................................(черный)
3)
отрицат. вход предупредит. уровня...(синий)
4)
отрицат. вход тревожного уровня ....(белый)
Х4
контак т:
цвет провода:
Подключение сервисной кнопки
Сервисную кнопку установите в скрытом, но доступном месте и
подк лючите к 2-контактному разъему X9 центрального блока.
Подключение светодиода — индикатора состояния
Светодиодный индикатор подк лючите к 2-контактному разъему X10
центрального блока.
Подключение приемопередатчика (антенного
модуля) и настройка встроенного датчика удара и
наклона
Модуль приемопередатчика с антенной подк лючается к 5-контактному
разъему X3 с помощью кабеля, входящего в комплект автосигнализации.
Рекомендации по размещению см. на стр. 12.
