2

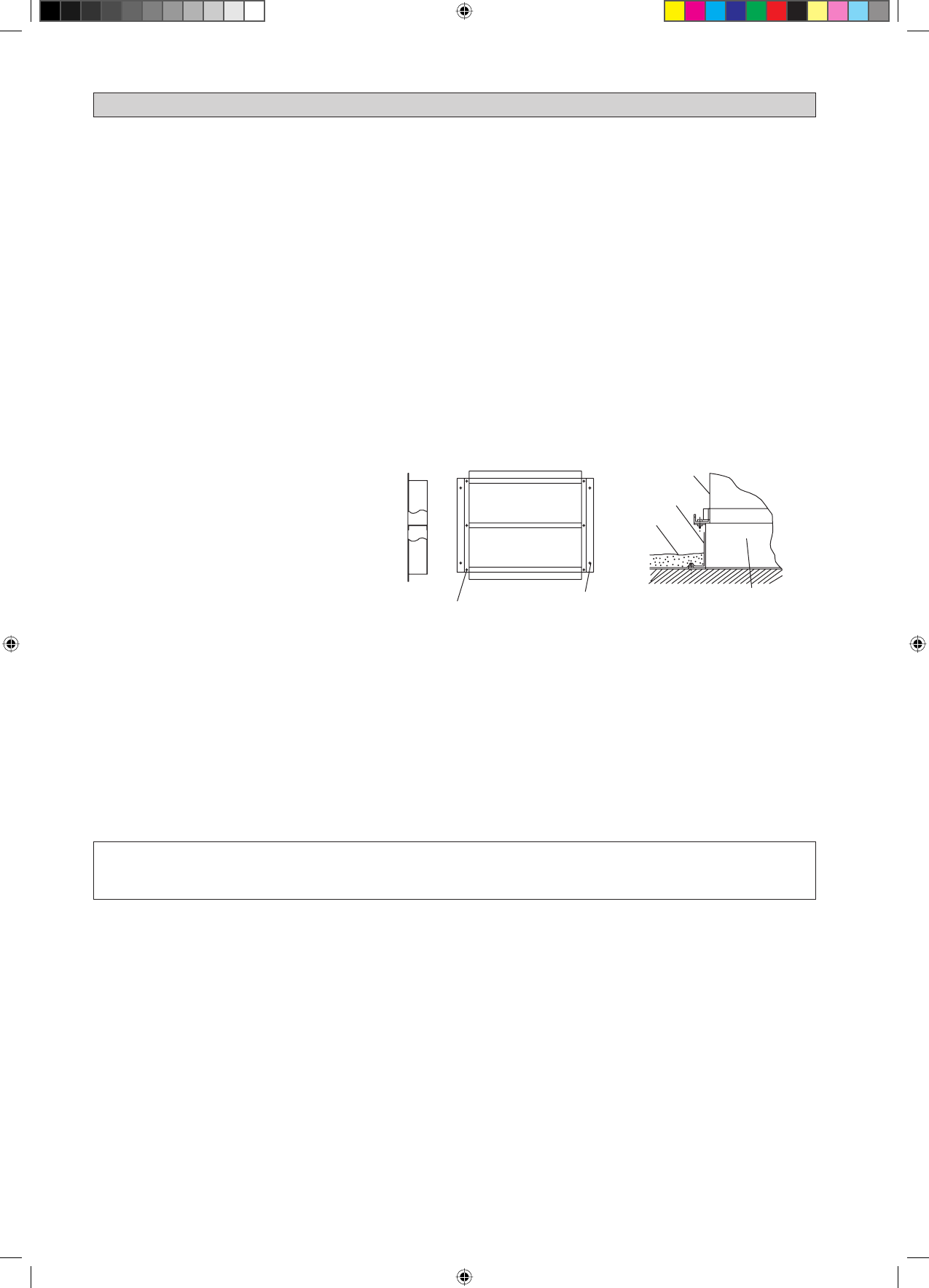

1.2  Крепление блока

1.

На рисунке показано использование
бордюра крыши для монтажа таких
блоков.

2.

Бордюр должен быть герметизирован
и закреплен на крыше с помощью
уплотнителя. Рекомендуется
герметизировать блок и бордюр крыши,
как показано на рисунке слева.

1.3  Конструкция трубопровода

Данный блок оснащен отверстиями для подачи и возврата воздуха. Соединение трубопровода с
блоком должно быть выполнено с помощью фланцев. Чтобы избежать излучения нормального шума,
трубопровод крепится непосредственно к воздушным отверстиям с помощью гибких соединений.
Для предотвращения утечки воздуха все швы трубопровода должны быть герметизированы.
На некондиционируемых участках трубопровод должен быть изолирован.
Выведенные наружу части трубопровода должны быть защищены от атмосферных воздействий.

Если трубопровод заходит с крыши, входное отверстие должно быть герметизировано, чтобы
предотвратить попадание в здание дождя, песка, пыли и т. д.
На трубе возврата воздуха должен быть установлен фильтр правильного размера.

•

•
•
•
•

•

Бордюр крыши

Бордюр крыши

Настил крыши

Блок

Герметизировать

смолой

4 -

ø

15

4 отверстия Δ15
для монтажа на
крыше

6 -

ø

15

6 отверстий Δ15
для монтажа
кондиционера

УСТАНОВКА БЛОКА

!

ОCTOPOЖHO

Запрещается устанавливать кондиционер на высоте свыше 2000м

1.1  Место установки

Установите блок таким образом, чтобы распределяемый блоком воздух не затягивало внутрь снова
(как в случае короткого замыкания воздуха на выпуске). Оставьте вокруг блока достаточно места для
проведения технического обслуживания.
При установке нескольких блоков в одном месте необходимо расположить их таким образом, чтобы один
блок не захватывал воздух на выпуске из другого блока.

Убедитесь, что на входе и выходе воздушного потока из блока нет препятствий. Удалите препятствия,
которые блокируют впуск или выпуск воздуха.

Место должно хорошо вентилироваться, чтобы блок мог втянуть и выпустить достаточного воздуха.

Рекомендуется устанавливать блок в месте, которое соответствует следующим условиям:
способность выдержать вес блока, а также изолировать шум и вибрацию;
наличие соответствующего дренажа;
блок не засыпает снегом;
отверстие для выхода воздуха не продувается сильным ветром;
выпускаемый воздух и шум при работе блока не мешают соседям;
блок располагается вне пределов досягаемости прохожих.
