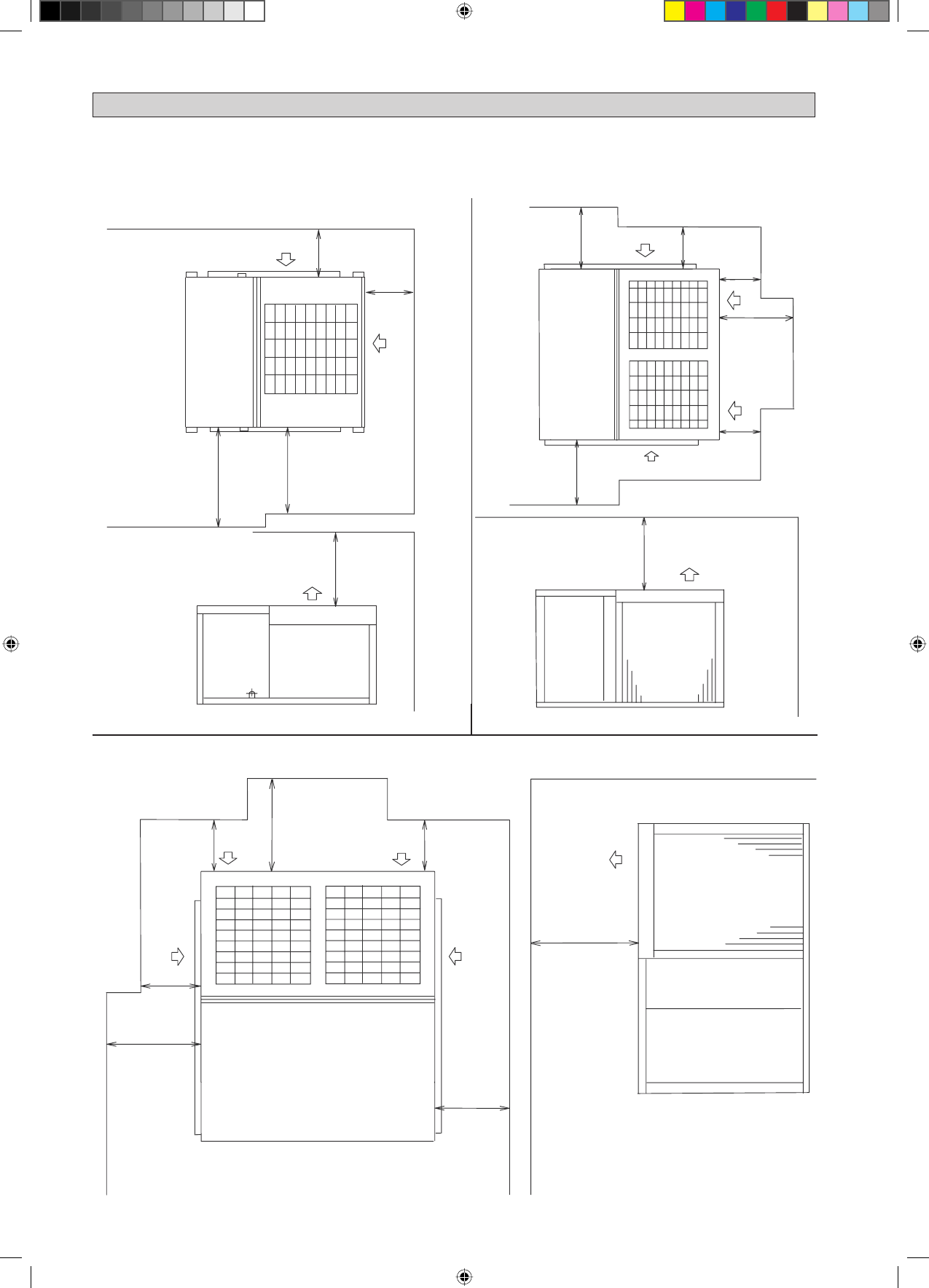

1.6  Spazio necessario intorno all’unità

(unità ; mm)
Distanza per tutti gli spazi ; vano minimo

UAT(Y)(P)60, 80, 100, 120A

Immissione di
condensatore

300

300

700

1000

1500

Serpentina
dell’evaporatore
e servizio

fi

 ltro

aria

Alimentazione del
circuito di controllo
elettrico e del servizio
compressore

Emissione di
condensatore

Emissione di condensatore

Serpentina
dell’evaporatore e
servizio

fi

 ltro aria

Serpentina
dell’evaporatore
e servizio

fi

 ltro

aria

Immissione di
condensatore

Immissione di
condensatore

(vano minimo)

1500

1000

Alimentazione

del circuito di

controllo elettrico

e del servizio

compressore

300

300

700

1000

UAT(Y)(P)150, 200A

500

(vano minimo)

UAT(Y)(P)250, 300, 360, 420A

Alimentazione del
circuito di controllo
elettrico e del servizio
compressore

1500

1000

1000

(vano minimo)

Immissione di

condensatore

Immissione di

condensatore

Serpentina

dell’evaporatore,

servizio motore

Emissione di

condensatore

(vano minimo)

1000

1000

2000

(vano minimo)

3000

(vano minimo)

INSTALLAZIONE DELL’UNITÀ
