2

1.2  Maßeinheit Unterstützung

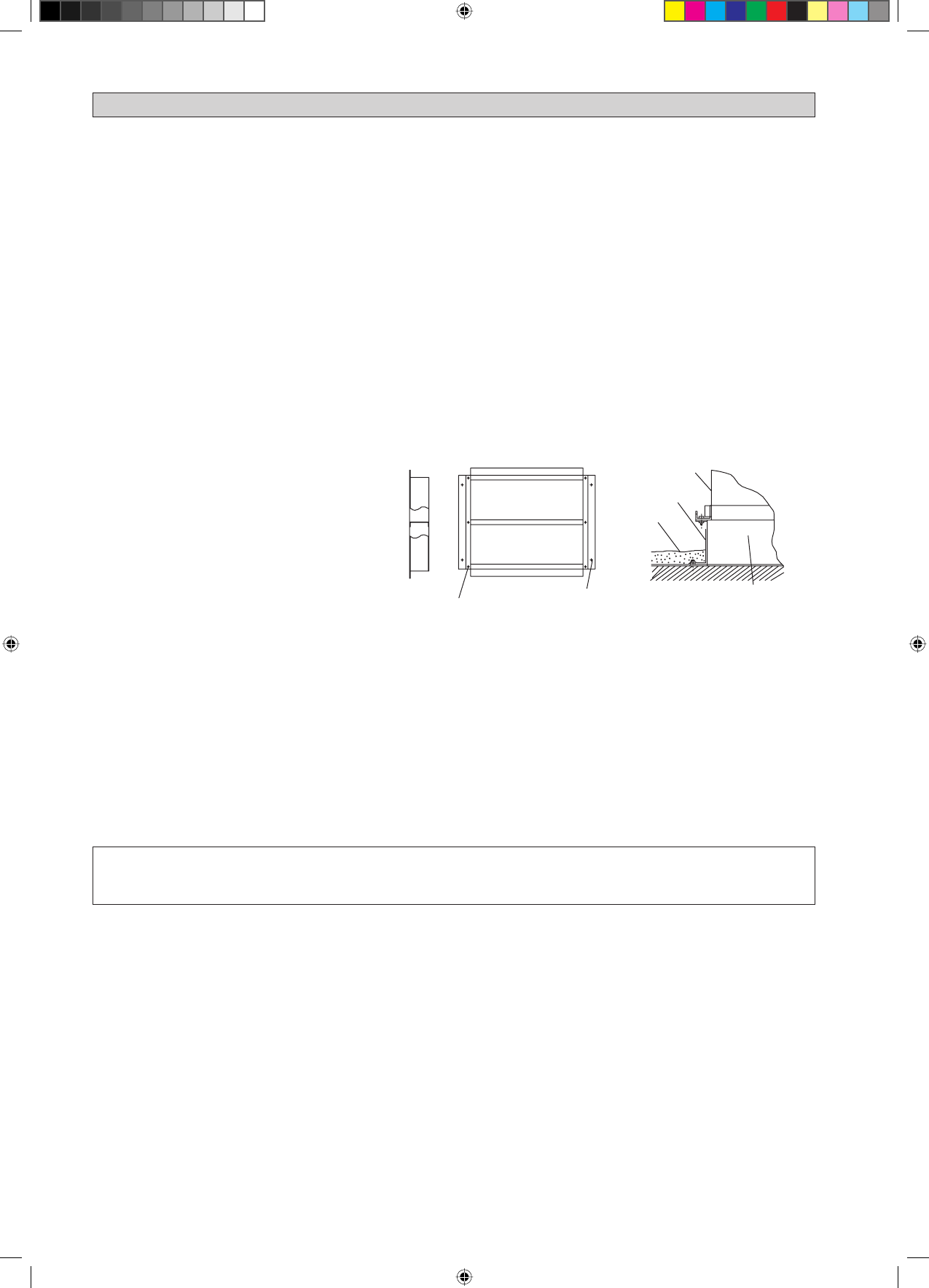

1.   Die Darstellung zeigt die Verwendung ders Roof

Curbs für die Befestigung dieser Geräte.

2.   Die Kante muss abgedichtet werden und mit dem

Dach durch Dichtungsleisten

fi

  xiert werden. Ein

Vorschlag zur Abdichtung des Geräts und des
Roof Curbs sind links abgebildet.

1.3  Leitungsverlegung

Dieses Gerät ist mit Versorgungs- und Rückluftöffnungen ausgestattet. Die Leitungsverbindung zum Gerät sollte mit
Leitungs

fl

  ansch durchgeführt werden und direkt an die Luftöffnungen mit

fl

  exiblen Leitungsverbindern befestigt werden,

um Störgeräusche zu minimieren.
Um das Entweichen von Luft zu verhindern, sollten alle Leitungsnahtstellen abgedichtet werden.
Leitungen, die nicht klimatisiert sind, müssen isoliert werden.
Leitungen die offen liegen, müssen wetterbeständig sein.

Leitungen, die durch das Dach ins Gebäude geführt werden, sollten an der Eintrittsstelle mit Dichtungsleisten abgedichtet
werden, um zu verhindern, dass Regen, Sand, Staub, usw. in das Gebäude eindringen.
Die korrekte Filtergröße muss in der Rückluftleitung eingebaut sein.

•

•
•
•

•

•

Roof Curb

Roof Curb

Dachterrasse

Gerät

Mit Teer abdichten

4 - ø15
Montierlöcher Dach

6 - ø15
Montierlöcher Gerät

INSTALLATION DES GERÄTES

!

VORSICHT

Das Gerät nicht in Höhenlagen über 2000m installieren

1.1  Aufstellort

Das Gerät ist so zu installieren, dass die abgeführte Luft nicht wieder einströmen kann (im Fall von Kurzschluss bei Abluft).
Auf ausreichenden Abstand für die Wartung rund um das Gerät achten.
Bei Installation von zwei oder mehreren Geräten an einem Ort, sind diese so zu positionieren, daß die Abluft eines Gerätes
nicht von dem anderen Gerät angesaugt wird.
Gewährleisten, dass der Luftstrom zur und von der Einheit nicht behindert wird. Jegliches Hindernis auf der
Luftansaug- oder Abblasseite ist zu entfernen.
Der Raum ist ausreichend zu belüften, damit die Anlage genügend Luft umwälzen kann.
Es wird empfohlen, das Gerät an folgendem Ort aufzustellen:-
Der Standort muss das Gewicht des Geräts tragen können und sollte zugleich eine Geräusch- und Vibrationsisolierung
bieten.
Ein Standort mit geeigneter Drainage.
Auszuwählen ist eine schneeverwehungsfreie Stelle.
Der Luftauslaß darf nicht allzu starken Winden ausgesetzt sein.
Der am Montageort entstehende Abblas- und Betriebslärmpegel darf nicht auf die Nachbarschaft störend wirken.
Ein Standort, der nicht der Allgemeinheit zur Verfügung steht.
