Italiano

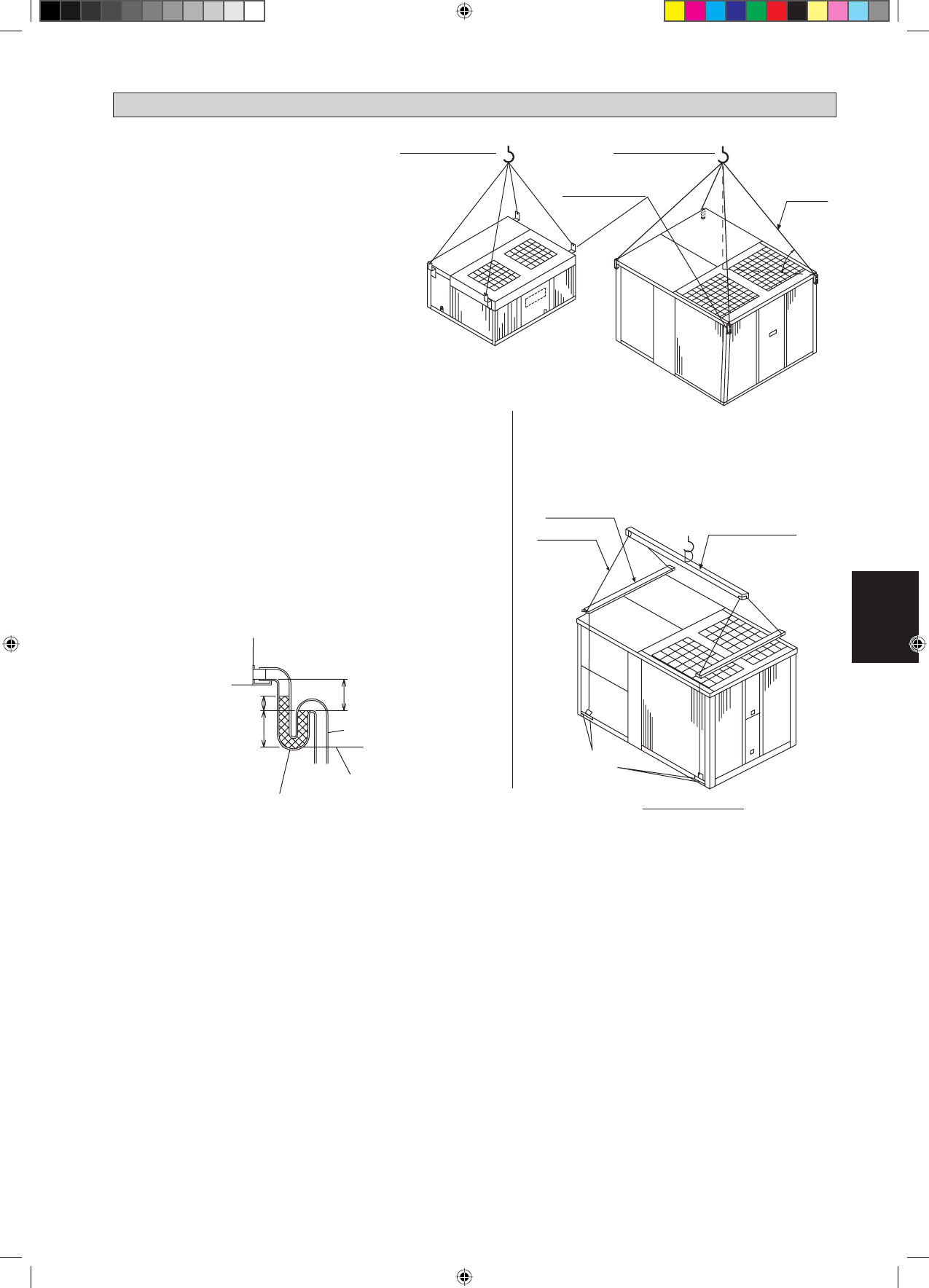

1.4  Sollevamento dell’unità

Le staffe di sollevamento del gancio dell’unità
al angolo 4 dell’unità sono utilizzate per scopo
di sollevamento dell’unità.

L’angolo A della catena dovrebbe essere almeno
45° e l’isolamento dovrebbe essere aggiunto al
angolo 4 della catena per impedire danni del
pannello quando alza.

Bilancino di sollevamento

Barra distanziatrice

Catena

Fori di sollevamento per

l’anello di attacco

(4 angoli)

UAT(Y)(P)360, 420A

A

Catena

UAT(Y)(P)250, 300A

UAT(Y)(P)60~200A

Staffa di supporto

Nota: ESP = Pressione Statica Esterna
     Tubo di scarico in gomma per la condensa

Condutture di scarico

Tubo in gomma per il

drenaggio

Le condutture di scarico dovrebbero avere un tubo in gomma di drenaggio.

A

B

C

Il tubo di scarico dovrebbe
allungarsi al di sotto di
questo livello.

A



  70mm

B



  2C

C



  2X ESP

INSTALLAZIONE DELL’UNITÀ

1.5 Condutture di scarico

 È fornito l’accessorio per lo scarico condensato A 1 FPT. La
conduttura di scarico può essere fatta uscire sul lato anteriore.
 La conduttura di scarico deve essere fornita con un tubo in
gomma nella parte esterna dell’unità e deve essere inoltre
installata in posizione inclinata per un drenaggio corretto, come
mostrato a destra.
 Per evitare la formazione di condensa e per evitare perdite,
inserire nella conduttura del materiale di isolamento per
salvaguardare l’unità dal gocciolamento.
 Al termine del lavoro relativo alle condutture, controllare che non
ci siano perdite e che l’acqua venga scaricata correttamente.

•

•

•

•
