2

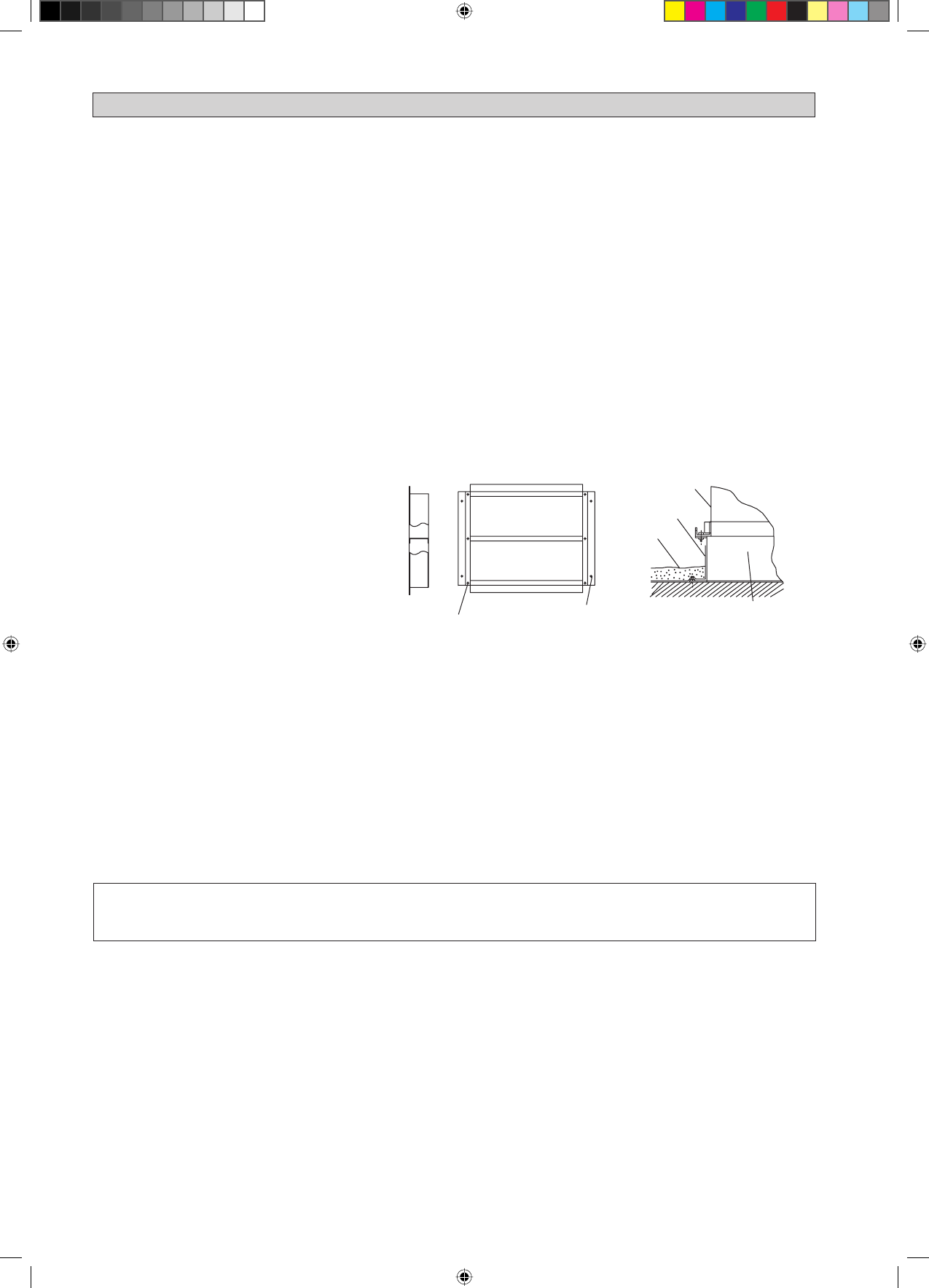

1.2  Supporto unità

1.   La figura mostra l’uso della struttura di tenuta a

soffitto per il montaggio di queste unità.

2.   Tale struttura dovrebbe essere sigillata e fissata

al soffitto da una guarnizione di tenuta. I mezzi
suggeriti di sigillamento l’unità e del tetto
pongono freno come indicato nella parte di
sinistra.

1.3  Construzione del condotto

L’unità dispone di bocchette di aria di alimentazione e di ritorno. Il collegamento tra il condotto e l’unità dovrebbe essere
effettuato con flange per il condotto ed effettuato direttamente sulle aperture d’aria con connettori del condotto flessibili
in modo da evitare la normale trasmissione del rumore.
Per prevenire la perdita di aria, tutte le giunture del condotto dovrebbero essere sigillate.
I condotti negli spazi senza il passaggio di aria condizionata devono essere isolati.
I condotti esposti all’ambiente esterno devono essere protetti dagli agenti atmosferici.

Per i condotti che accedono all’edificio dal soffitto, l’entrata deve essere sigillata con guarnizione di tenuta per evitare
pioggia, sabbia, polvere, ecc. entrino nell’edificio.
La dimensione corretta del filtro deve essere installata sul condotto dell’aria di ritorno.

•

•
•
•

•

•

Pedana a soffitto

Pedana a soffitto

Pedana a soffitto

Unità

Sigillare con catrame

4 - ø15
Attacchi per la montatura
del tetto

6 - ø15
Attacchi per la montatura
dell’ unita’

INSTALLAZIONE DELL’UNITÀ

!

CAUTELA

Non installare l’unità ad altitudini superiori a 2000m

1.1  Luogo D’installazione

L’unità deve essere installata in modo che la circolazione dell’aria di scarico e dell’aria di ritorno sia la più ampia possibile,
evitando che quest’ultima possa essere riaspirata (come avverebbe se la circolazione dei due flussi fosse troppo ravvicinata).
Lasciare intorno all

ʼ

unità uno spazio sufficiente per effettuarne la manutenzione.

Quando si deve procedere all’installazione di due o più unità nel medesimo luogo, posizionarle in modo da evitare che l’aria
di scarico dell’una possa essere aspirata dall’altra.
Assicurarsi che non ci siano ostruzioni alla libera circolazione dell’aria all’interno ed all’esterno dell’unità. Rimuovere gli
ostacoli che bloccano la presa o lo scarico dell’aria.
Ben ventilato in modo che l’unità possa aspirare e distribuire una grande quantità d’aria.
Si raccomanda di installare l’unità nei seguenti luoghi:
Un luogo in grado di sostenere il peso dell’unità e di offrire isolamento da rumori e vibrazioni.
Un luogo con drenaggio adeguato.
Tale da evitare che l’unità possa essere ricoperta dalla neve.
Tale da evitare che la bocca di scarico dell’aria sia esposta ad un forte vento.
Tale da evitare che i rumori dell’aria in emissione come pure quelli dovuti al normale funzionamento possano recare
disturbo ai vicini.
Un luogo non accessibile al pubblico generale.
