3

Français

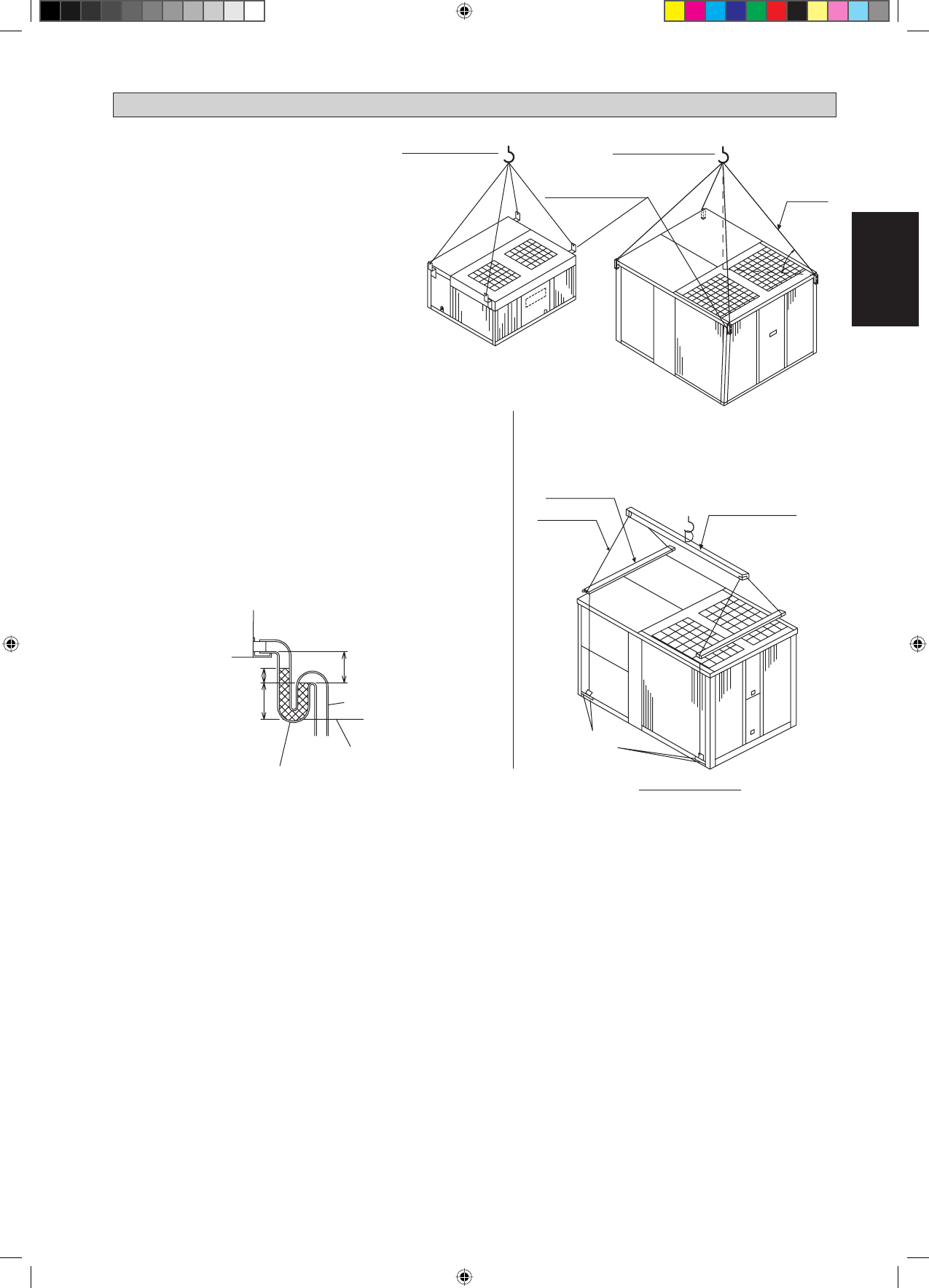

1.4  Levage de l’unité

Des parenthèses de levage de cintre d’unité au
coin 4 de l’unité sont utilisées pour le but de
levage d’unité.

L’angle A de la chaîne devrait être au moins 45°
et l’isolation devrait être ajoutée au coin 4 de la
chaîne pour empêcher les dommages du panneau
en se soulevant.

Remarque :  ESP = Pression statique externe


Siphon pour les condensats

Tuyauterie d’évacuation

Siphon

La tuyauterie d’évacuation doit comporter un siphon.

A

B

C

Le tuyau
d’évacuation
doit se prolonger
endessous de ce
niveau.

Poutre de levage

Palonnier

Chaîne

Orifices de levage pour

les chaînes

(4 coins)

UAT(Y)(P)360, 420A

A

Chaîne

UAT(Y)(P)250, 300A

UAT(Y)(P)60~200A

Ferrure de suspension

A



  70mm

B



  2C

C



  2X ESP

INSTALLATION DE L’UNITÉ

1.5 Tuyauterie d’évacuation

A 1 FPT Un raccord d’évacuation des condensats à filetage
gaz 1po est fourni. Le tuyau d’évacuation peut être dirigé sur
la face avant.
 Le tuyau d’évacuation doit être fourni avec un siphon sur
l’extérieur de l’unité et doit également respecter une inclinaison
permettant une bonne évacuation, comme indiqué sur la
droite.
 Pour éviter la formation de condensats et les fuites, isoler le tuyau
d’évacuation afin d’éviter tout suintement.
 Après avoir terminé l’installation de la tuyauterie, contrôler
l’absence de fuites et la bonne évacuation de l’eau.

•

•

•

•
