8

•

Tous les travaux électriques doivent être effectués par un électricien qualifié et conformément aux exigences d’alimentation
locales et autres régulations associées.

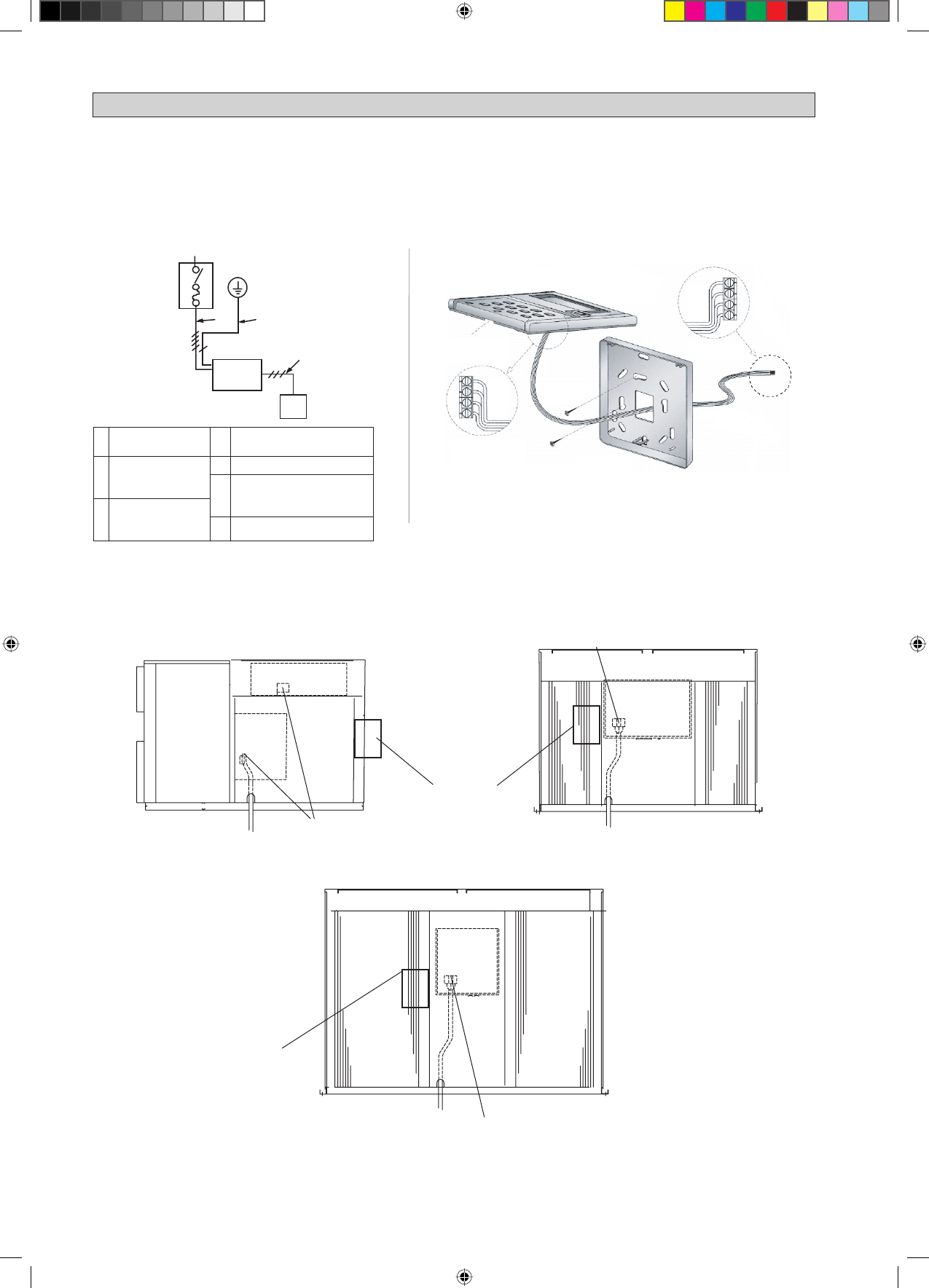

Méthode de connexion de fil électrique

Avant de brancher le câble, consulter la compagnie d’électricité de la juridiction.

1. Le schéma de câblage de l’unité entière.

3. Raccordement électrique à l’unité
  Enlevez le panneau et reliez les fils d’alimentation d’énergie d’unités au TB, comme montré ci-dessous.

UAT(Y)(P)60, 80, 100, 120A

UAT(Y)(P)150, 200A

Bornier

Bornier

UAT(Y)(P)60 uniquement

UAT(Y)(P)250, 300, 360, 420A

Position
recommandée
pour le boîtier de
commutation

Position
recommandée
pour le boîtier de
commutation

Bornier

REMARQUE :

   En installant le disjoncteur sur l’unité, s’assurer que les vis n’endommagent pas les composants

(tels que la bobine) à l’intérieur de l’unité.

Le disjoncteur peut également être installé sans fixer l'unité.

a

b

c

g

d

e

f

2. Raccordement du câble de télécommande.

UAT(Y)(P)150, 200, 250, 300, 360, 420A

Remarque : Pour UAT(Y)(P)60, 80, 100, 120A, le câble est
fixé à la télécommande. Raccordez directement au connecteur
« CN2 » au panneau principal.

Télécommande LCD

(Boîtier supérieur)

Raccordement

sur le panneau

principal

Câble de

raccordement

(alimentation du site)

PE

GND

+5

B
A

Raccordement à

l’arrière du boîtier

supérieur

RACCORDEMENT ÉLECTRIQUE

a.

Alimentation
électrique

d.

Unité

b.

Commutateur/ fusible
principal (alimentation
du site)

e. Télécommande

f.

Câblage de raccordement pour
l’unité et la télécommande

c.

Câblage de
l’alimentation
électrique pour l’unité g. Terre

GND

+5

B

A
