1.2 Ünite Desteği

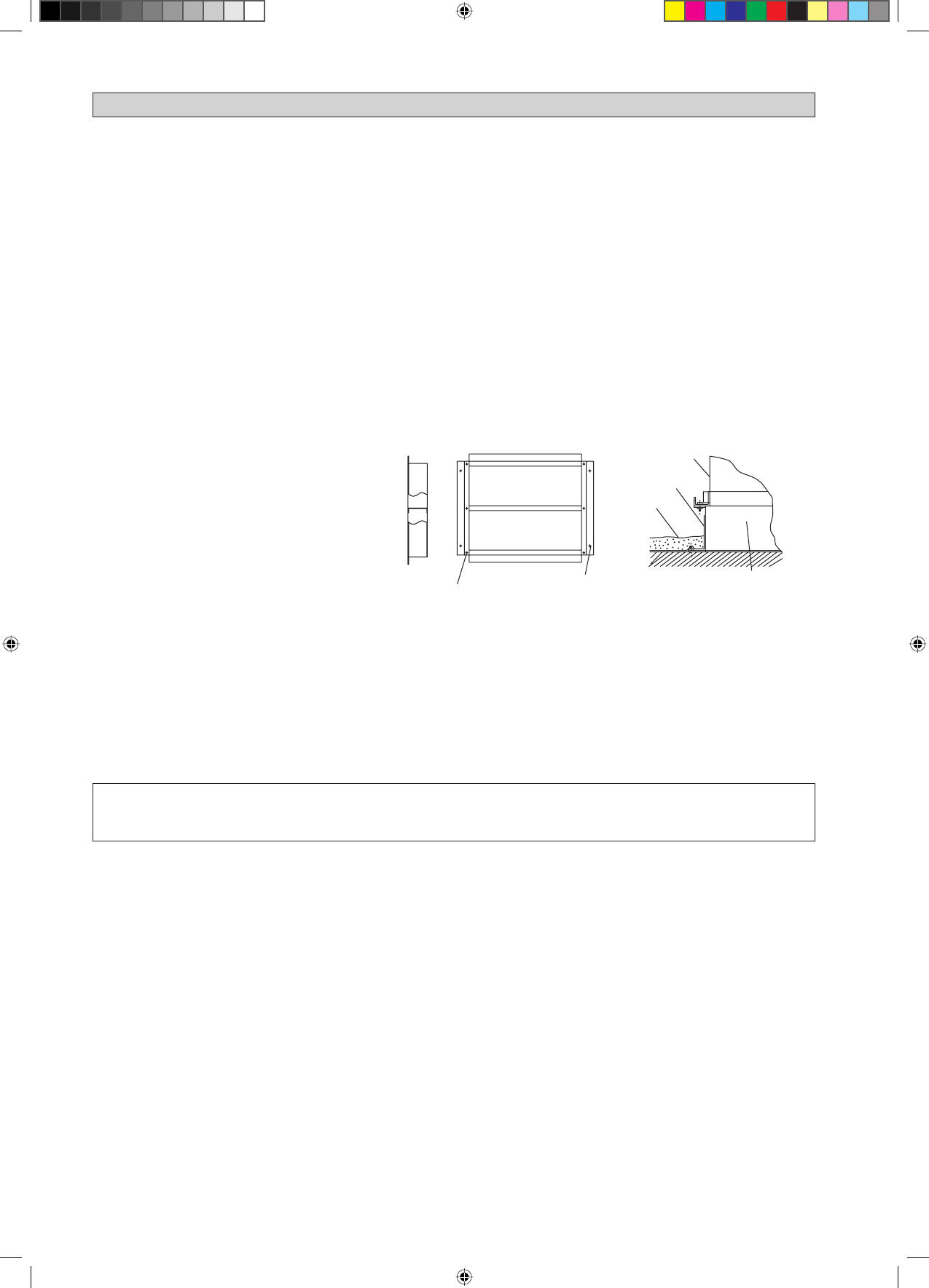

1. Şekilde bu üniteleri monte etmek için çatı

tutucusu kullanımı gösterilmektedir.

2. Tutucu hava yalıtımıyla çatıya contalanıp

sabitlenmelidir. Önerilen ünite ve çatı tutucusu
contalama şekli solda gösterilmektedir.

1.3 Kanal İnşaası

Bu ünite hava besleme ve geri dönüş delikleriyle donatılmıştır. Üniteye kanal bağlantısı kanal flanşlarıyla yapılmalıdır
ve normal gürültü iletimini önlemek için hava deliklerine esnek kanal konnektörleriyle doğrudan bağlanmalıdır.
Hava sızıntısını önlemek için tüm kanal bağlantı yerleri contalanmalıdır.
Havalandırılmayan yerlerdeki kanallar izole edilmelidir.
Dışarıda bulunan kanallar hava şartlarına dayanıklı olmalıdır.

Binaya çatıdan giren kanallarda binaya yağmur kum, toz, vb. girmesini önlemek için hava yalıtımıyla contalanmalıdır.
Hava kanalı geri dönüşüne doğru boyutta fıltre takılmalıdır.

•

•
•
•
•
•

Çatı tutucusu

Çatı üst kısmı

Ünite

Katranlı conta

4 - ø15
Çatı montaj delikleri

6 - ø15
Ünite montaj delikleri

ÜNİTENİN KURULMASI

DİKKAT

Üniteyi 2000metre’nin üzerindeki yüksekliklerde kurmayın

1.1 Kurulum Yeri

Üniteyi, ünite tarafından dağıtılan hava tekrar içeri çekilmeyecek şekilde kurun (hava boşaltma kısa devresi durumundaki
gibi). Ünite etrafında bakım için yeterli alan bırakın.

Bir yere ik i veya daha fazla ünite kurulduğunda, üniteler diğer üniteden boşaltılan havayı almayacak şek ilde
yerleştirilmelidir.

Birimin içine veya dışına hava akışı engeli olmadığından emin olun. Hava alımını veya boşaltımını önleyen engelleri
kaldırın.

Kurulum yeri ünitenin bol miktarda havayı çekip dağıtabilmesi için iyi havalandırılmalıdır.

Ünitenin kurulması önerilen yerler:-
Ünitenin ağırlığına dayanabilen ve gürültü ve titreşimi yalıtabilen bir yer.
Yeterli tahliyeye sahip bir yer.
Ünitenin kar altında kalmayacağı bir yer.
Hava çıkışı bağlantı noktasının güçlü rüzgarlara maruz kalmayacağı bir yer.
Hava boşaltma ve çalışma ses düzeyinin komşuları rahatsız etmeyeceği bir yer.
Herkesin erişemeyeceği bir yer.
