3

T

ü

rk

ç

e

Türkçe

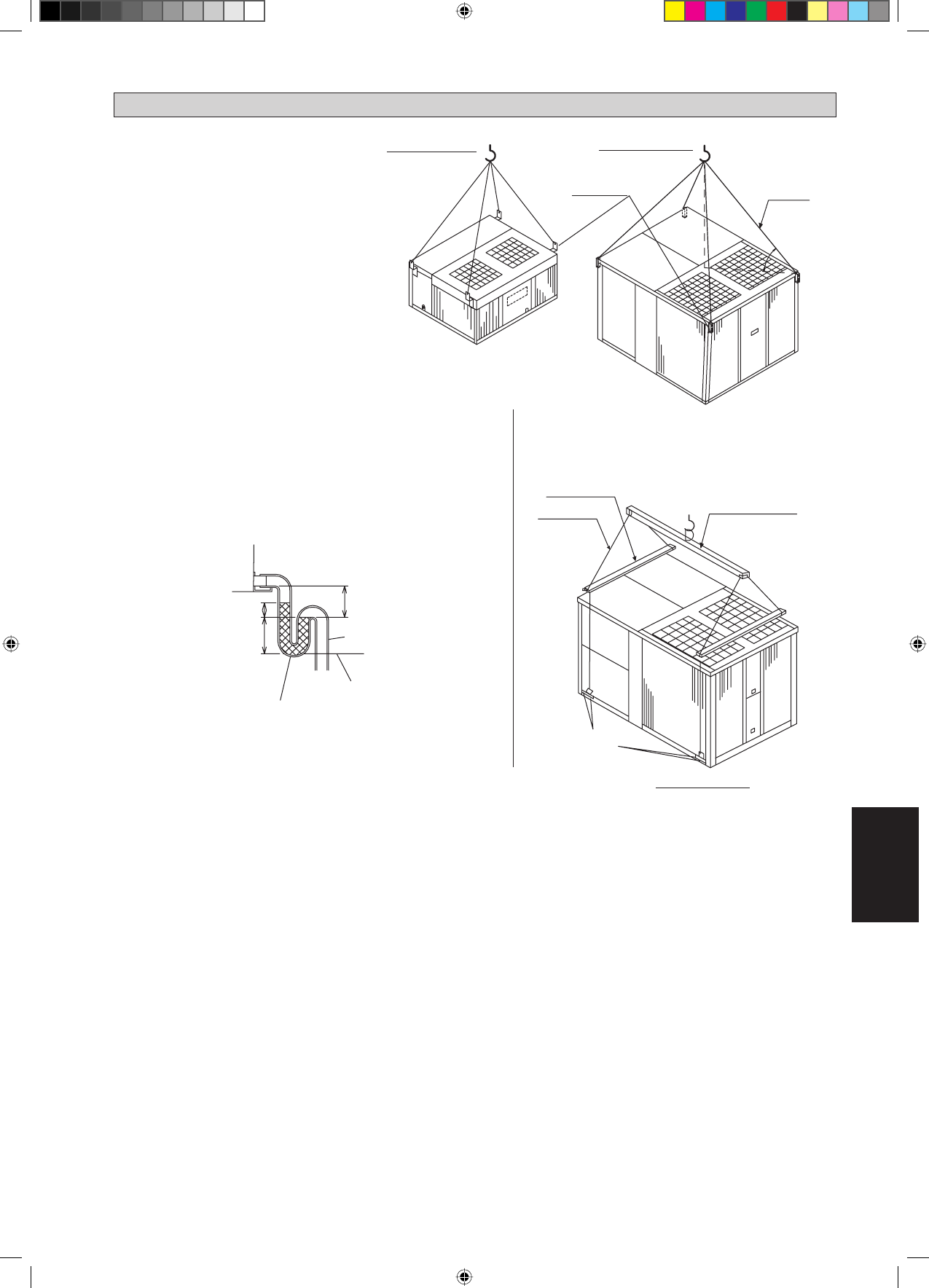

1.4  Üniteyi Kaldırma

Ünitenin 4 köşesindeki askı kenetleri cihazı
kaldırmak içindir.

Zincirin A açısı en az 45° olmalı ve kaldırma
esnasında panelin hasar görmemesi için 4
köşeye de izolasyon eklenmelidir.

Not: ESP = Dış Statik Basınç


             Kondensatör için tahliye sifonu

Tahliye borusu

Tahliye sifonu

Tahliye borusunda bir tahliye sifonu olmalıdır.

A

B

C

Tahliye borusu
bu seviyenin
altına uzamalıdır.

Kaldırma kolu

Taşıma demiri

Boyunduruk

Zincirleme için kaldırma

delikleri

(4 köşe)

UAT(Y )(P)360, 420A

A

Boyunduruk

UAT(Y )(P)250, 300A

UAT(Y )(P)60~200A

Askı Demiri

A

  70mm

B

  2C

C

  2X ESP

ÜNİTENİN KURULMASI

1.5  Tahliye borusu

 A 1 FPT kondansatör tahliyesi bağlantı parçası verilir. Tahliye
borusu ön taraftan dışarı çıkarılabilir.
 Tahliye borusu ünitenin dış tarafında sifonla olmalıdır ve sağda
gösterildiği gibi düzgün tahliye için eğimli takılmalıdır.
 Yoğuşma oluşumu ve sızıntıyı önlemek için terlemeye karşı
korumak üzere tahliye borusuna yalıtım uygulayın.
 Boru takma işlemi tamamlandığında sızıntı olmadığını ve suyun
düzgün tahliye edildiğini kontrol edin.

•

•

•

•

7 IM-RTA-0612(4)DK_TR.indd   3

7 IM-RTA-0612(4)DK_TR.indd   3

6/26/14   3:20:54 PM

6/26/14   3:20:54 PM
