8

Tüm elektrik işleri kalifıye bir elektrikçi tarafından ve yerel besleme gereksinimi ve ilgili düzenlemelere göre
gerçekleştirilmelidir.

•

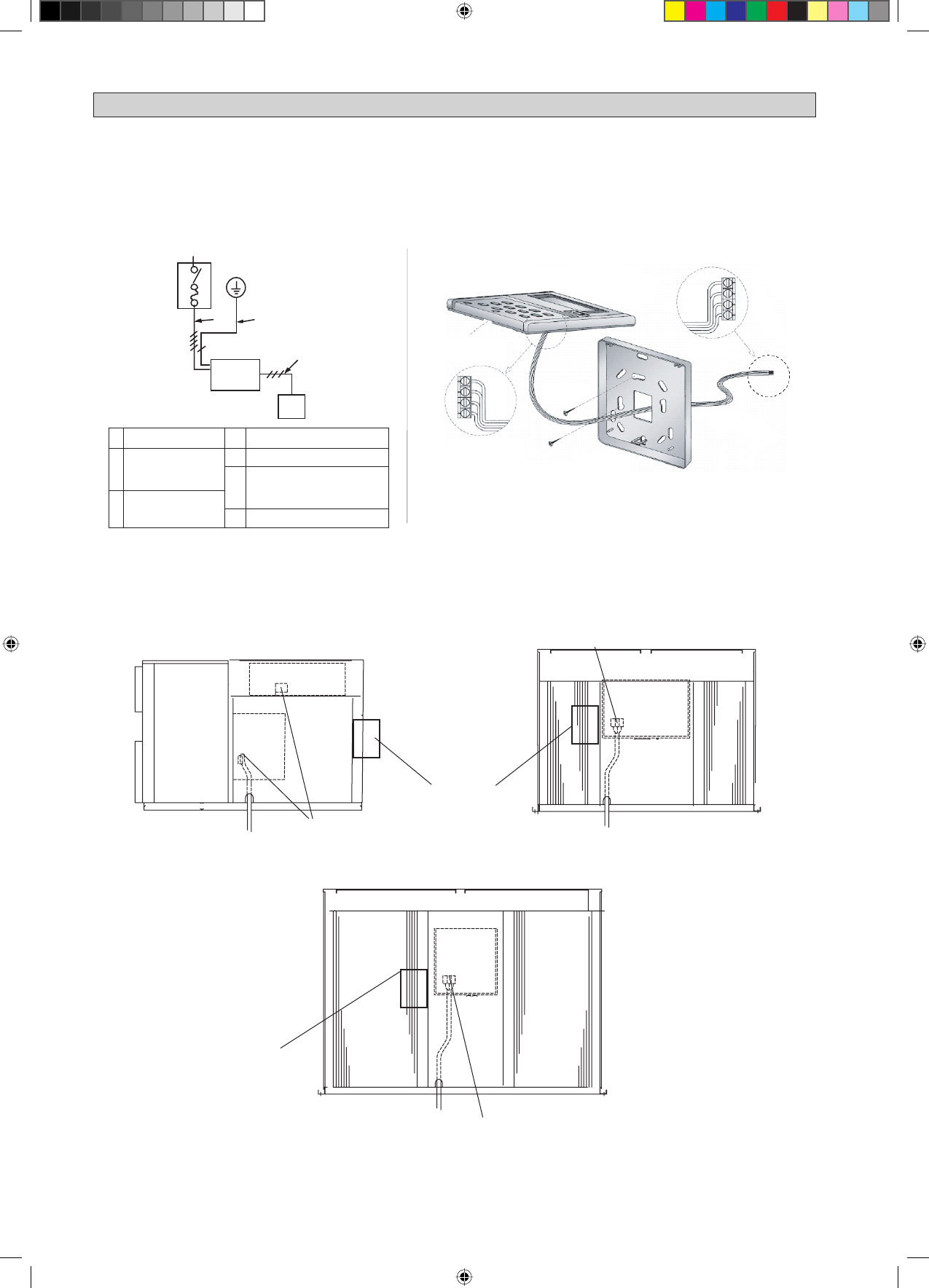

Elektrik kablosunu bağlama yöntemi

Kabloyu bağlamadan önce, elektrik şirketi yetkilisine danışın.

1. Ünitenin tam kablo şeması.

3. Ünite kablo bağlantısı
  Paneli sökün ve ünitenin güç kaynağı kablolarını aşağıda gösterildiği gibi bağlantı bloğuna bağlayın.

UAT(Y )(P)60, 80, 100, 120A

UAT(Y )(P)150, 200A

Bağlantı noktası

Bağlantı noktası

UAT(Y )(P)250, 300, 360, 420A

Önerilen
anahtar kutusu
konumu

Önerilen anahtar
kutusu konumu

Bağlantı noktası

NOT:

   Devre kesiciyi üniteye takarken, vidaların ünite içindeki bileşenlere (örneğin, bobin) hasar vermediğinden emin

olun.

Ayrıca, devre kesici üniteye takmadan yerleştirilebilir.

a

b

c

g

d

e

f

2. Uzaktan kumanda kablo bağlantısı.

UAT(Y )(P)150, 200, 250, 300, 360, 420A

Not:   UAT(Y )(P)60, 80, 100, 120A için kablo uzaktan kumandaya

bağlıdır. Anakart üzerinden

“

CN2

”

 konektörüne bağlayın.

LCD Uzaktan Kumanda
(Üst Kapak)

Anakart

Bağlantısı

Bağlantı Kablosu
(saha beslemesi)

PE

GND

+5

B
A

Üst kapak altındaki

bağlantılar

KABLO BAĞLANTISI

a. Güç kaynağı

d.

Ünite

b.

Ana anahtar/
sigorta (saha
beslemesi)

e.

Uzaktan kumanda

f.

Ünite ve uzaktan
kumanda için kablo
bağlantısı

c.

Ünite için güç
kaynağı kablosu g. Toprak

GND

+5

B
A

UAT(Y)(P)60 Yaln

ı

zca
