8

UAT(Y)(P)60, 80, 100, 120A

UAT(Y)(P)150, 200A

Alle elektrischen Arbeiten sind von qualifiziertem Personal und in Übereinstimmung mit den örtlichen Bestimmungen
und Gesetzen durchzuführen.

•

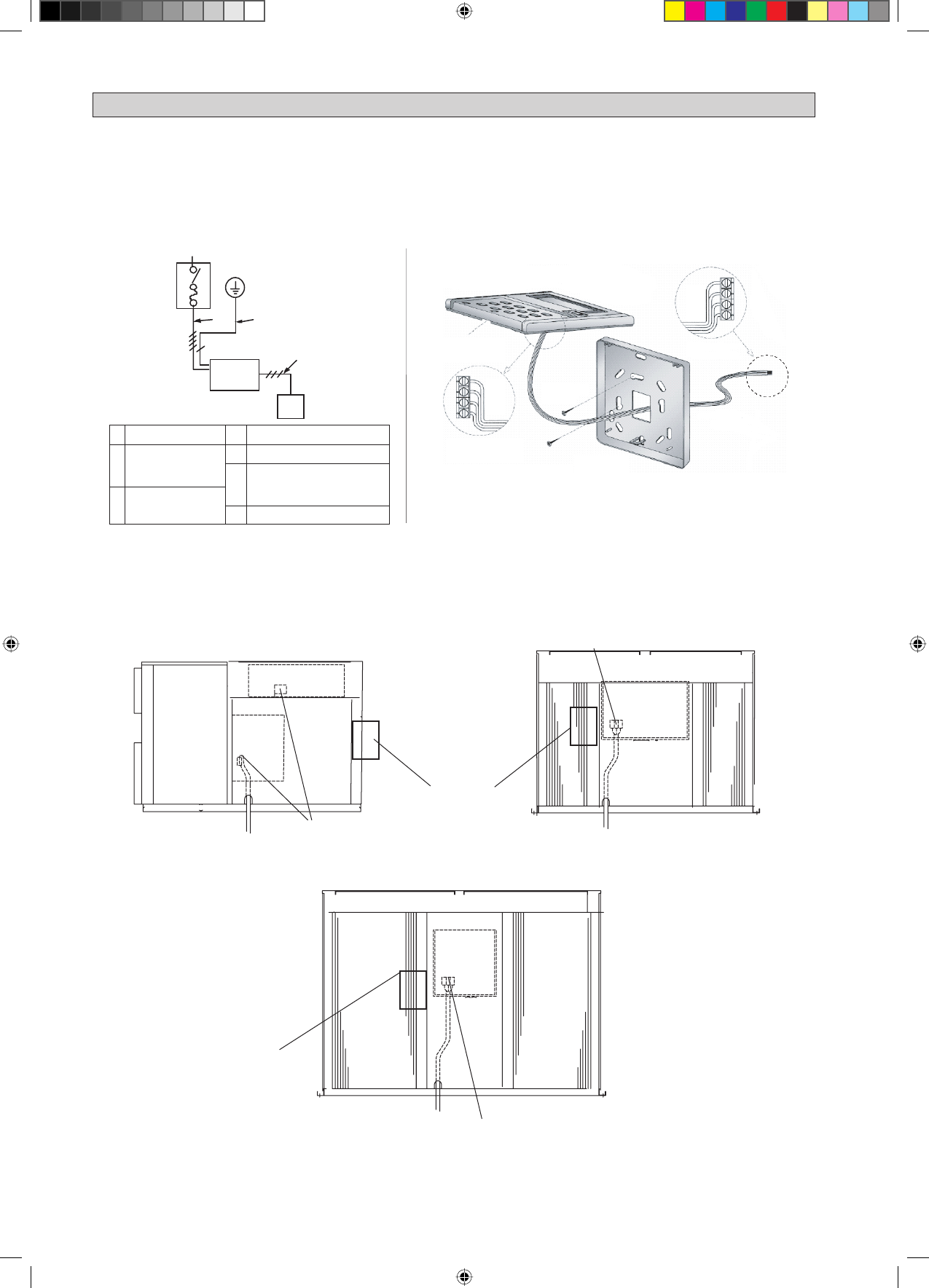

Methode für den Anschluss elektrokabel

Vor dem Anschließen der Kabel finden Sie in der Electric Power Company Gerichtsstand.

1. Der gesamte Schaltplan des Gerätes.

3. Verkabelung an Gerät
   Entfernen Sie die Verkleidung und schließen Sie die Maßeinheiten Spg.Versorgungsteilleitungen an Klemmenblock an, wie

unten gezeigt.

Klemmblock

Klemmblock

UAT(Y)(P)250, 300, 360, 420A

Empfohlene
Position des
Schalterkastens

Empfohlene
Position des
Schalterkastens

Klemmblock

HINWEIS:

   Während Sie den Schaltschutz auf das Gerät bauen, stellen Sie sicher, dass die Schrauben die Bauteile im

Gerät nicht beschädigen (z.B. Spule).

Der Trennschalter kann auch installiert werden ohne am Gerät befestigt zu sein.

a

b

c

g

d

e

f

2. Drahtverbindung der Fernbedienung.

UAT(Y)(P)150, 200, 250, 300, 360, 420A

Hinweis:  Für UAT(Y)(P)60, 80, 100, 120A, Leitung für die

Fernbedienung ist beigefügt. Schließen Sie direkt an den
Stecker "CN2" an der Hauptplatine an.

LCD Fern

(Obere Abdeckung)

Verbindung

an

Hauptplatine

Verbindungsleitung
(versorgung)

PE

GND

+5

B
A

Verbindung hinter

oberer Abdeckung

VERKABELUNG

a. Stromversorgung

d.

Gerät

b.

Hauptschalter/
Sicherung
(versorgung)

e. Fernbedienung

f.

Anschlusskabel für Gerät
& Fernbedienung

c.

Stromversorgung
für das Gerät

g. Erde

GND

+5

B

A

UAT(Y)(P)60 nur
