A tutto il lavoro per il sistema elettrico deve essere eseguito da un elettricista qualificato e deve rispettare i requisiti di
fornitura locali e la legislazione ad essi associata.

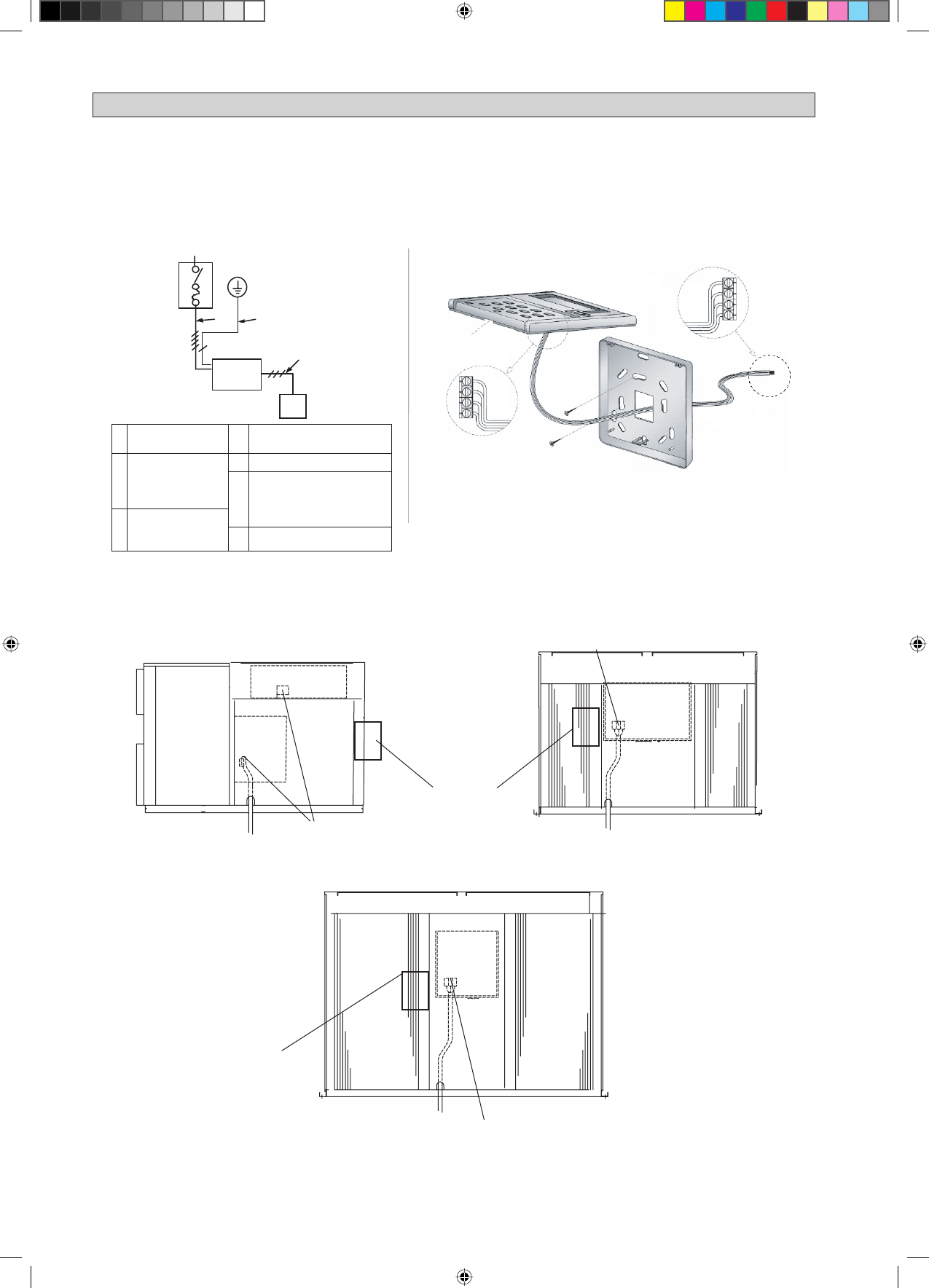

Metodo per collegare i fili elettrici

Prima di collegare i fili, consultare l’azienda per la fornitura di energia elettrica di competenza.

1.  L’intero diagramma del sistema elettrico

dell’unità.

3. Collegamento elettrico dell’unità
   Rimuova il pannello e colleghi i legare del gruppo di alimentazione delle unità al blocchetto terminali, come indicato sotto.

UAT(Y)(P)60, 80, 100, 120A

UAT(Y)(P)150, 200A

Blocco terminale

Blocco terminale

Solo per UAT(Y)(P)60

UAT(Y)(P)250, 300, 360, 420A

Posizione
raccomandata
per la scatola
interruttori

Posizione
raccomandata
per la scatola
interruttori

Blocco terminale

NOTA:

   Mentre si installa l’interruttore di circuito sull’unità, assicurarsi che le viti non danneggino i componenti

(ad es. serpentina) all’interno dell’unità.

Le l'interruttore di corrente può inoltre essere installata senza fissarla all’unità.

a

b

c

g

d

e

f

2. Collegamento a filo del telecomando.

UAT(Y)(P)150, 200, 250, 300, 360, 420A

Nota:  Nei modelli UAT(Y)(P)60, 80, 100, 120A, il filo è collegato al

telecomando. Collegamento direttamente al connettore “CN2”
della scheda madre.

LCD Remoto

(Scatola superiore)

Collegamento

alla scheda

madre

Collegamento a filo
(alimentazione di campo)

PE

GND

+5

B
A

Collegamento dietro

la scatola superiore

ALLACCIAMENTI ELETTRICI

a.

Alimentazione
Elettrica

d.

Unità

b.

Interruttore/
fusibile principale

(alimentazione di
campo)

e. Telecomando

f.

Fili di collegamento per l’unità
e il telecomando

c.

Fili per
l’alimentazione
elettrica dell’unità

g. Terra

GND

+5

B

A
