80

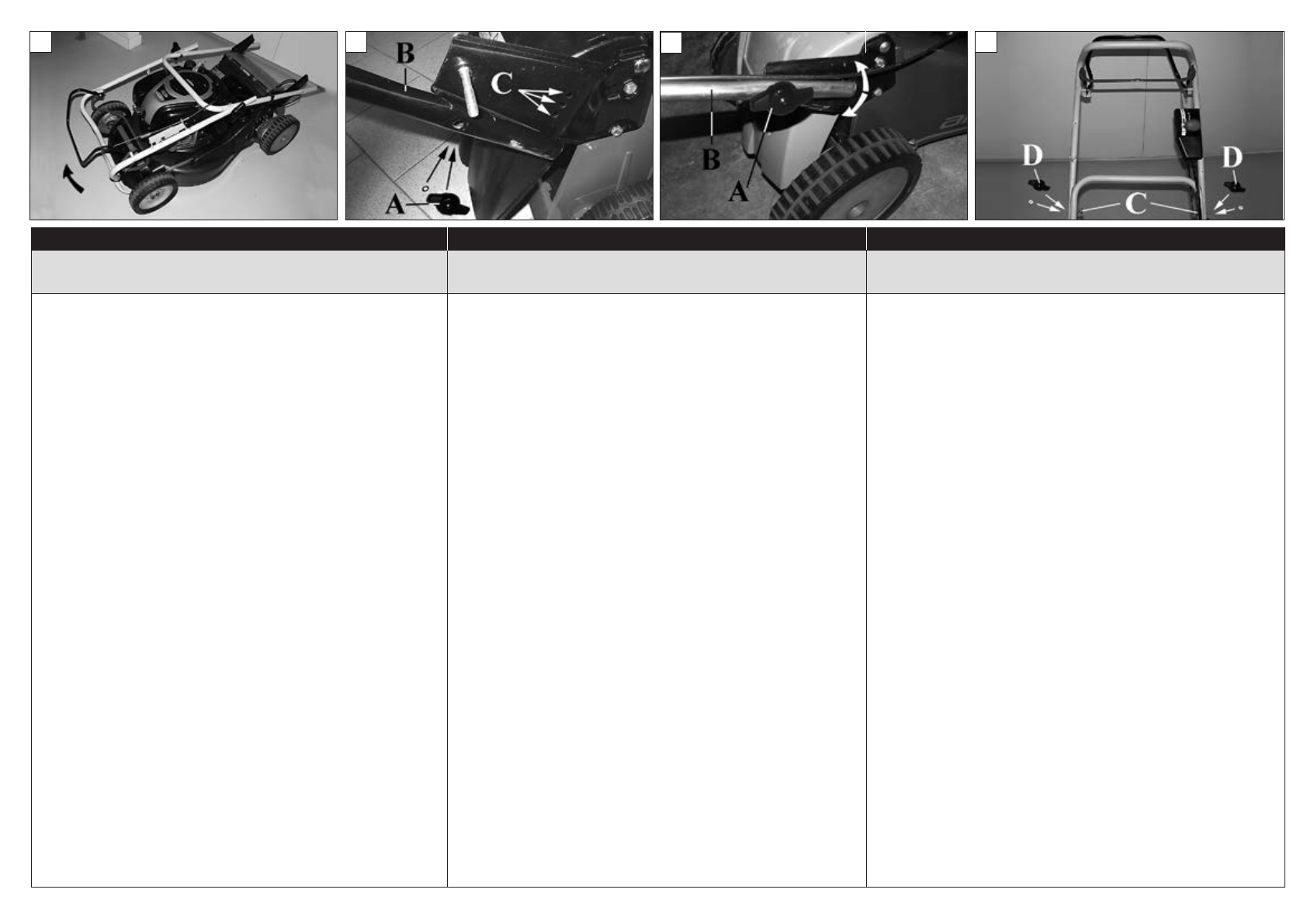

MONTAGEM DO GUIADOR

Elevar  o  guiador  como  mostra  a  Fig.  1.  Apertar  os
botões  (A,  Fig.  3)  depois  de  ter  posicionado  o
g u i a d o r   ( B )   e   d e c i d i d o   a   a l t u r a   d o   m e s m o,
escolhendo uma das três posições (C, Fig. 2).
M ontar  o  guiador  superior  fixando - o  com  os
parafusos  (C)  e  os  botões  (D)  tal  como  ilustrado  na
Fig.4.

ALTURA DO PUNHO (Fig. 3)

Desenrosque  os  botões  (A)  e  levante  ou  abaixe  o
punho (B).

ABRAÇADEIRAS

Bloqueie  os  cabos  do  guiador  com  as  respectivas
abraçadeiras (Fig.5).

Fig. 6-7-8 - Montagem da placa na alça do cesto.

KOLUN SÖKÜLMESİ

K o l u,   ş e k i l   1 'd e   g ö s te r i l d i ği   ş e k i l d e   k a l d ı r ı n .
Pozisyona getirdikten (B) ve kolun yüksekliğine karar
verdikten  sonra,  üç  konumdan  (C,  şekil  2)  birini
seçerek, tokmakları sıkıştırın (A, şekil 3).
Üst  kolu  monte  edin  Şekil  4' te  gösterildiği  gibi
vidalarla (C) ve tokmakları sıkıştırın (D) ile sabitleyin.

SAP YÜKSEKLIK AYARI (şekil 3)

Kolları (A) gevşetin ve sapı kaldırarak ya da indirerek
yüksekliğini ayarlayın (B).

BANTLAR

Kabloları özel bantlarla gidona tutturun (Şek.5).

Şekil  6-7-8  -  Plakanın  sepetin  tutacağı  üzerine

monte edilmesi.

ΤΟΠΟΘΕΤΗΣΗ ΤΙΜΟΝΙΟΥ

Σηκώστε  το  τιµόνι  όπως  δείχνει  η  Εικ.  1.  Σφίξτε  τα
πόµολα  (Α,  Εικ.  3)  αφού  τοποθετήσετε  το  τιµόνι  (Β)
και  αποφασίσετε  για  το  ύψος  του,  επιλέγοντας  µία
από τις τρεις θέσεις (C, Εικ. 2).
Στερεώστε  το  επάνω  λαβή  στερεώστε  το  µε  τις
βίδες (C) και τα πόµολα (D) όπως φαίνεται στο Eικ.4.

YΨOΣ TOY TIMONIOY (Εικ. 3)

Ξ ε ß ι δ ώ σ τ ε   τ o u ς   µ o χλ o ύ ς   (A)   κα ι   σ η κ ώ σ τ ε   ή
κατεβάστε το τιµόνι (B).

ΣΦΙΓΚΤΗΡΕΣ

Ασφαλίστε  τις  ντίζες  στη  λαβή  χειρισµού  µε  τους
ειδικούς σφιγκτήρες (εικ. 5).

Εικ. 6-7-8 - Τοποθέτηση της πλάκας στη λαβή του

καλαθιού.

Português

Türkçe

Ελληνικα

MONTAGEM

MONTAJ

ΕΥΝΑΡΜΟΛΟΓΗΣΗ

2

3

4

1
