SBĚRNÝ KOŠ NA TRÁVU

Namontujte příčnou konzoli (N, obr. 9-10).

UPOZORNĚNÍ!

  -  Příčný  spoj  má  montážní

stranu. Strana (X, obr. 11) je větší a musí se instalovat
směrem  k  vnější  části  koše.  Strana  ( Y )  je  menší  a
musí být směrem dovnitř koše.  Příčný spoj je nutné
zatlačit  do  vedení  až  nadoraz  (obr.  12).

Pozn.:

  při

správném připojení uslyšíte zaklapnutí.

Pak  sestavte  síťovanou  část  (D,  obr.  13)  s  pevnou
částí  (E)  pomocí  příslušných  úchytů  (F,  obr.  14).
Začněte se zadní částí a skončete po stranách.

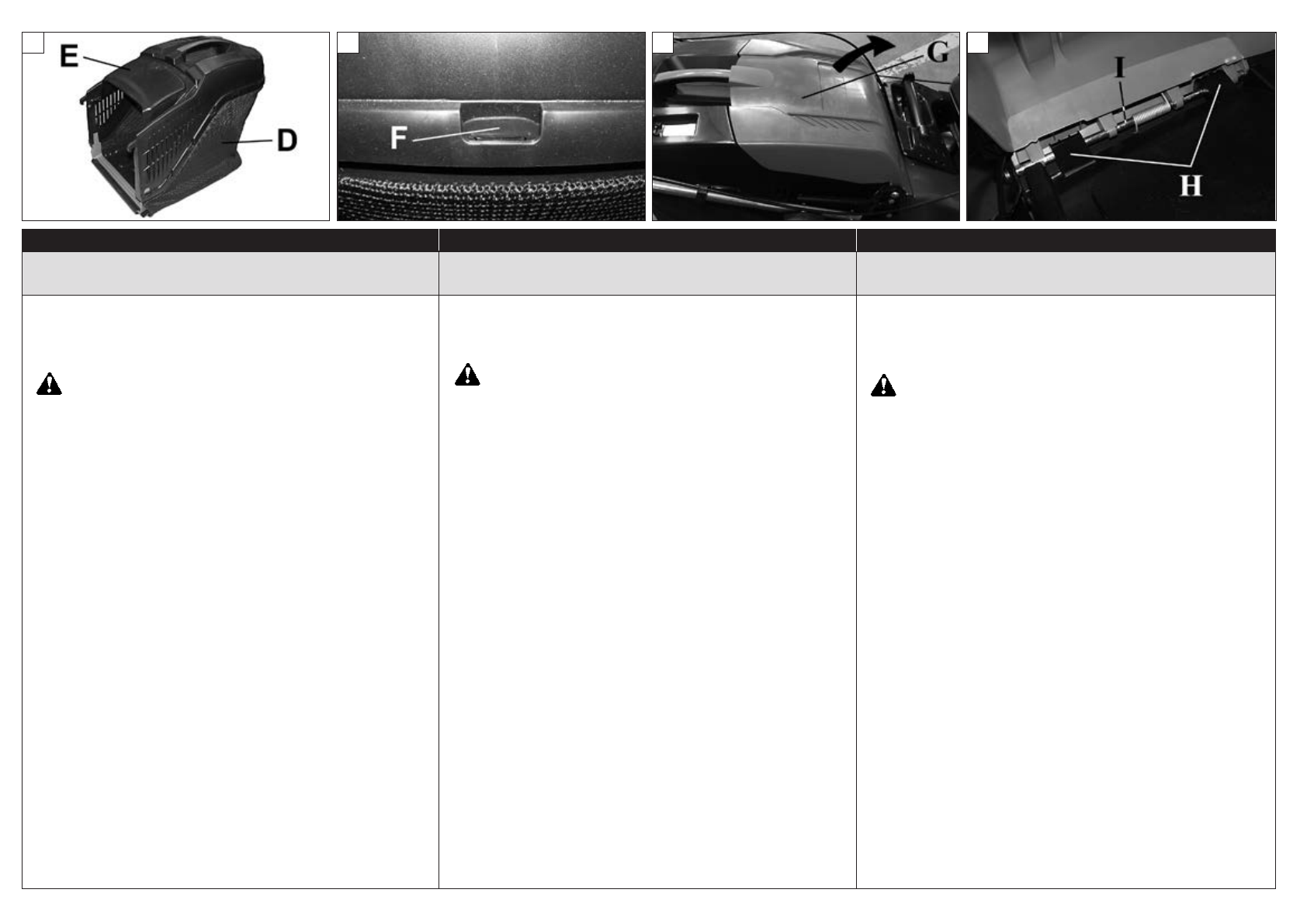

UMÍSTĚNÍ KOŠE (obr. 15-16)

-  Zdvihněte deflektor (G).
-  Na  čep  deflektoru  (I)  zavěste  koš  prostřednictvím

dvou háčků (H).

-  Deflektor  spusťte  dolů  a  přesvědčte  se,  že  úplně

uzavírá horní část sběrného koše na trávu.

МЕШOК-ТРAВOCБOРНИК

Установите поперечину (N, Рис.9-10).

В Н И М А Н И Е !

  –   П о п е р е ч и н а   д о л ж н а

устанавливаться  в  определенном  направлении.
Сторона  (X,  Рис.11)  является  большей  и  должна
быть  обращена  наружу  травосборника.  Сторона
( Y )  меньше,  она  должна  быть  обращена  внутрь
травосборника.  На  поперечину  следует  надавить
д о   у п о р а ,   ч то б ы   о н а   з а щ е л к н у л а с ь   ( Ри с . 1 2 ) .

Примечание:

  в  момент  защелкивания  с лышен

щелчок.

Присoeдинитe  сeтчaтую  чaсть  мeшкa  (D,  Рис.13)
к  eгo  жeсткoй  чaсти  (E)  с  пoмoщью  спeциaльных
зaщeлoк  (F,  Рис.14).  Нaчнитe  с  зaднeй  стoрoны  и
зaкoнчитe пo крaям.

УСТАНОВКА ТРАВОСБОРНИКА (Рис. 15-16)

Поднимите задний дефлектор (G).
Закрепите два крюка (Н) на ось  дефлектора (I).
О п у с т и т е   з а д н и й   д е ф л е к т о р   и   у б е д и т е с ь ,
что  он  по лнос тью  покрывает  верхнюю  час ть
травосборника.

WOREK NA TRAWĘ

Zamontować wspornik poprzeczny (N, Rys. 9-10)

UWAGA!

  –  Poprzecznicę  należy  zamontować

we  właściwą  stronę.  Bok  (X,  Rys.11)  jest  większy  i
powinien  być  ustawiony  w  kierunku  na  zewnątrz
kosza. Bok (Y) jest mniejszy i powinien być ustawiony
w  kierunku  wnętrza  kosza.  Poprzecznica  powinna
być   d o c i ś n i ę t a   d o   k o ń c a   ( R ys. 1 2 ) .

Uwaga:

  p o

prawidłowym dociśnięciu słychać kliknięcie.

Następnie  złożyć  część  z  siatki  (D,  Rys.13)  ze  sztywną
ściank ą  (E)  w ykorz ystując  specjalne  zaczepy  (F,
Rys.14).  Rozpocząć  od  części  tylnej,  a  następnie
przejść do dwóch boków.

UMIESZCZENIE WORKA (Rys. 15-16)

-  Ponieść deflektor (G).
-  Oprzeć dwa haki (H) na sworzniu deflektora (I).
-  Obniżyć  deflektor  i  sprawdzić,  czy  przykrywa  on

dokładnie górną część worka na trawę.
