96
Серии Xtrim, BoonDocker и Ranger
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная втулка установле-
на с внутренней стороны опоры, лыжи
находятся в положении, обеспечиваю-
щем более узкую колею.
Когда регулировочная втулка установ-
лена с наружной стороны опоры, лыжи
оказываются в положении, обеспечива-
ющем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку
в необходимое положение, см. рисунок.

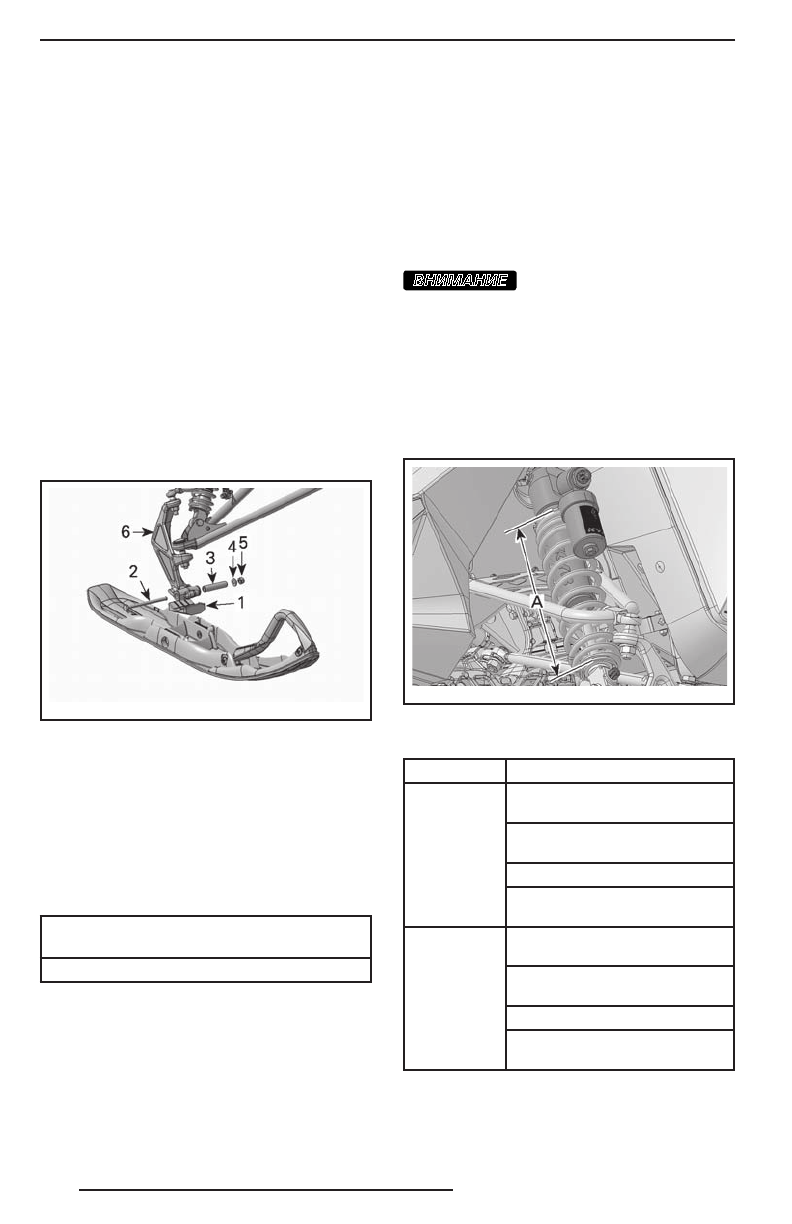

fbl2012-001-020_ a
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ПОКАЗА-
НА ПРАВАЯ СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Втулка опоры лыжи (в отверстии опоры лыжи)
4. Плоская шайба
5. Гайка
6. Опора лыжи
4. Установите остальные компоненты
и затяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ ГАЙКИ
КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ:
Убедитесь, что ширина
снегохода не превосходит максимально
допустимую ширину, установленную для
движения по трассе. Ознакомьтесь с тре-
бованиями местного законодательства.
Передние пружины
Величина предварительного натяжения
пружин передней подвески оказыва-
ет непосредственное влияние на жёст-
кость подвески.
Кроме этого, предварительное натяже-
ние пружин передней подвески также
оказывает влияние на управляемость.
ВНИМАНИЕ
Для того чтобы достиг-
нуть достаточного предварительного
натяжения, длина пружины в свобод-
ном состоянии (лыжи подняты над
опорной поверхностью) не должна
превышать 270 мм. Недостаточное
предварительное натяжение может
стать причиной выпадения упора пру-
жины из амортизатора.
mmo2 010 -003 -02 0_e
ТИПОВОЙ ВАРИАНТ
A. Максимум 270 мм (лыжи подняты над землёй)
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Более жёсткая передняя под-
веска
Выше передняя часть снего-
хода
Более точное управление
Улучшение демпфирования
неровностей
Уменьше-
ние предва-
рительного
натяжения
Более мягкая передняя под-
веска
Ниже передняя часть снего-
хода
Усилия на руле уменьшаются
Ухудшение демпфирования
неровностей
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
